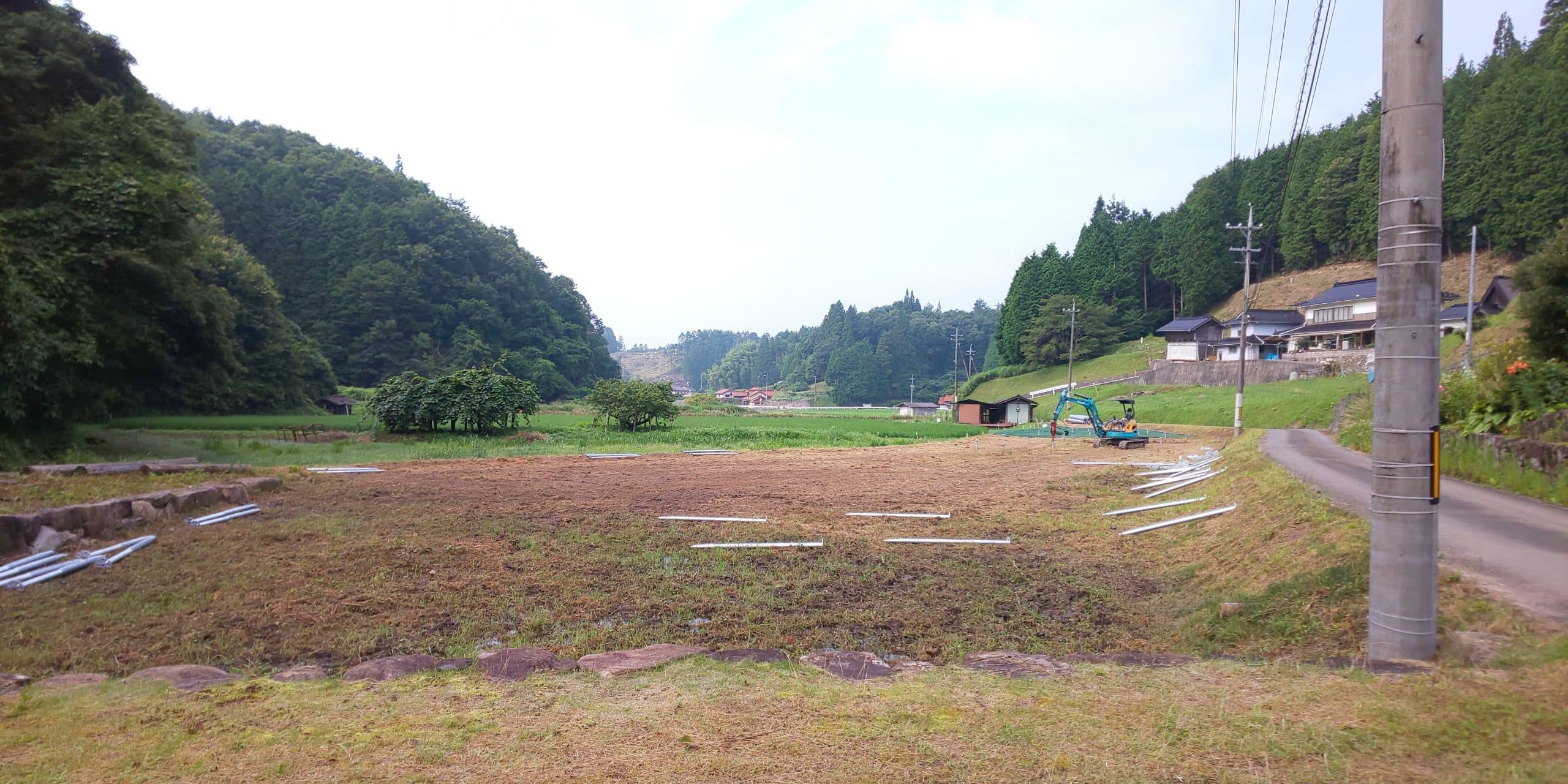

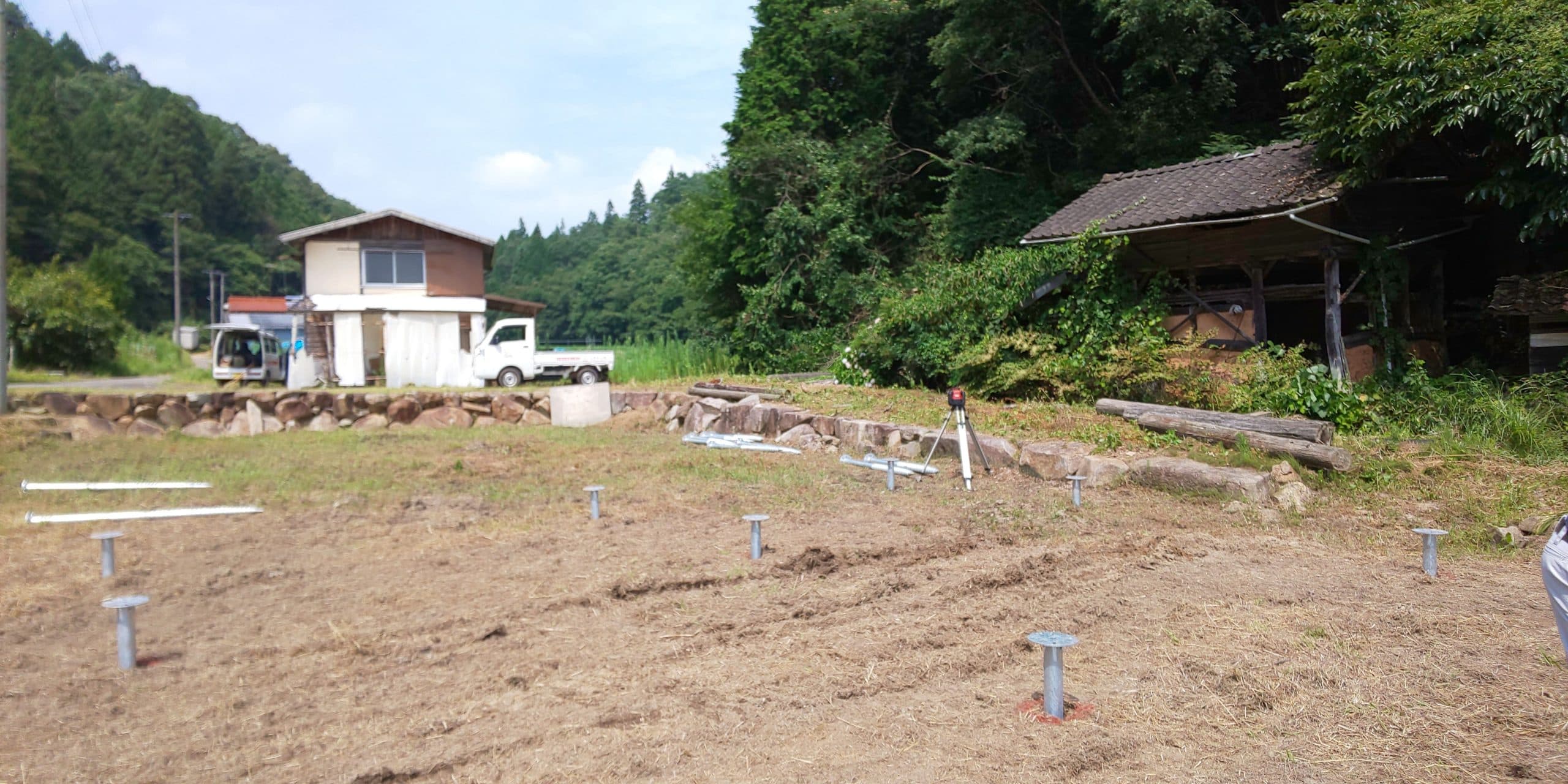

スクリュー杭の位置だしをし打ち込む位置を現況測量によって割り出します（すみ出し）

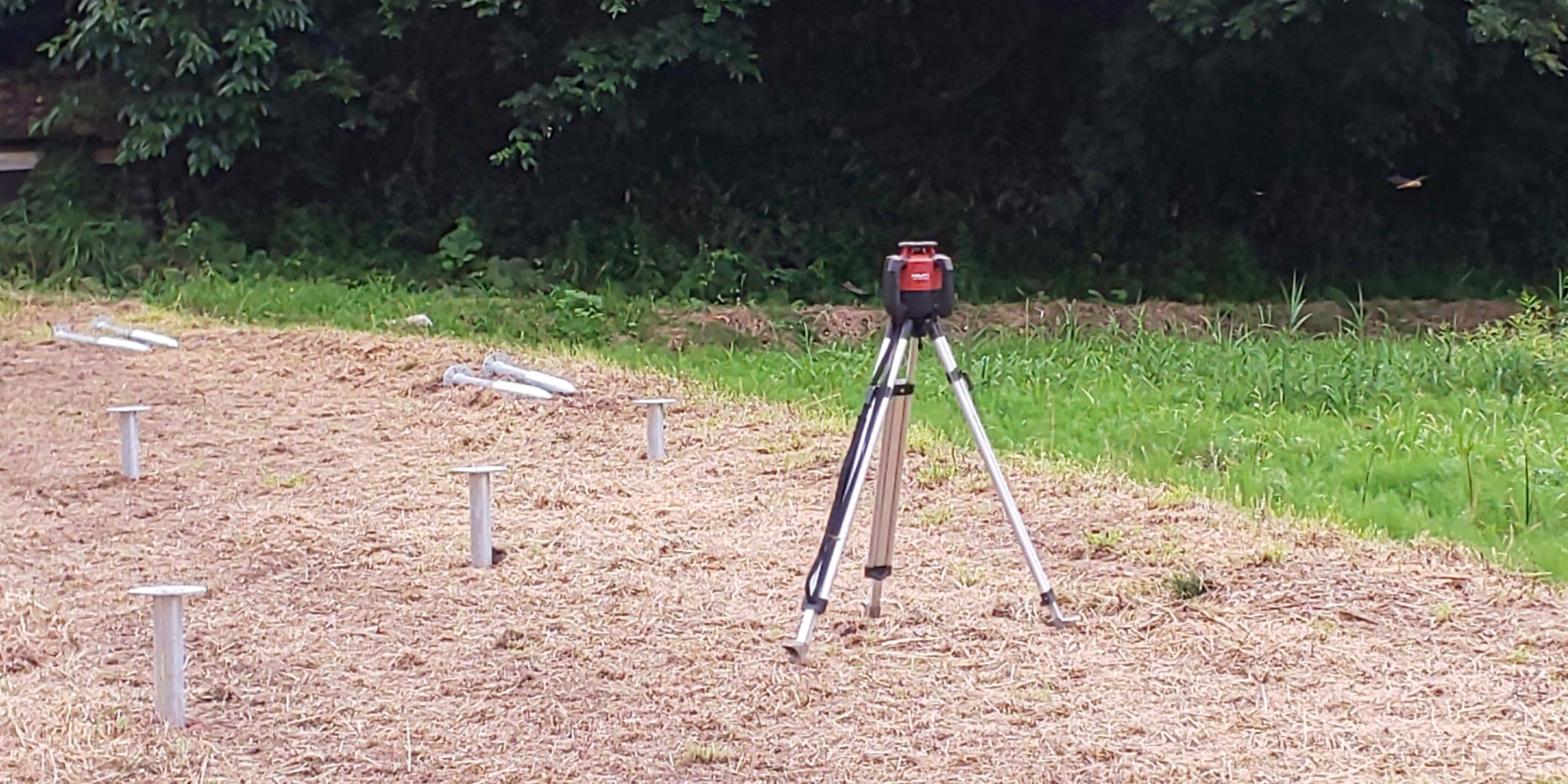

電子レベルで測定しながら杭を打ち込み深度を1つづつ調整していきます

杭打ちの場所によっては小石などの障害があるところなどがあります

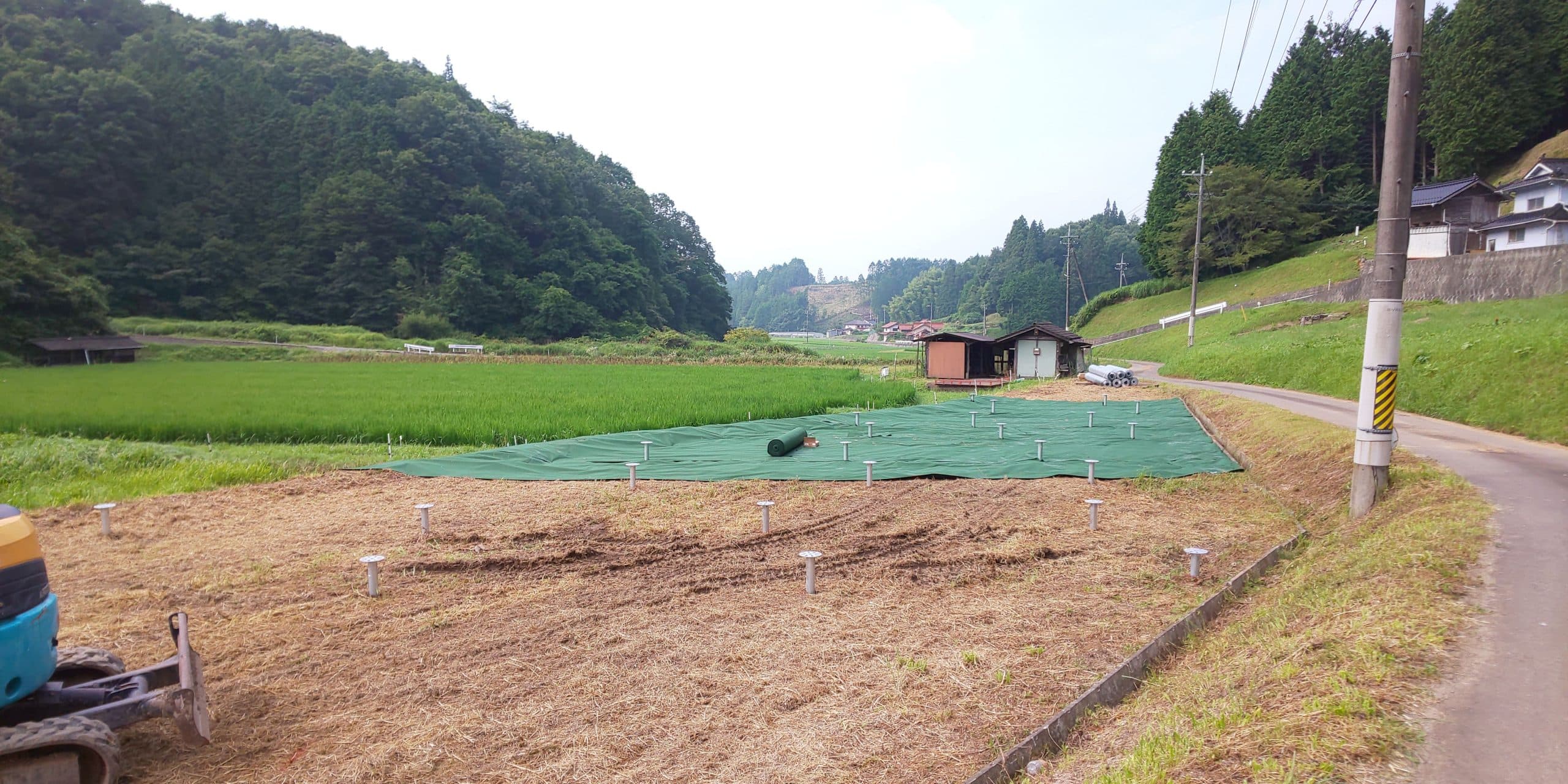

草が生えるのを防ぐために防草シートを貼っていきます

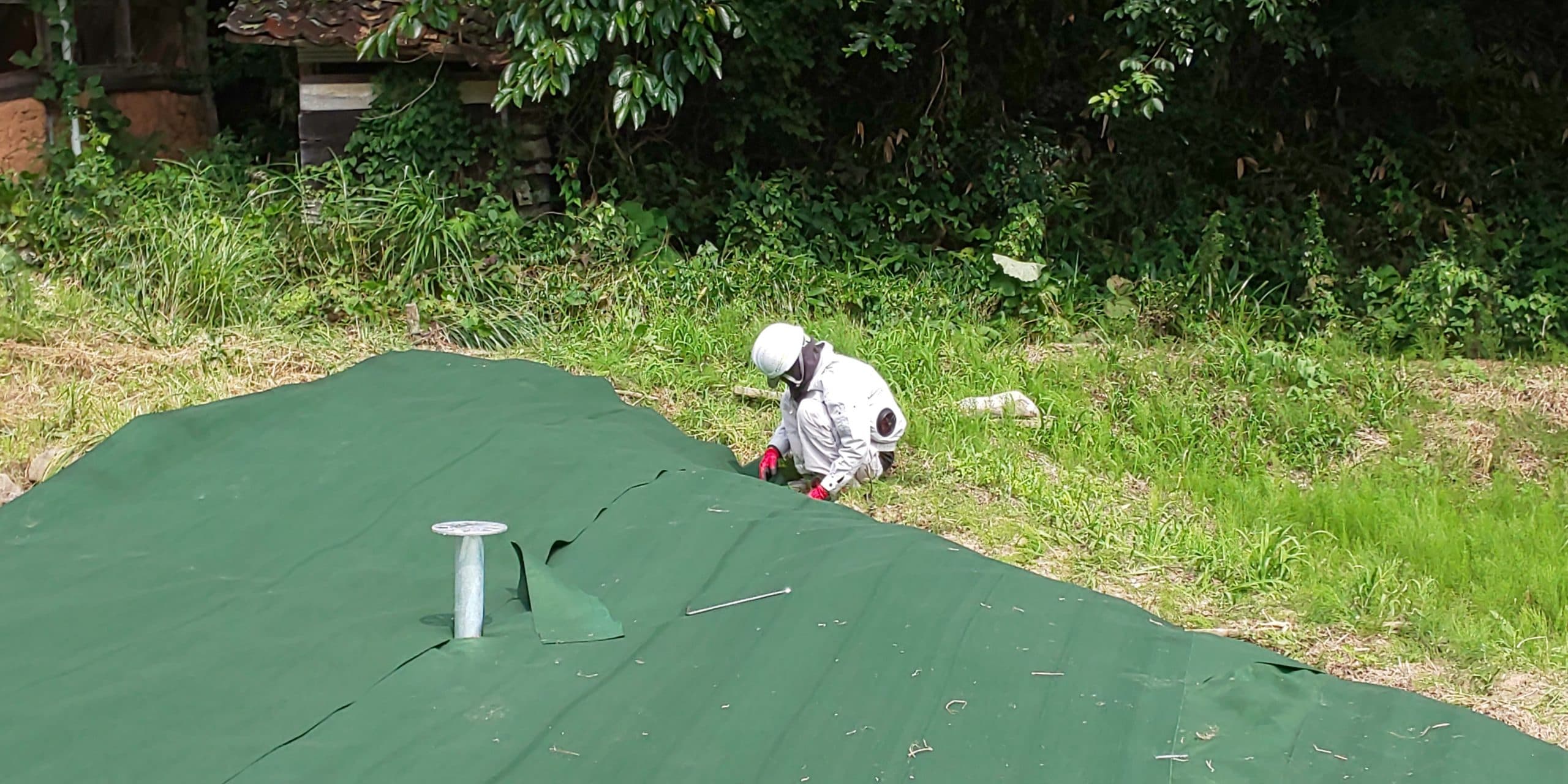

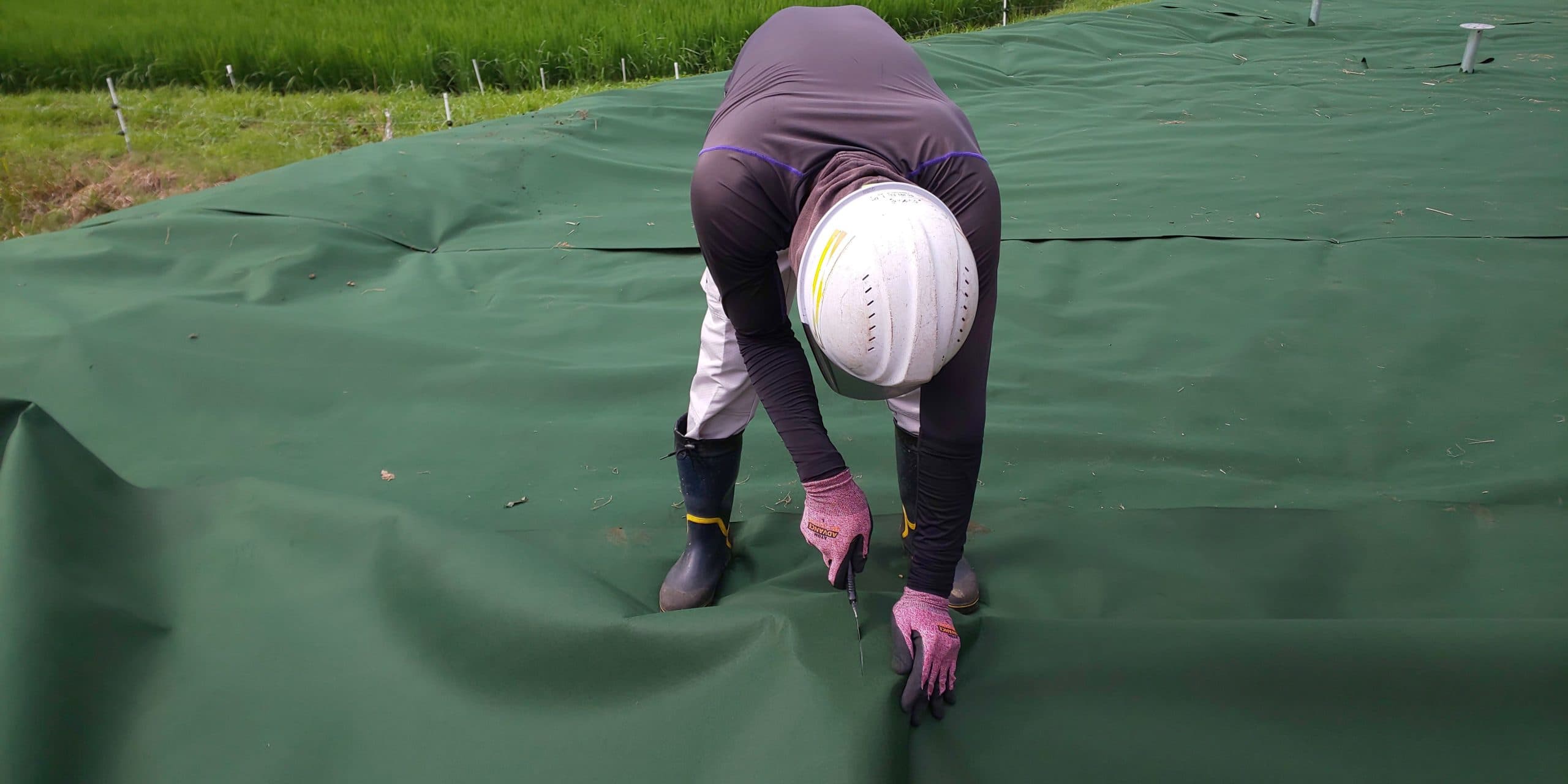

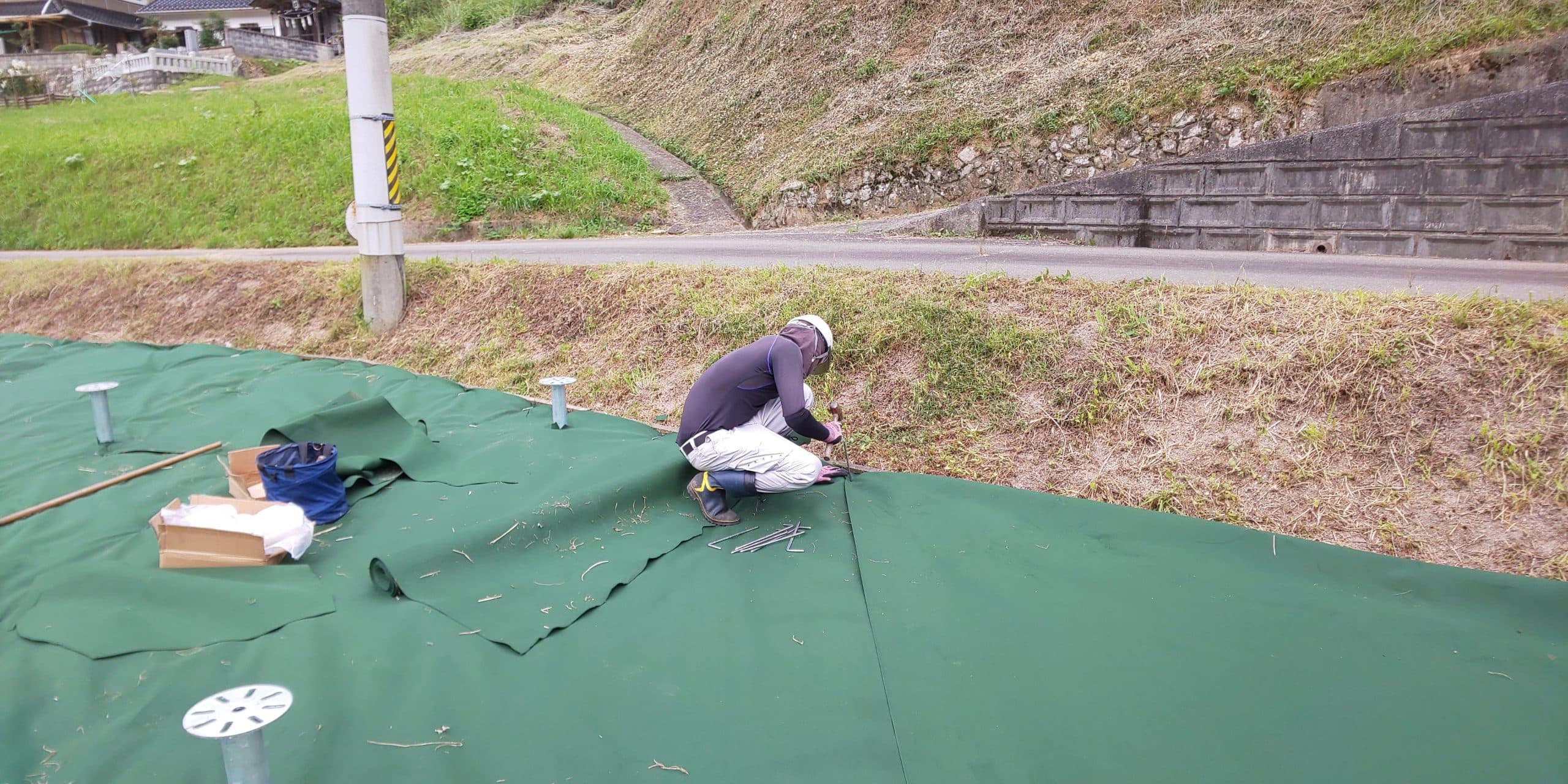

防草シートの端も綺麗にピンでとめていきます

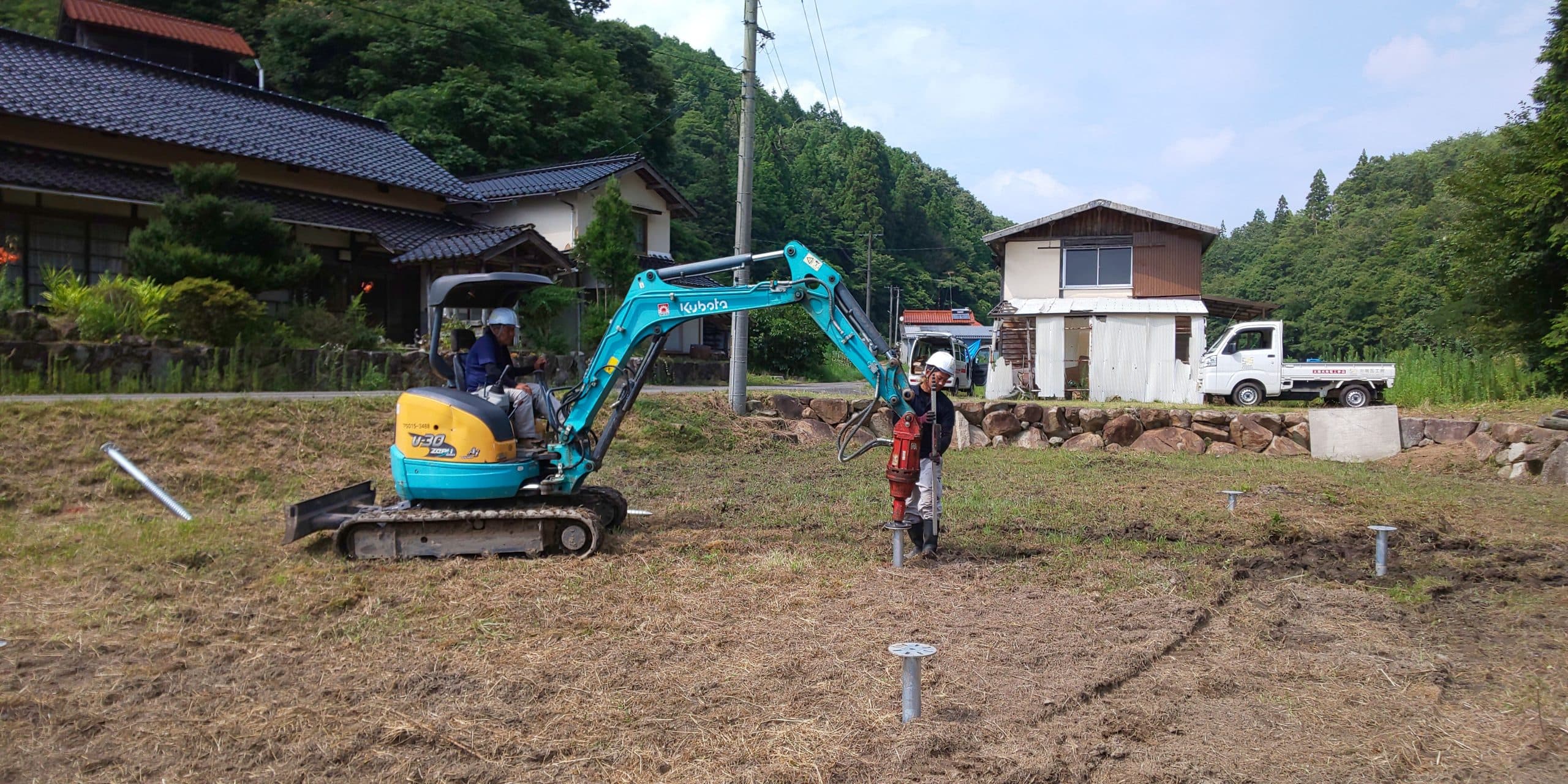

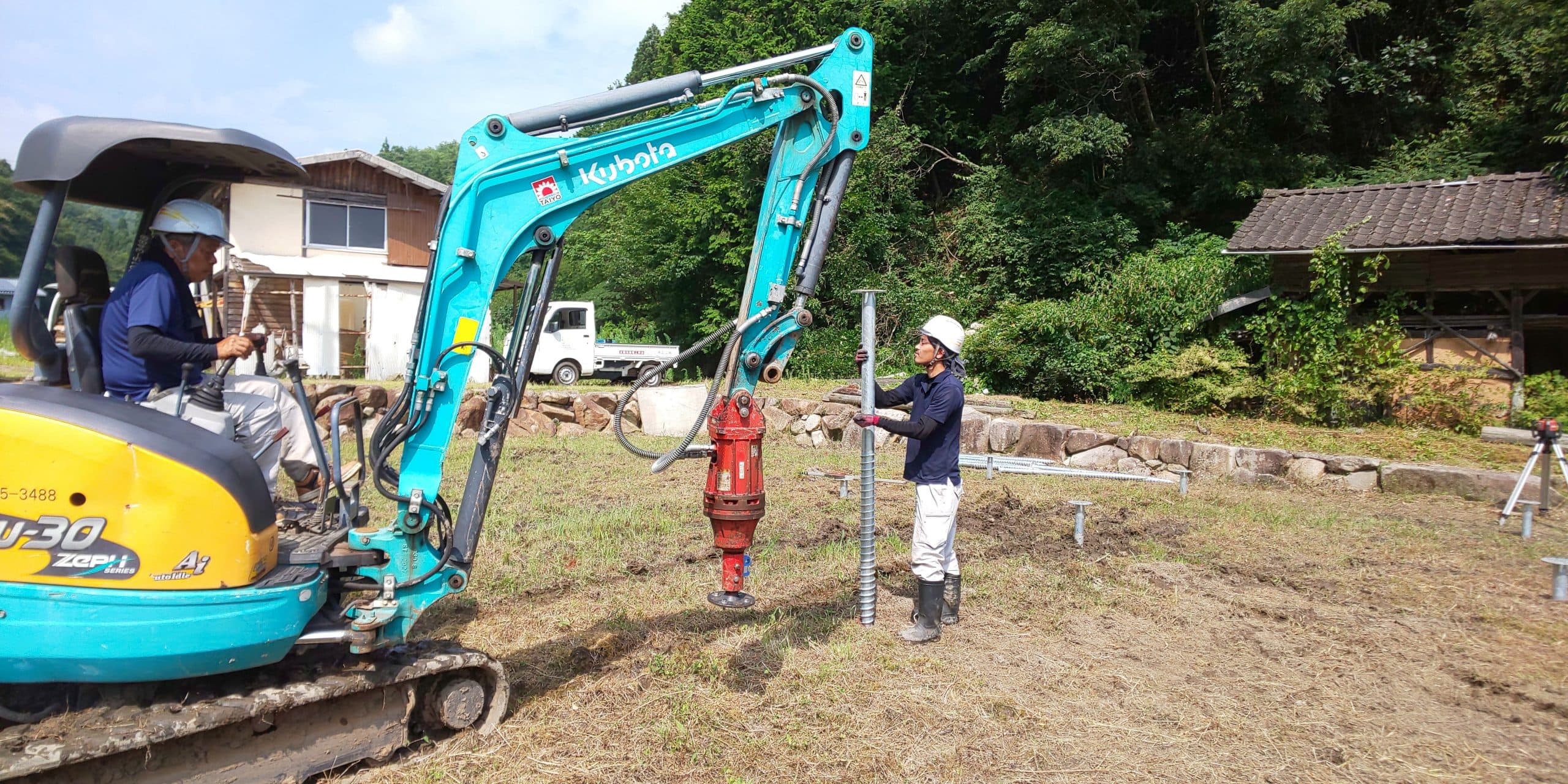

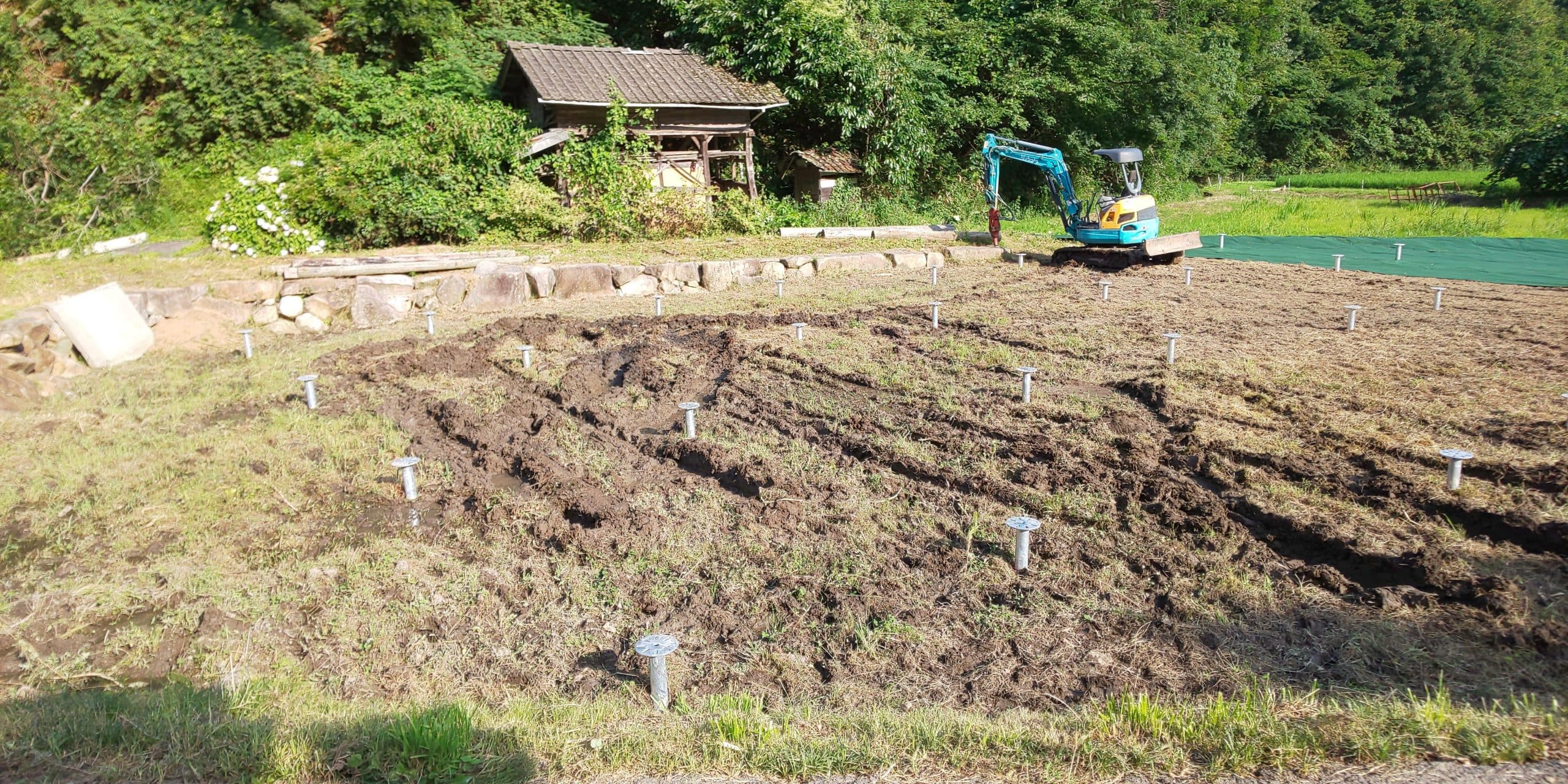

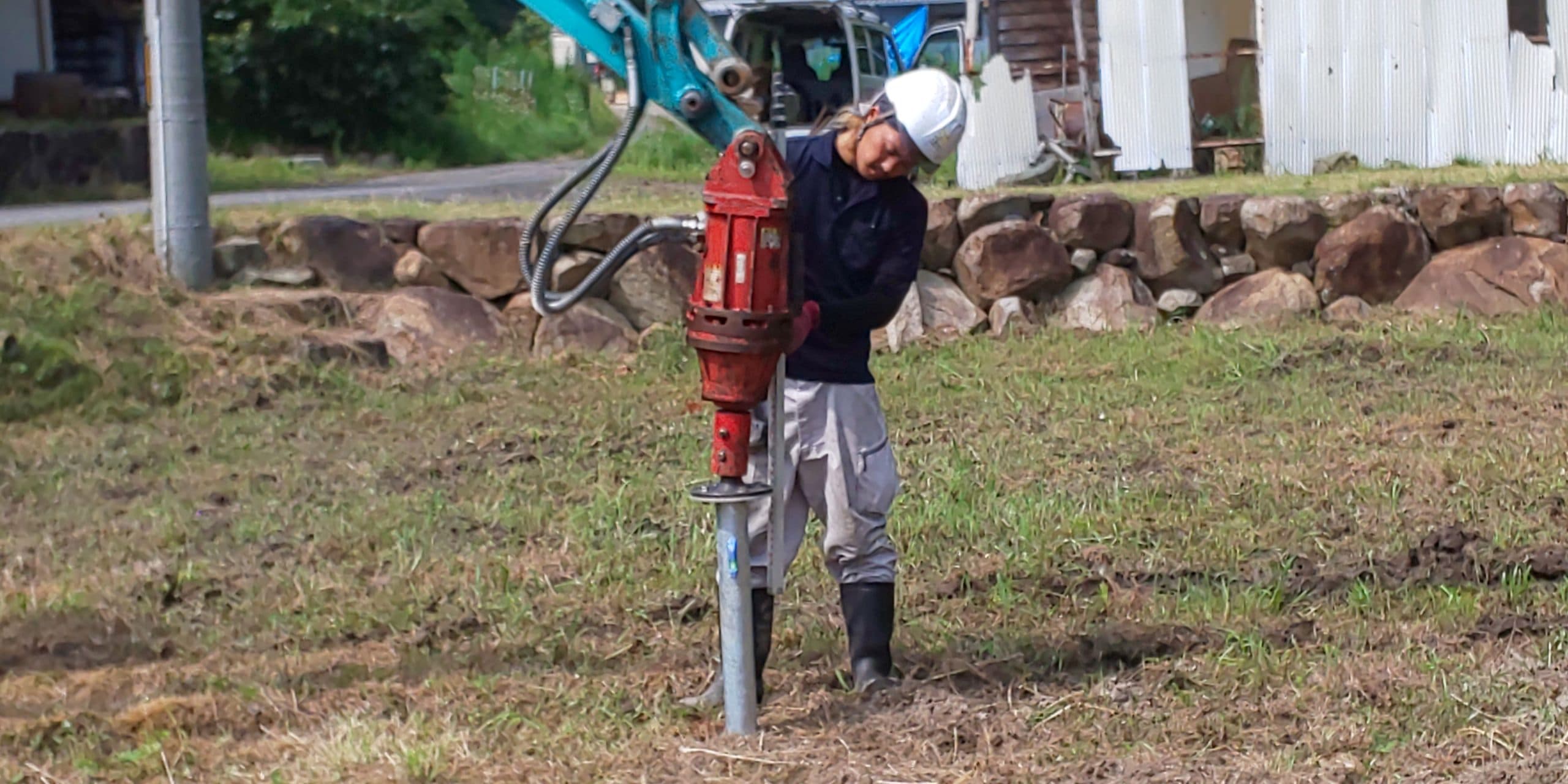

重機に杭をセットし打ち込んでいきます

打込み深度や角度が異なると架台の設置にくいちがいが生じて影響が出てきます

杭の位置出しは規模が大きくなるほど大切になります

防草シートをピンで等間隔にきれいにとめていきます

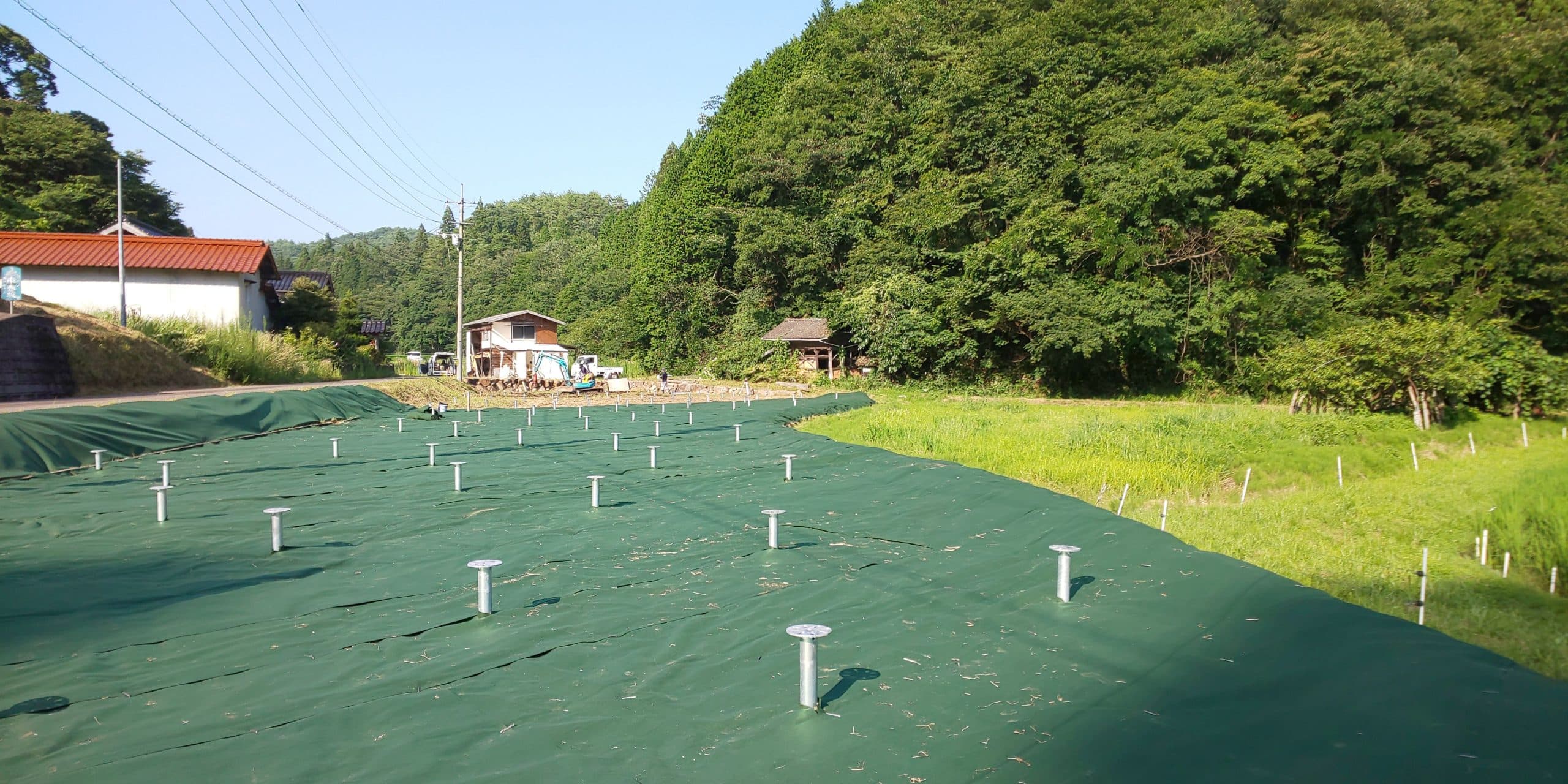

防草シート張りも終了しました・・・

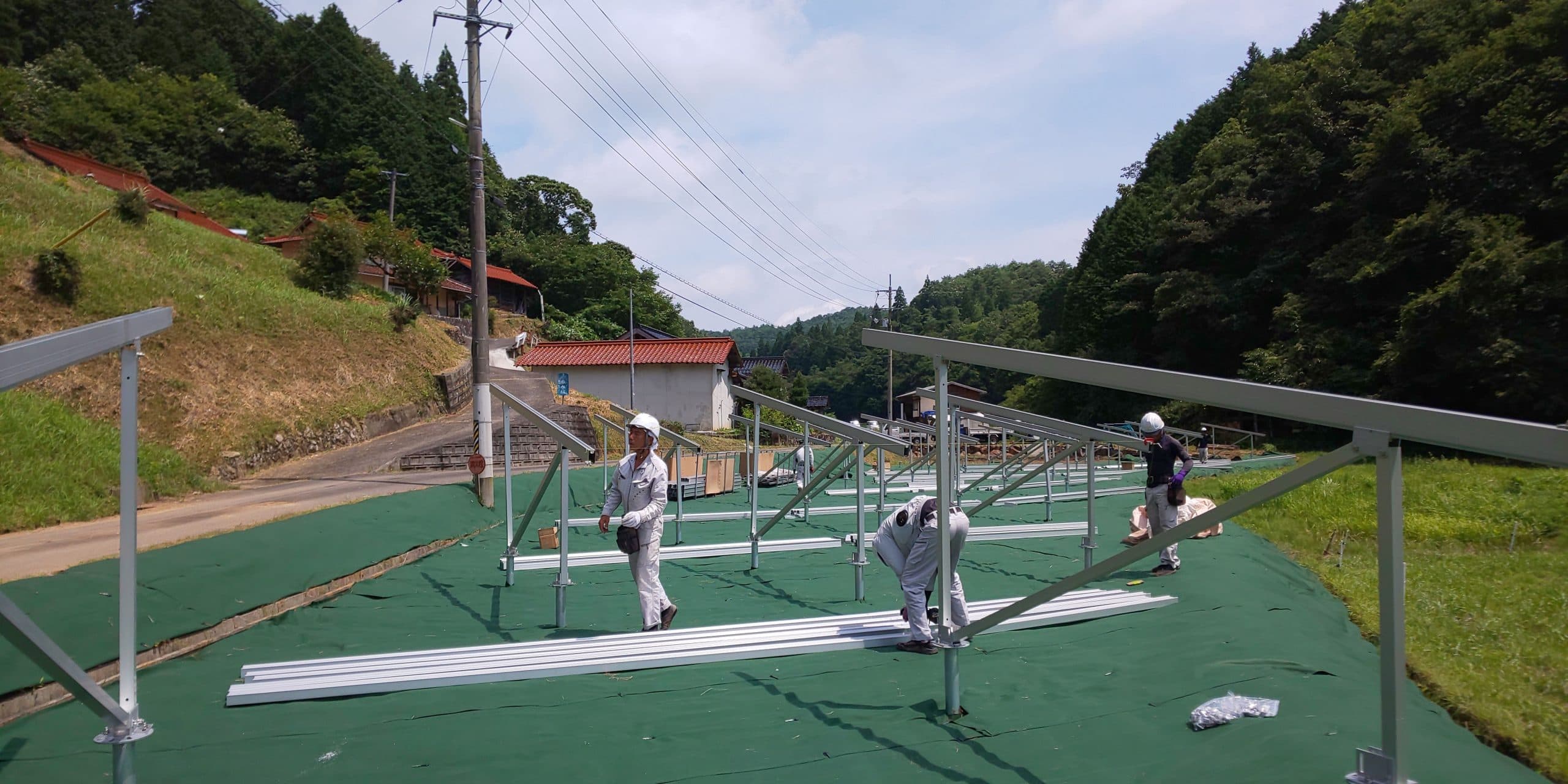

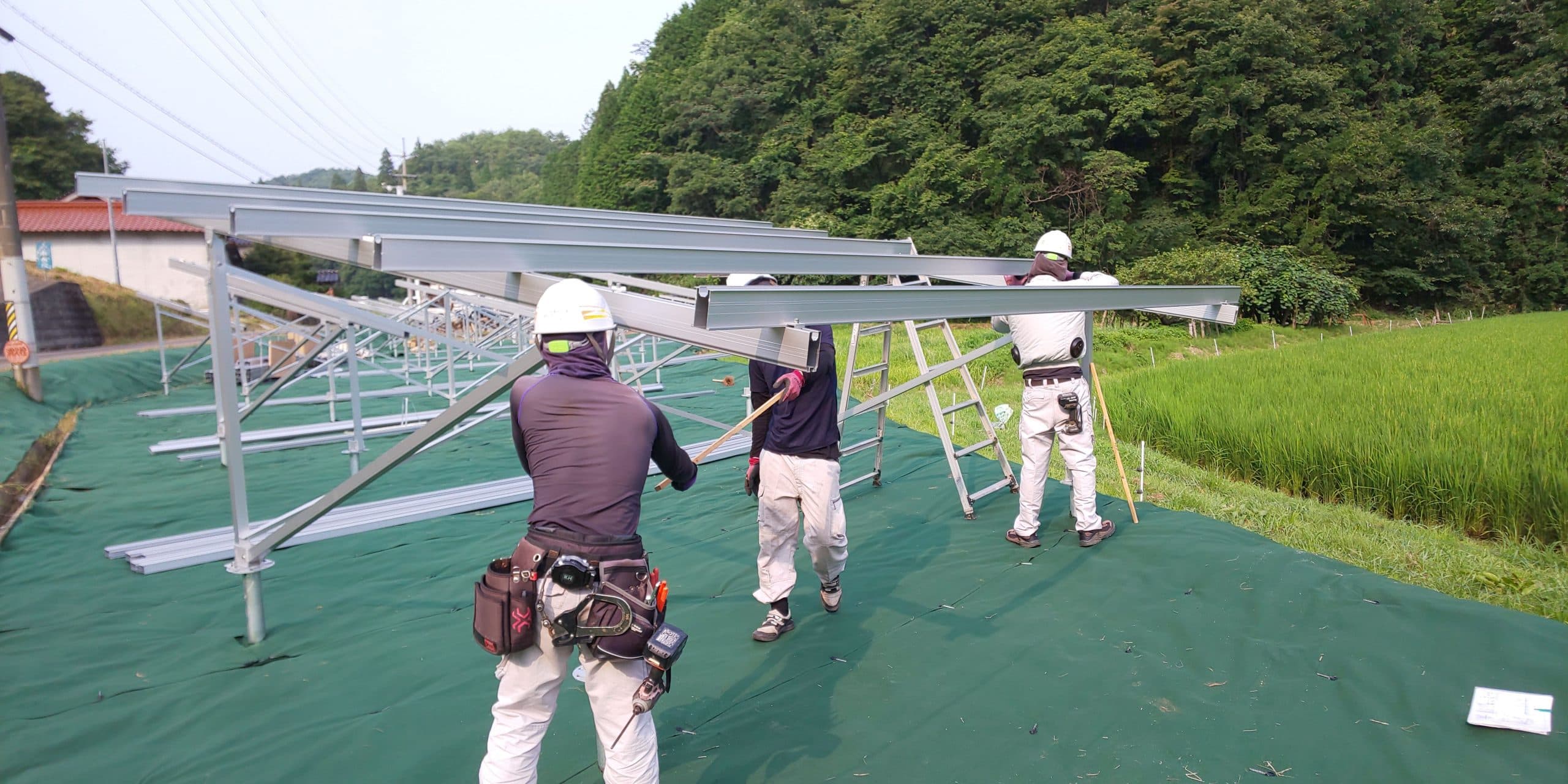

防草シートをはり終わったら架台を組んでいきます

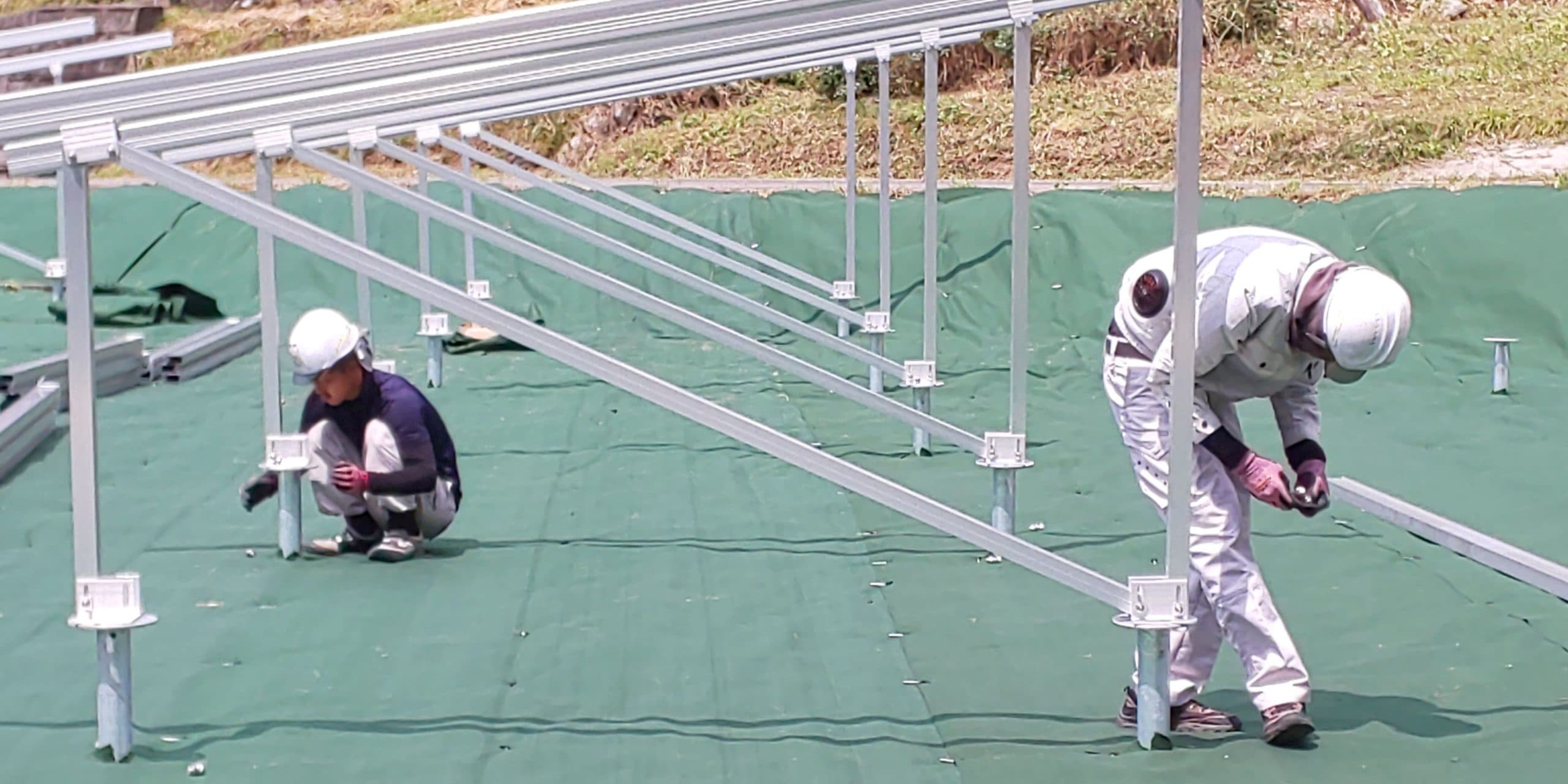

スクリュー杭の頭に架台をのせてボルトでしっかりと固定していきます

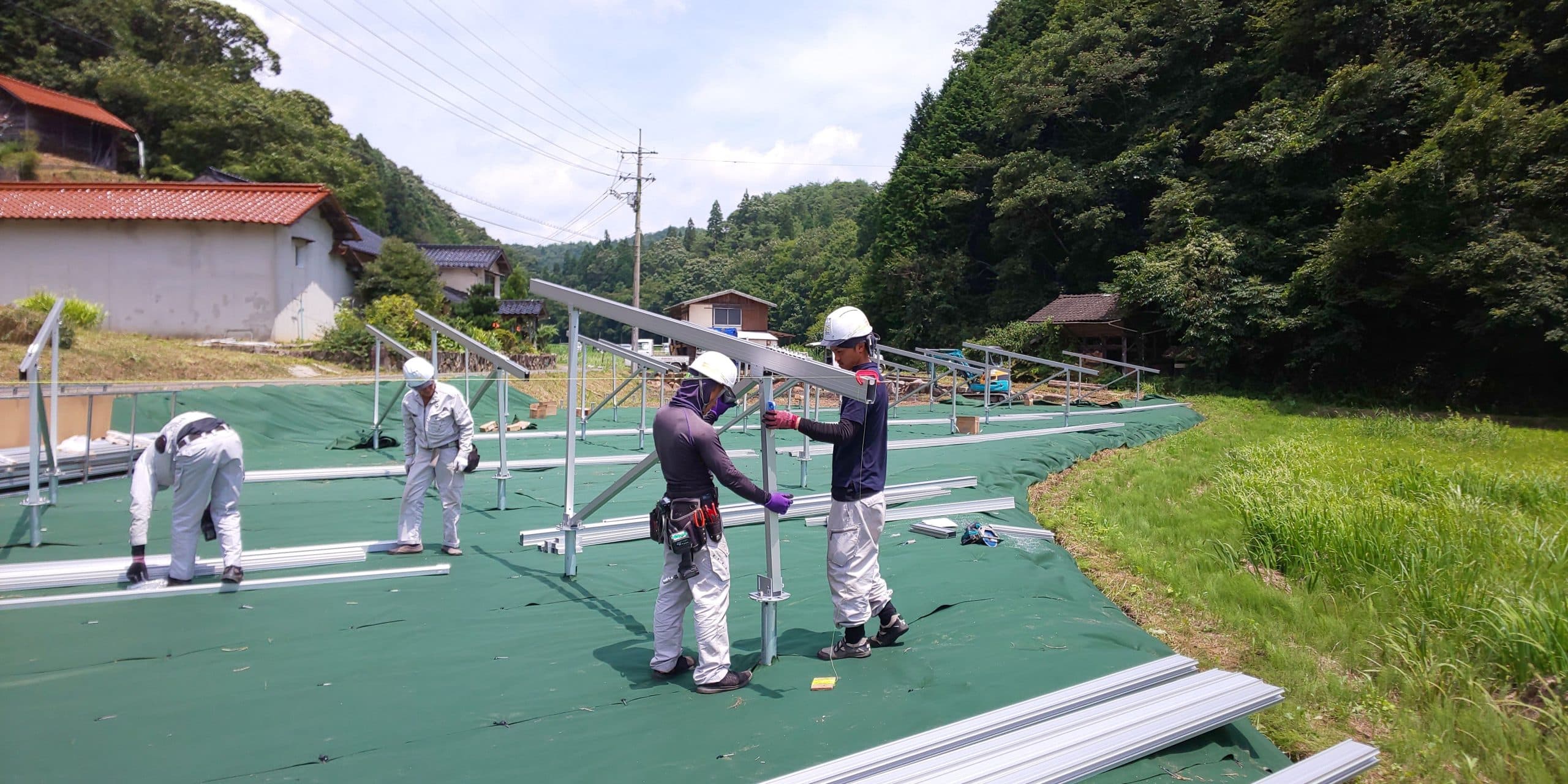

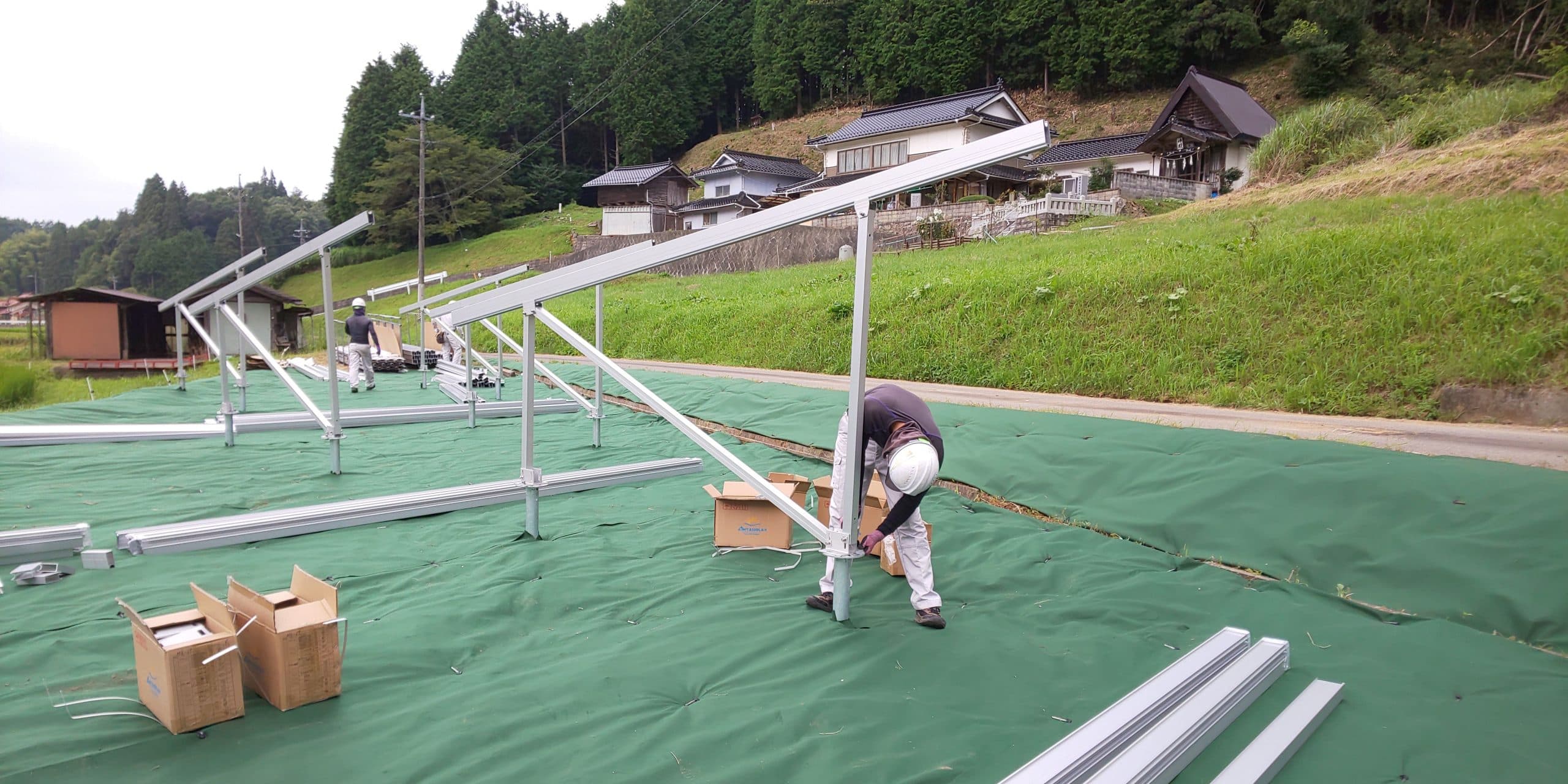

架台を組み立てて高さを調整します

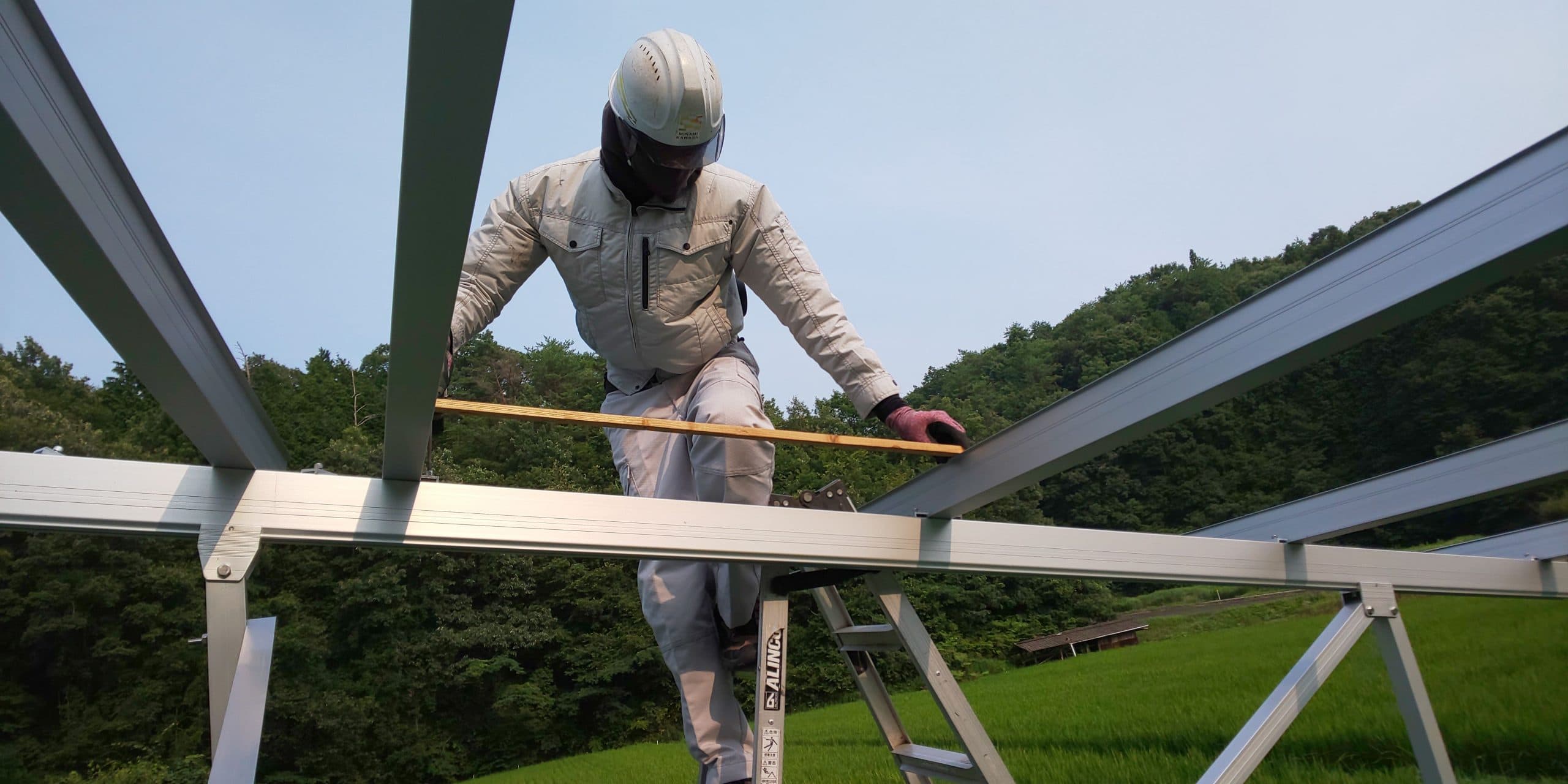

横段の間隔をきちんと調整します　ズレが生じるとパネル設置に障害が生じます

架台の設置後はパネル設置をしていきます

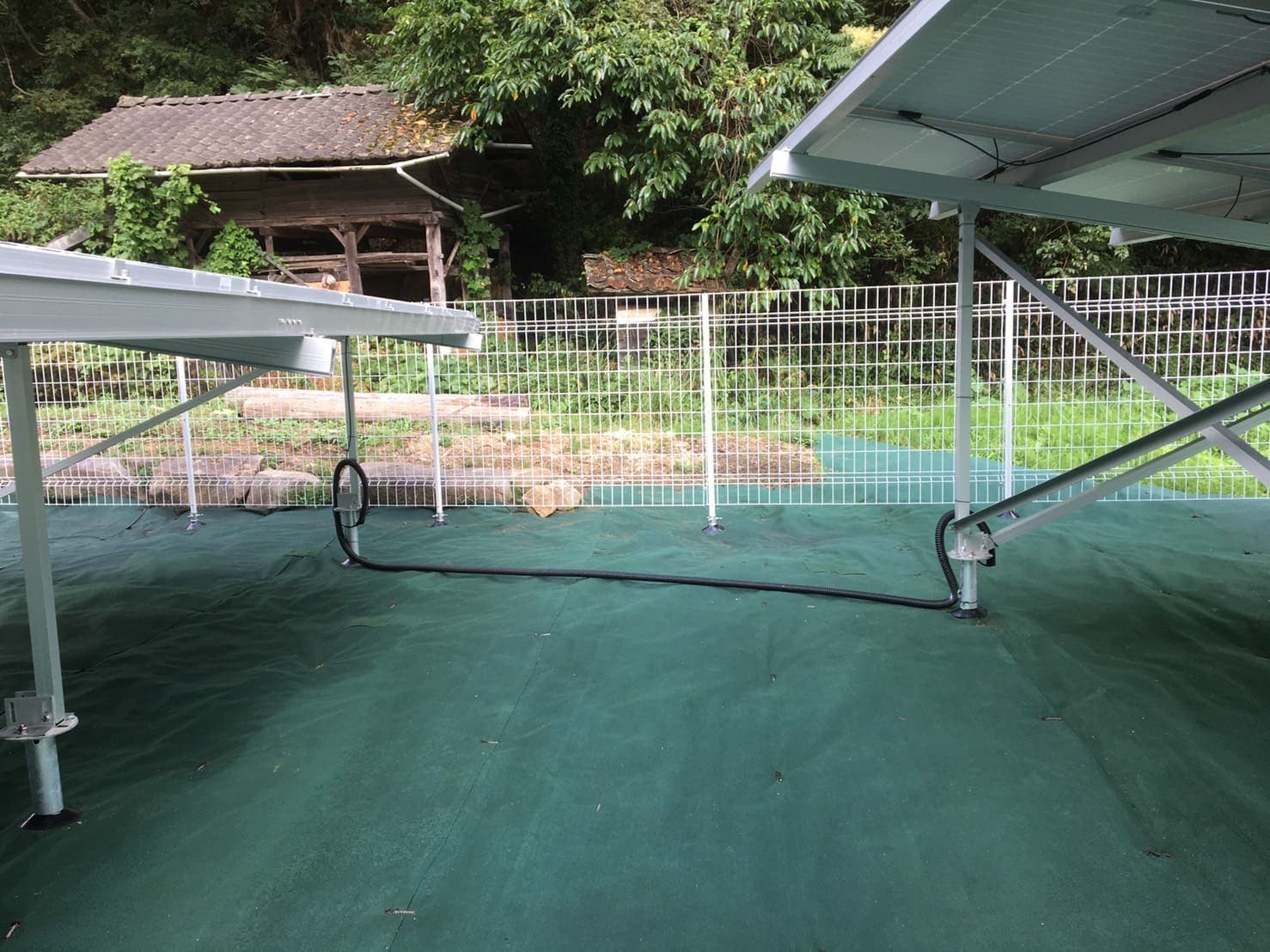

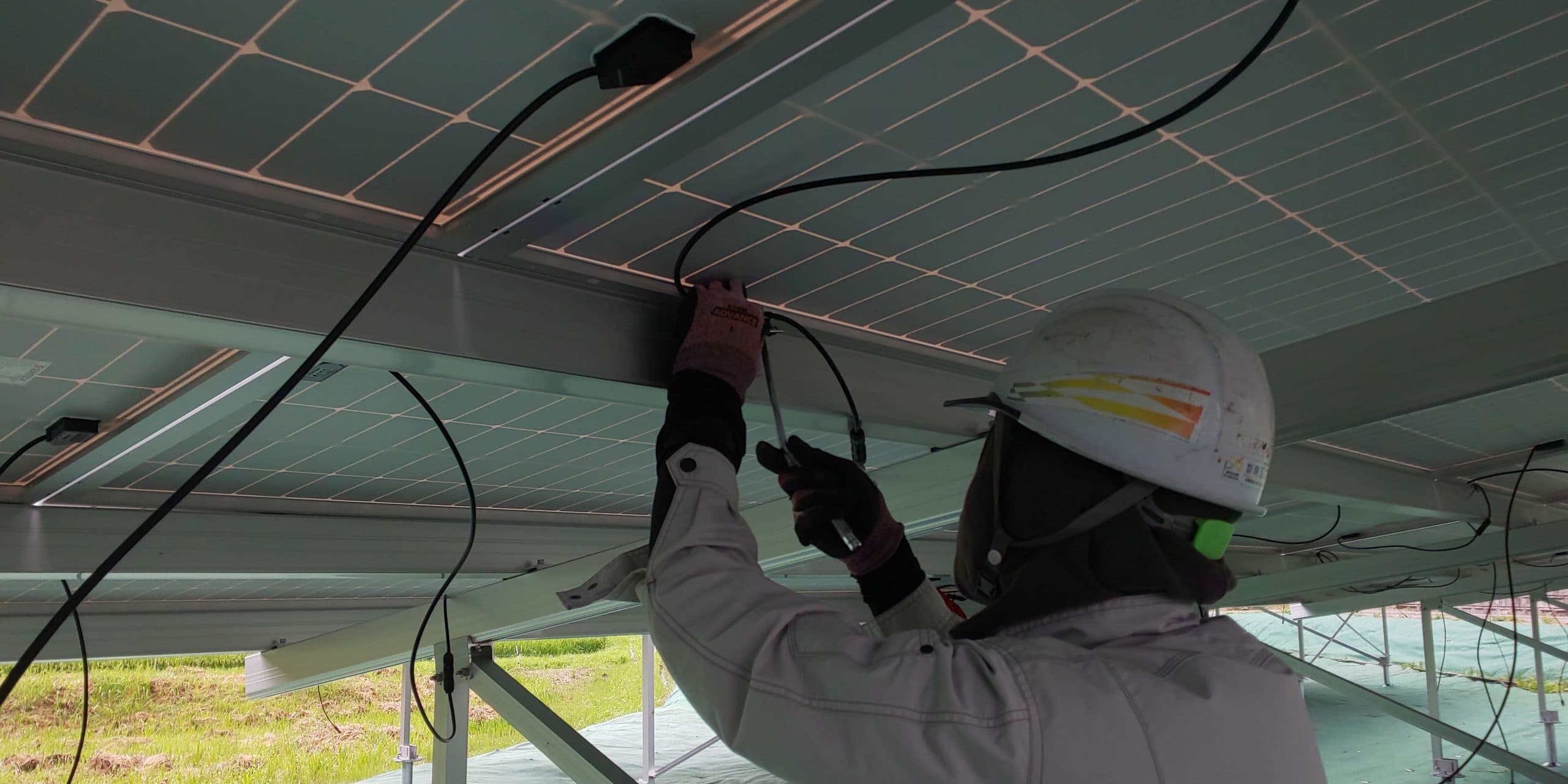

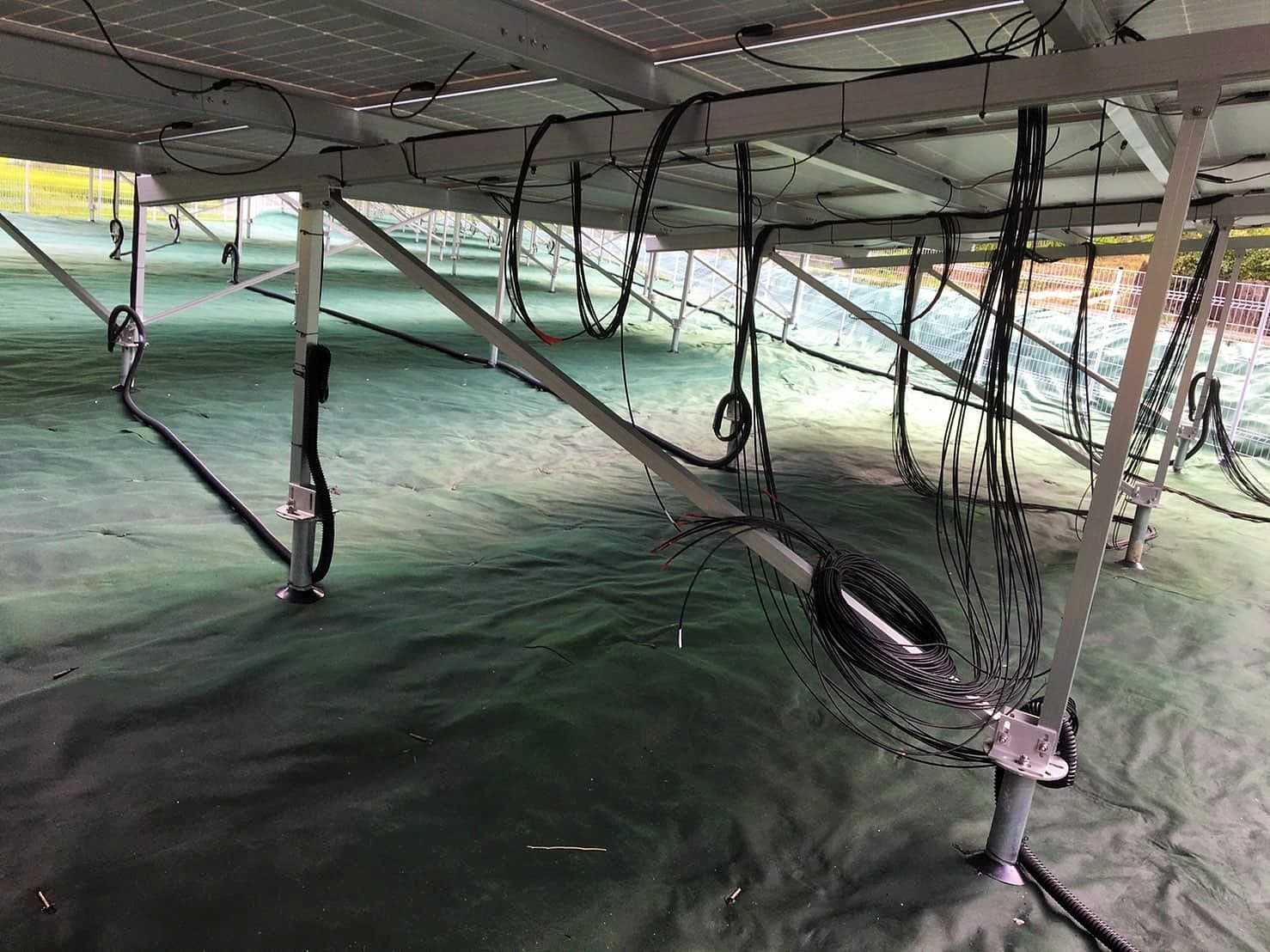

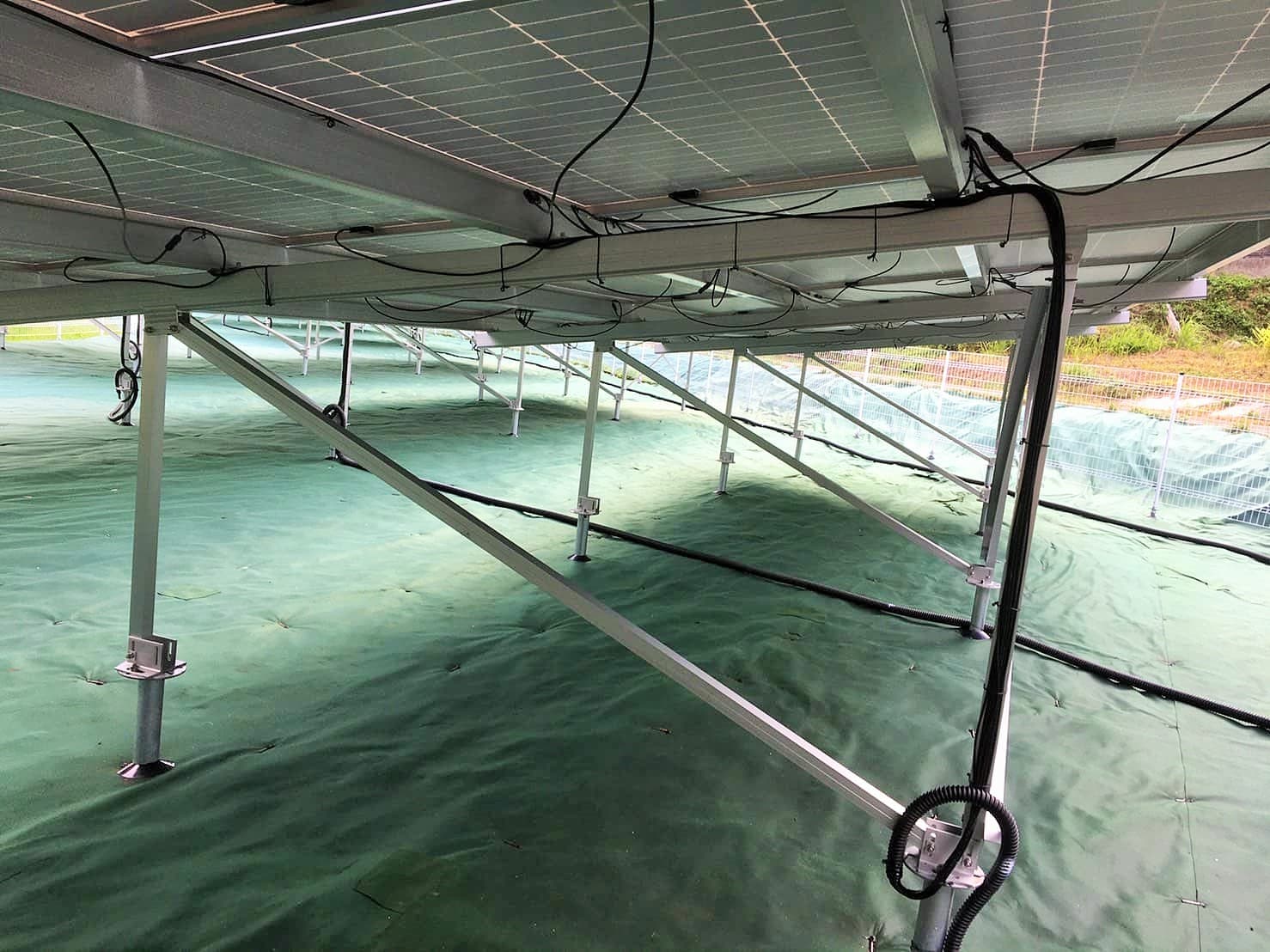

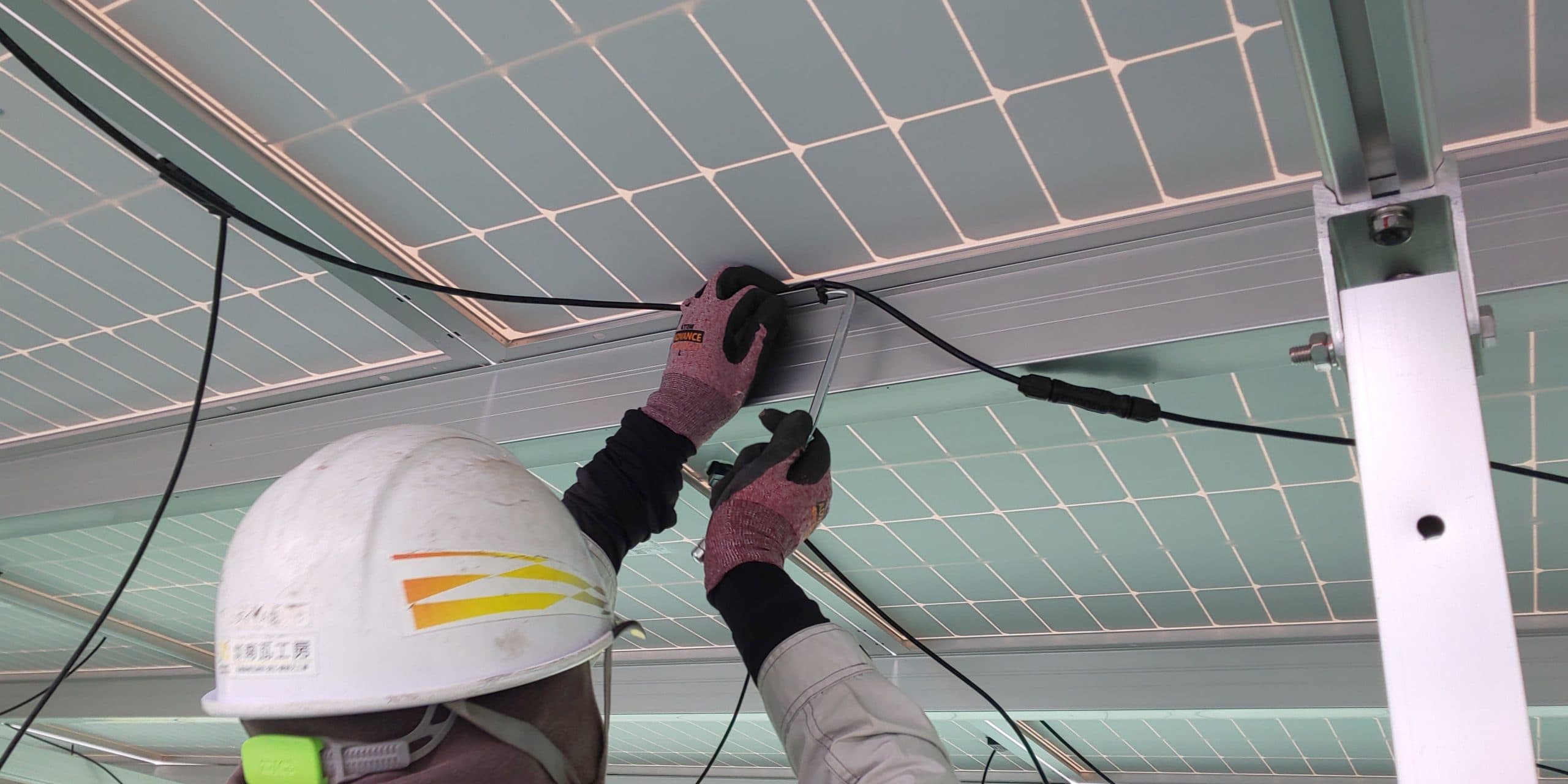

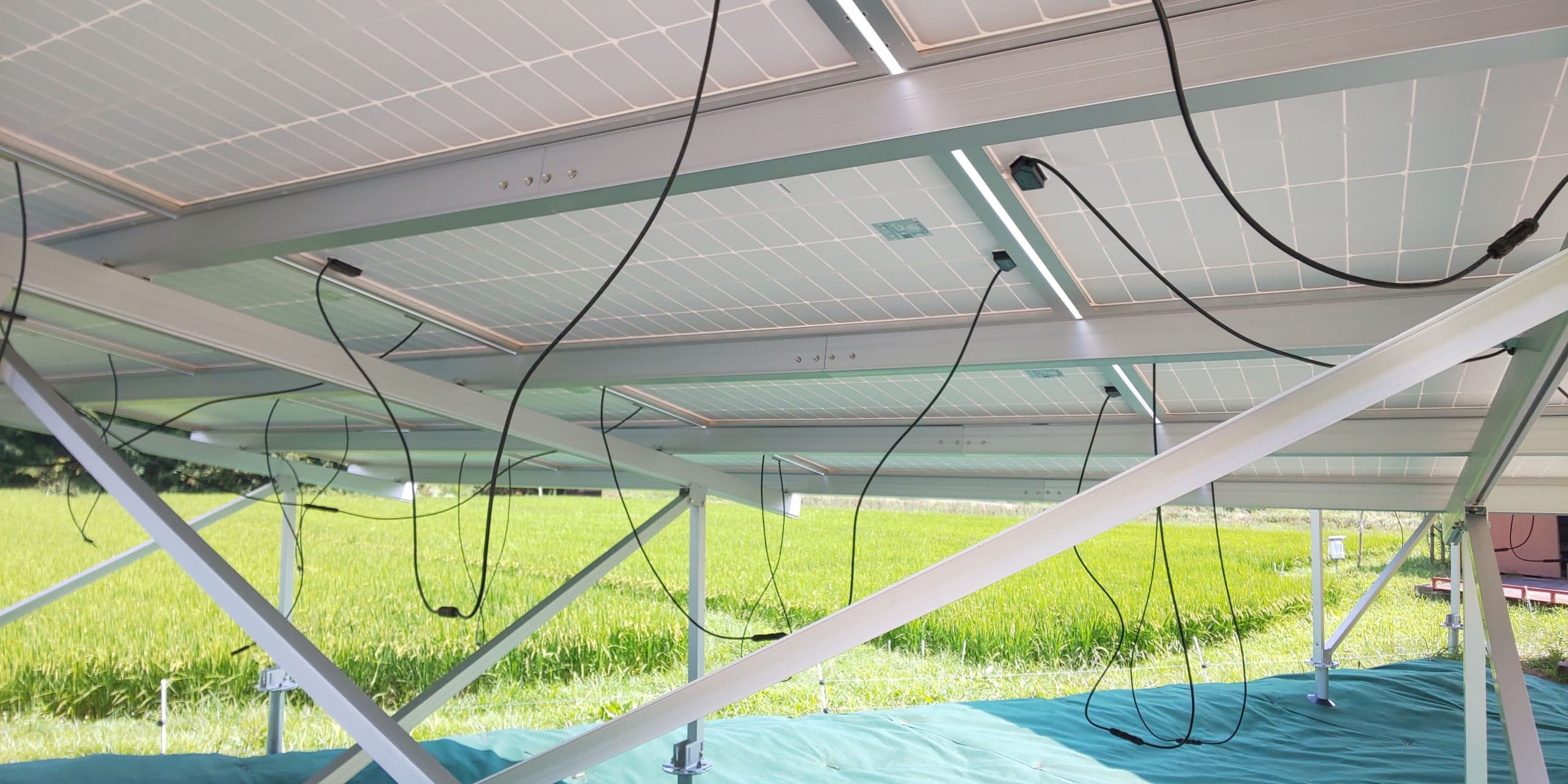

パネル配線はバインド線で綺麗に固定

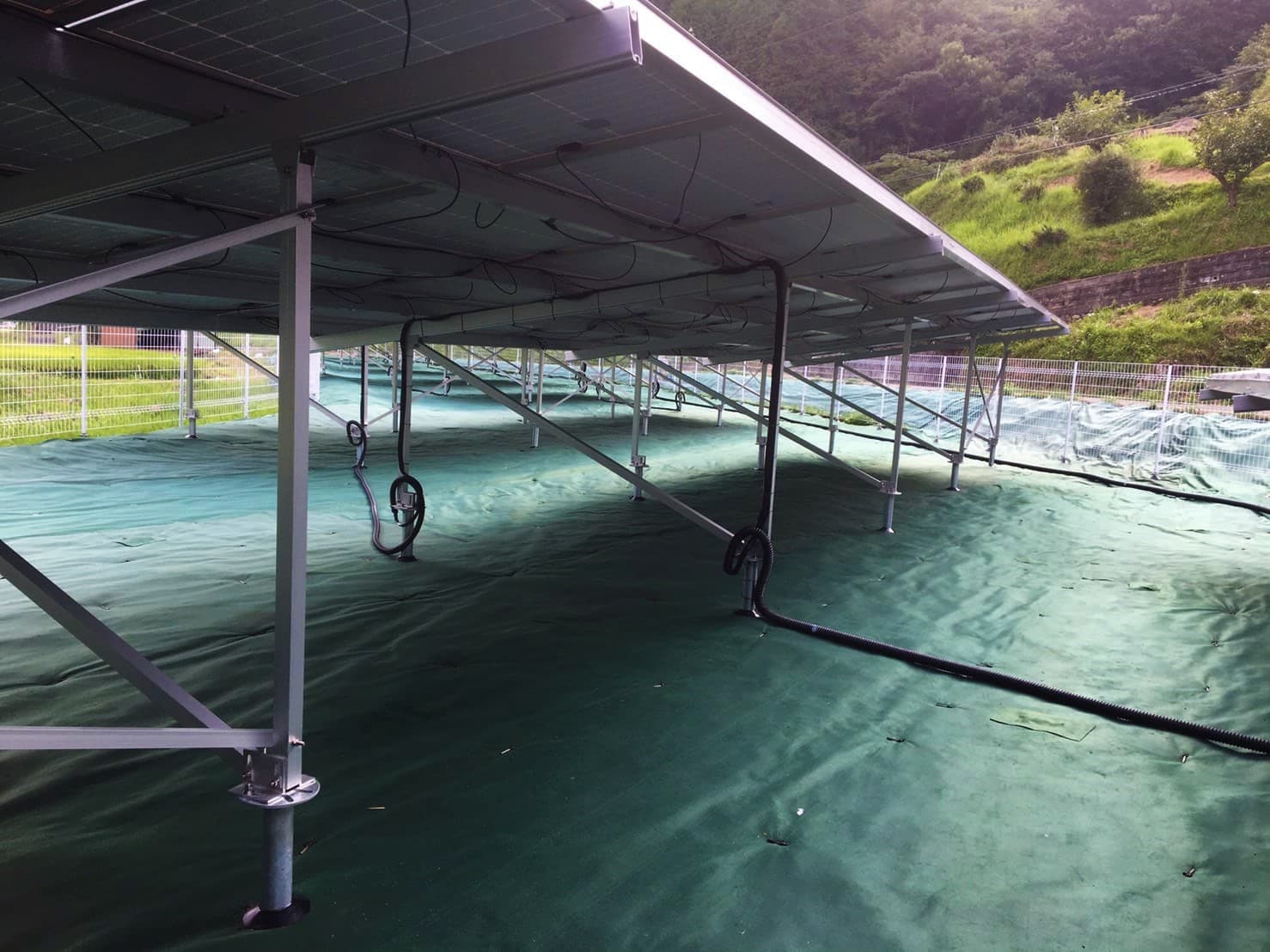

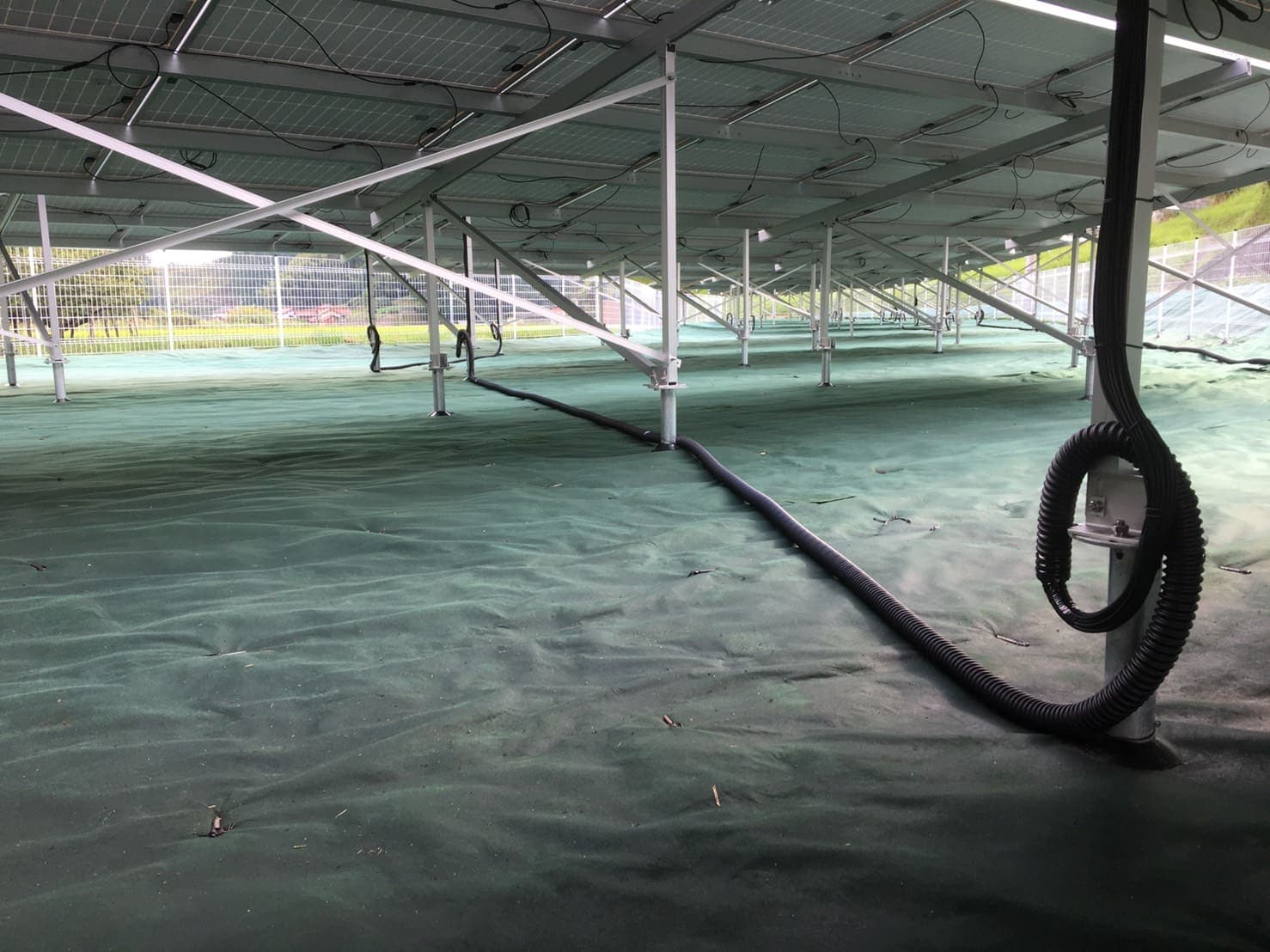

パネル配線が完了しました

架台を図面に合わせて配置していきます

架台にはスチール製　アルミニウム製　単管パイプなどがあります

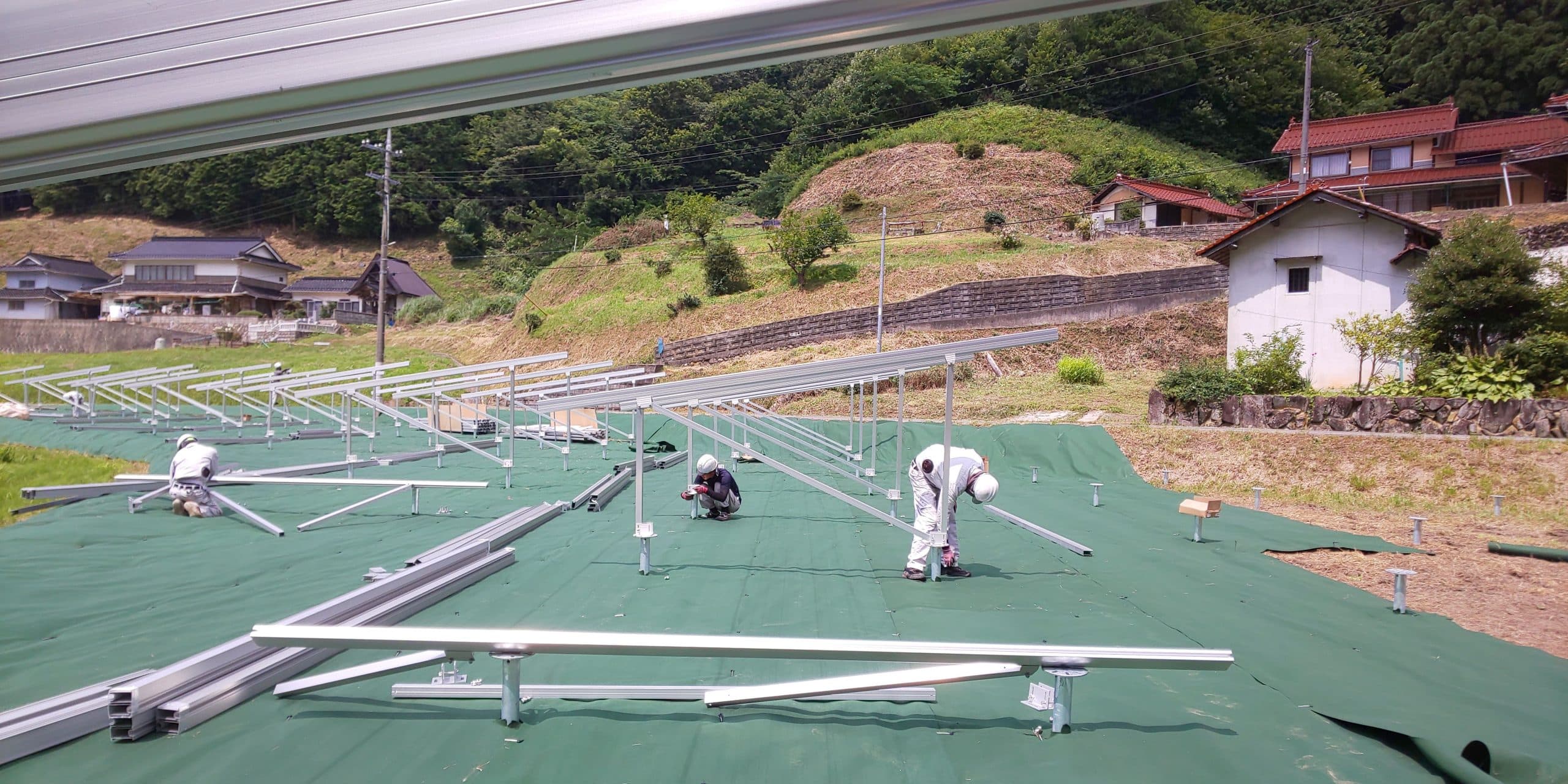

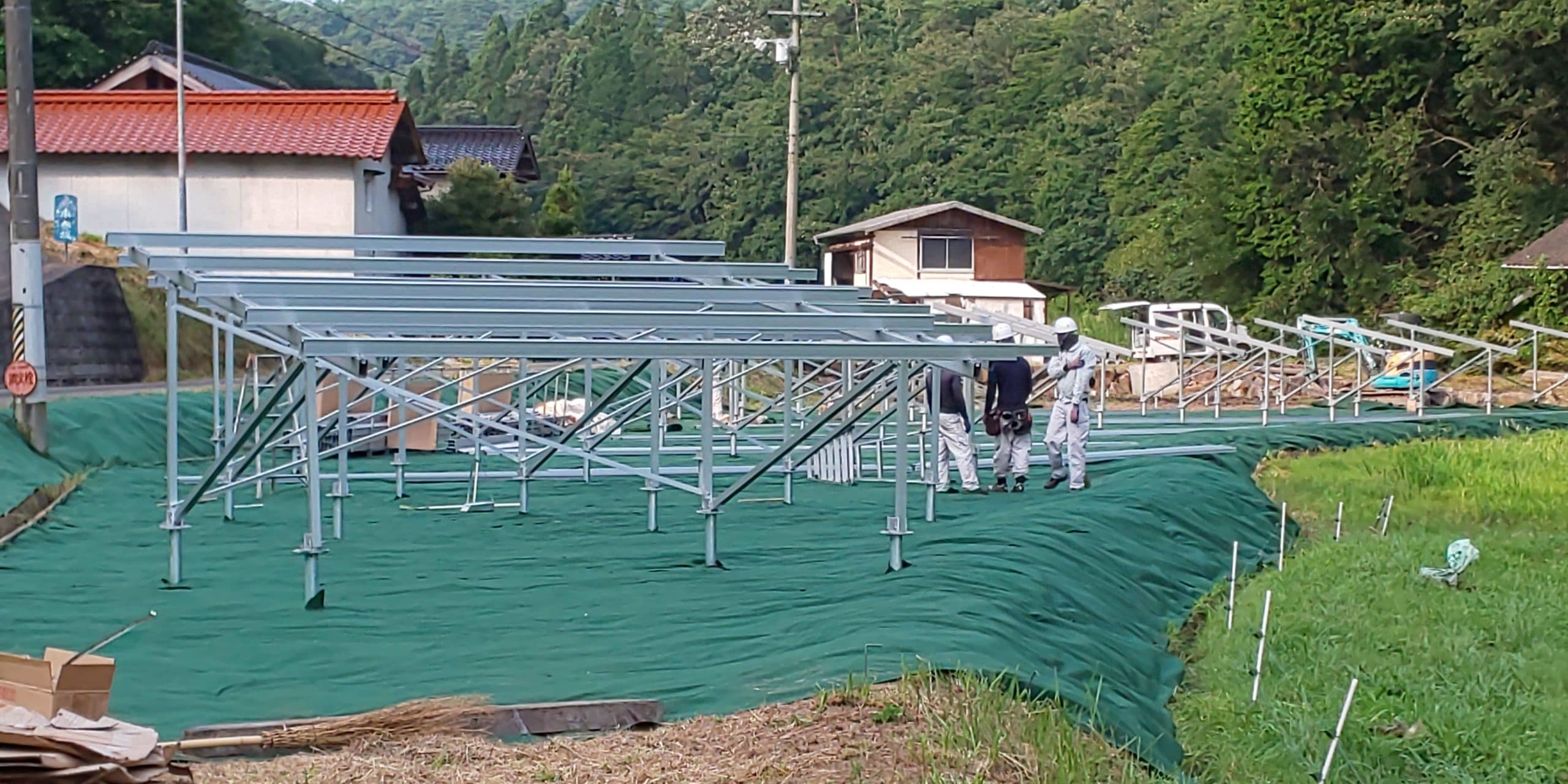

架台の横段を組んでいきます

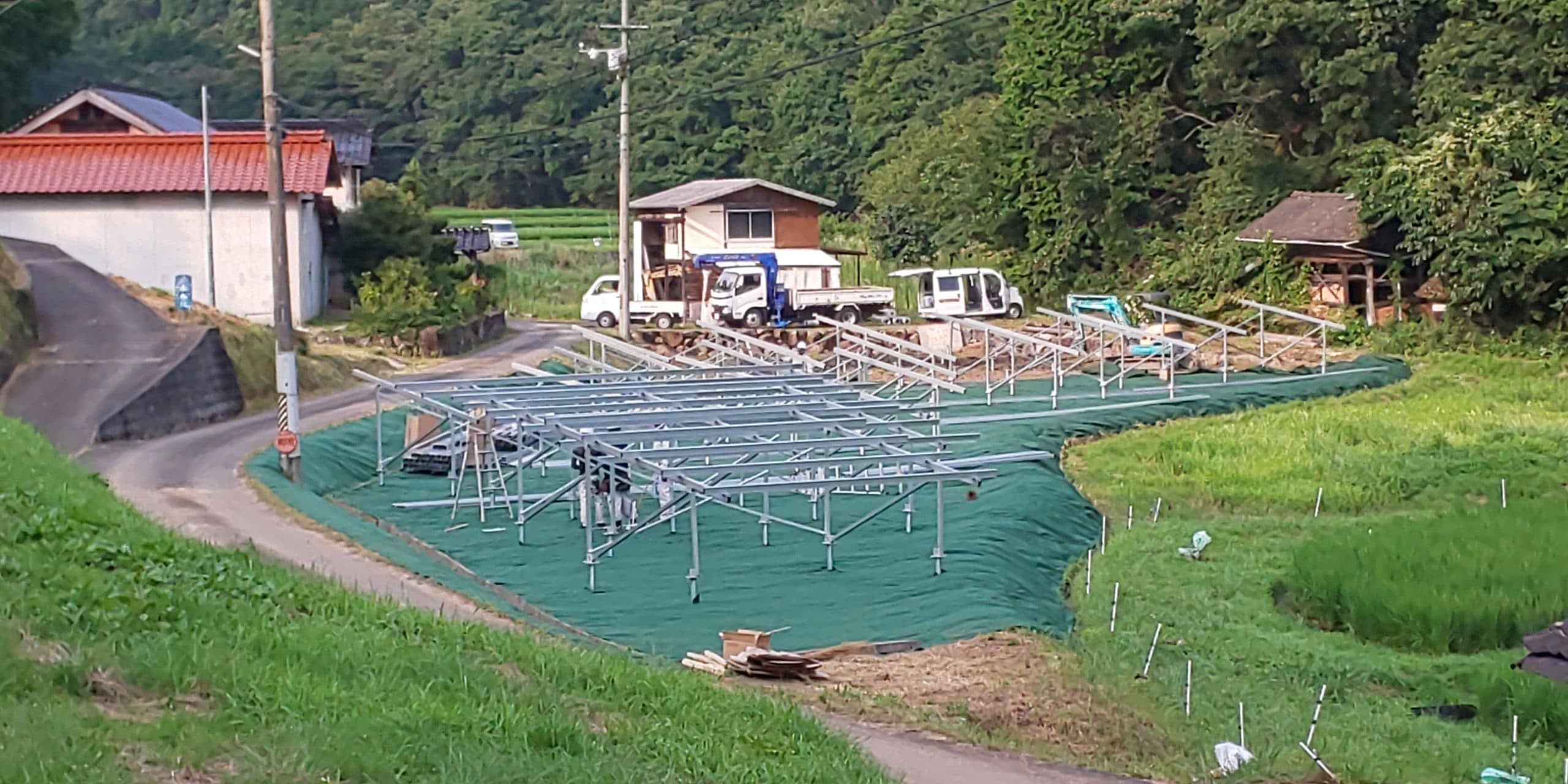

架台の設置が完了しました

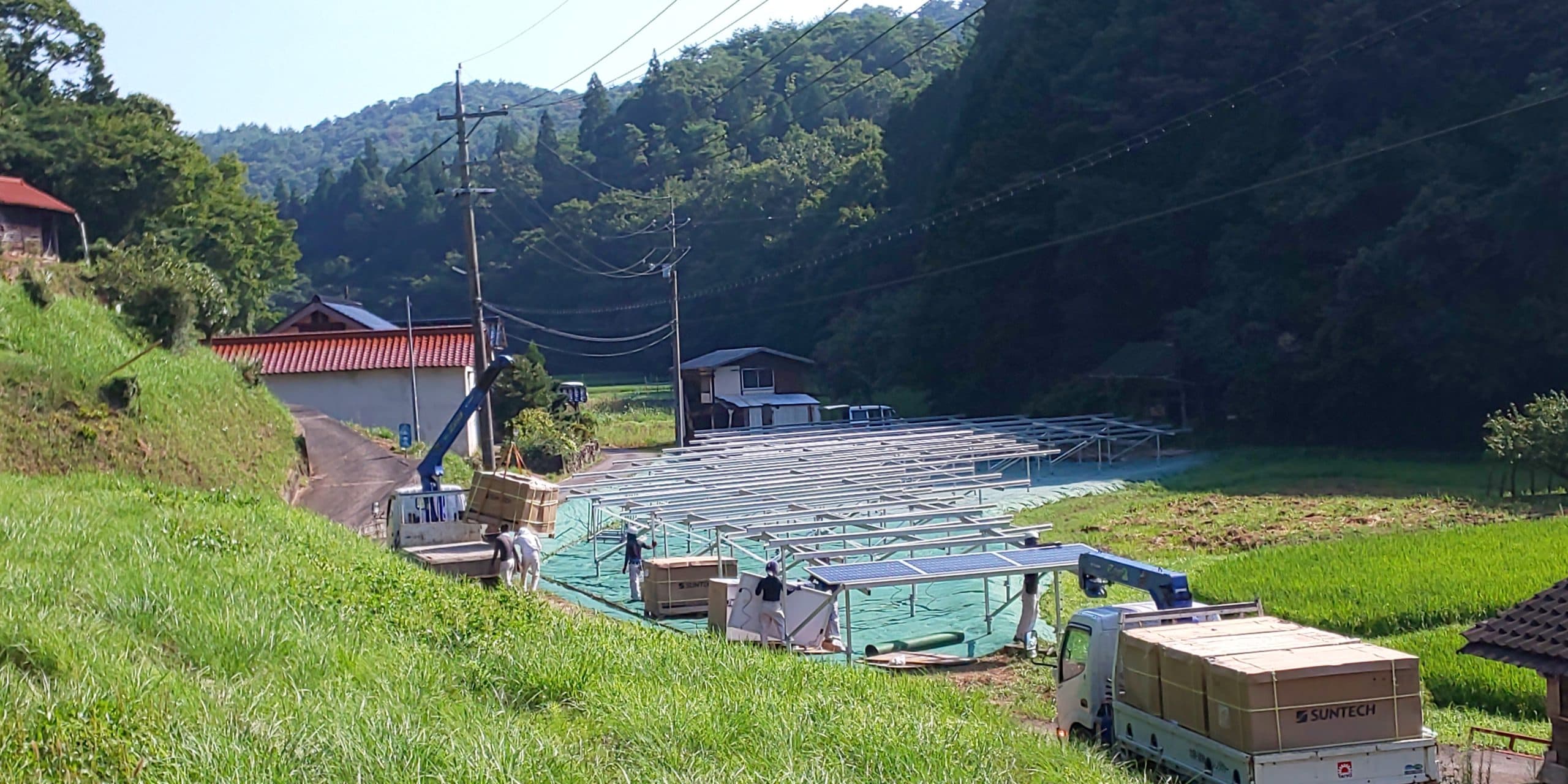

パネルの搬入風景

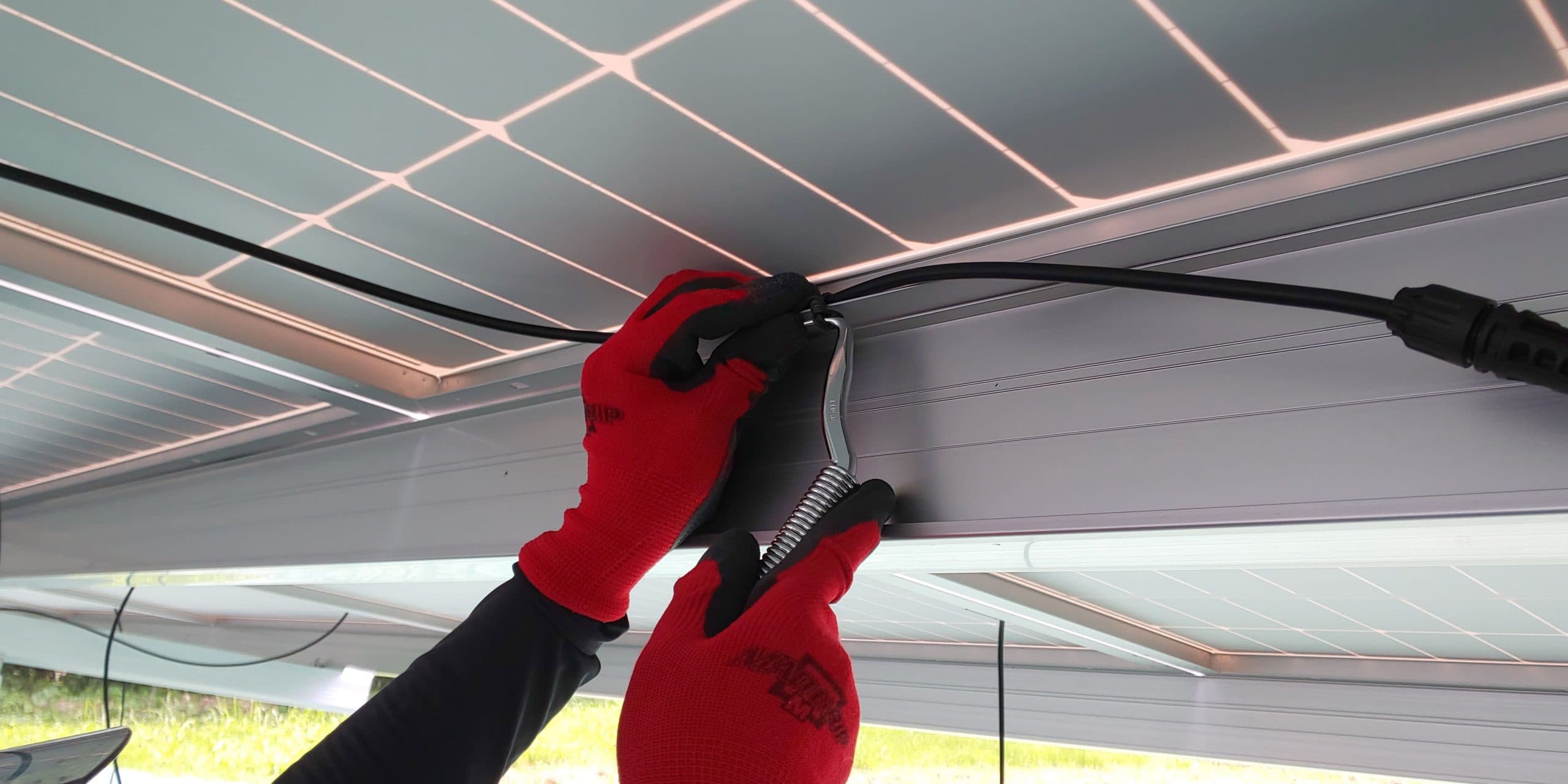

ハッカーを使用してしっかりと結束していきます

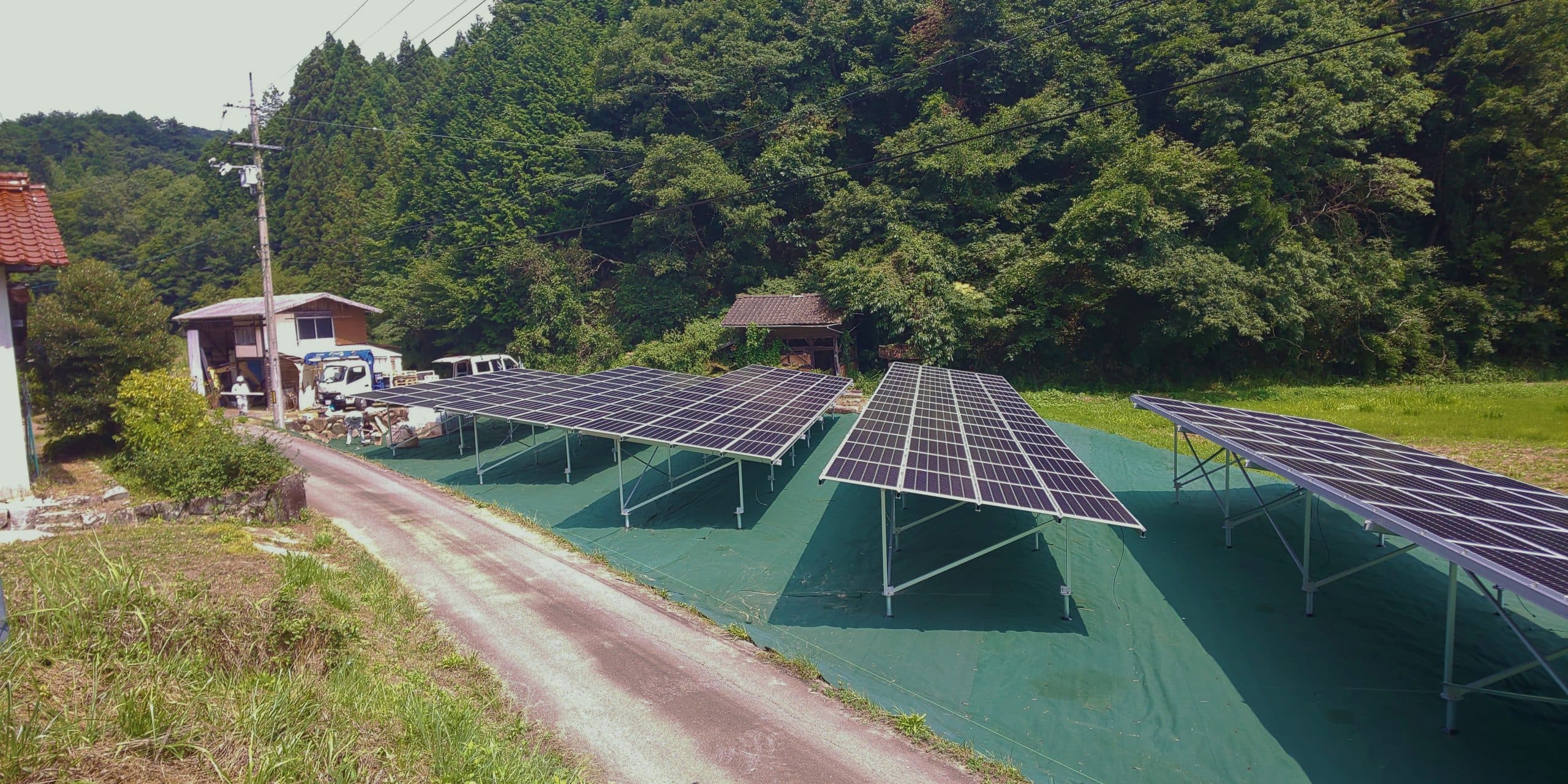

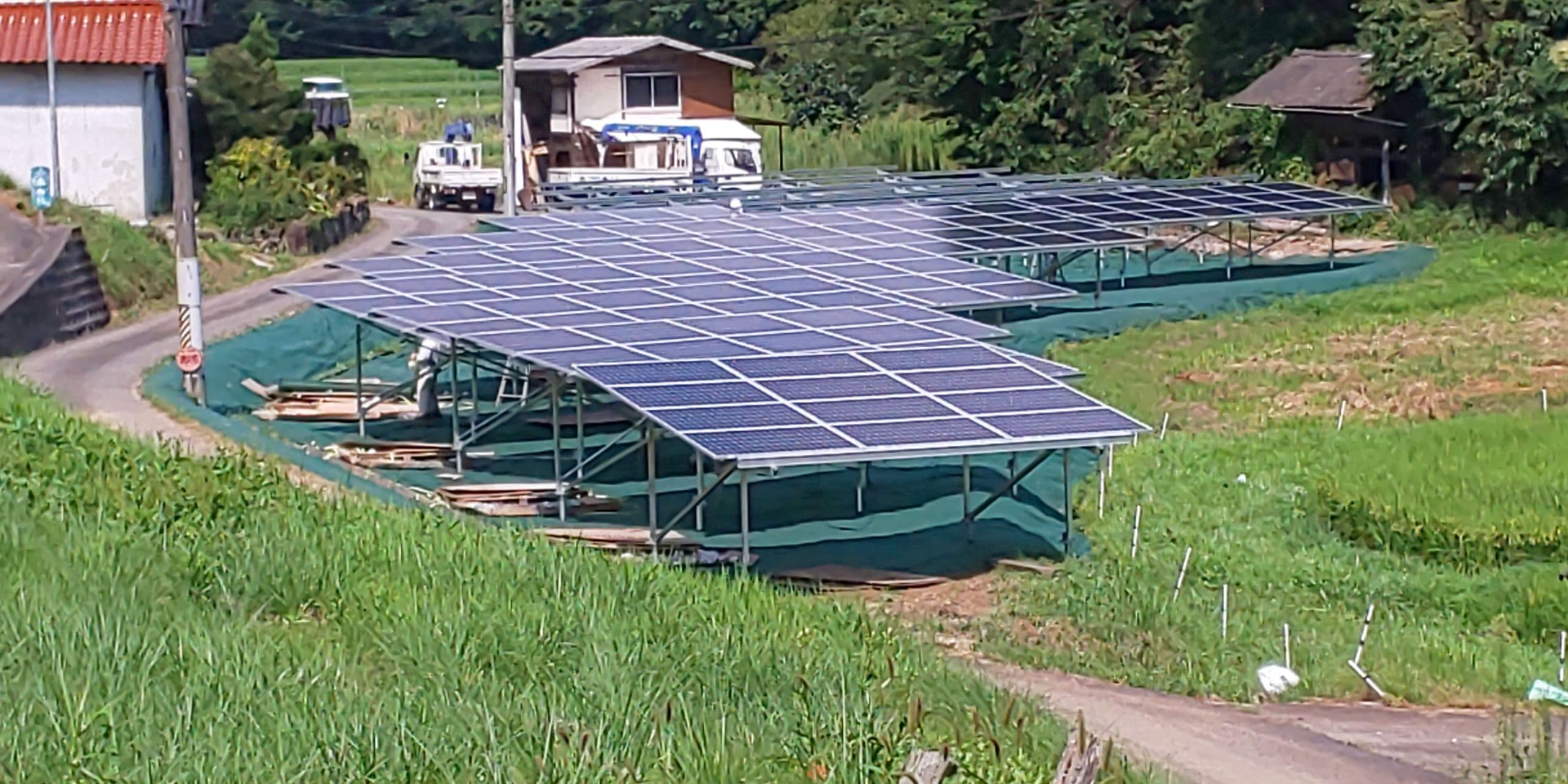

パネル設置が終了し系統連系待ちとなります

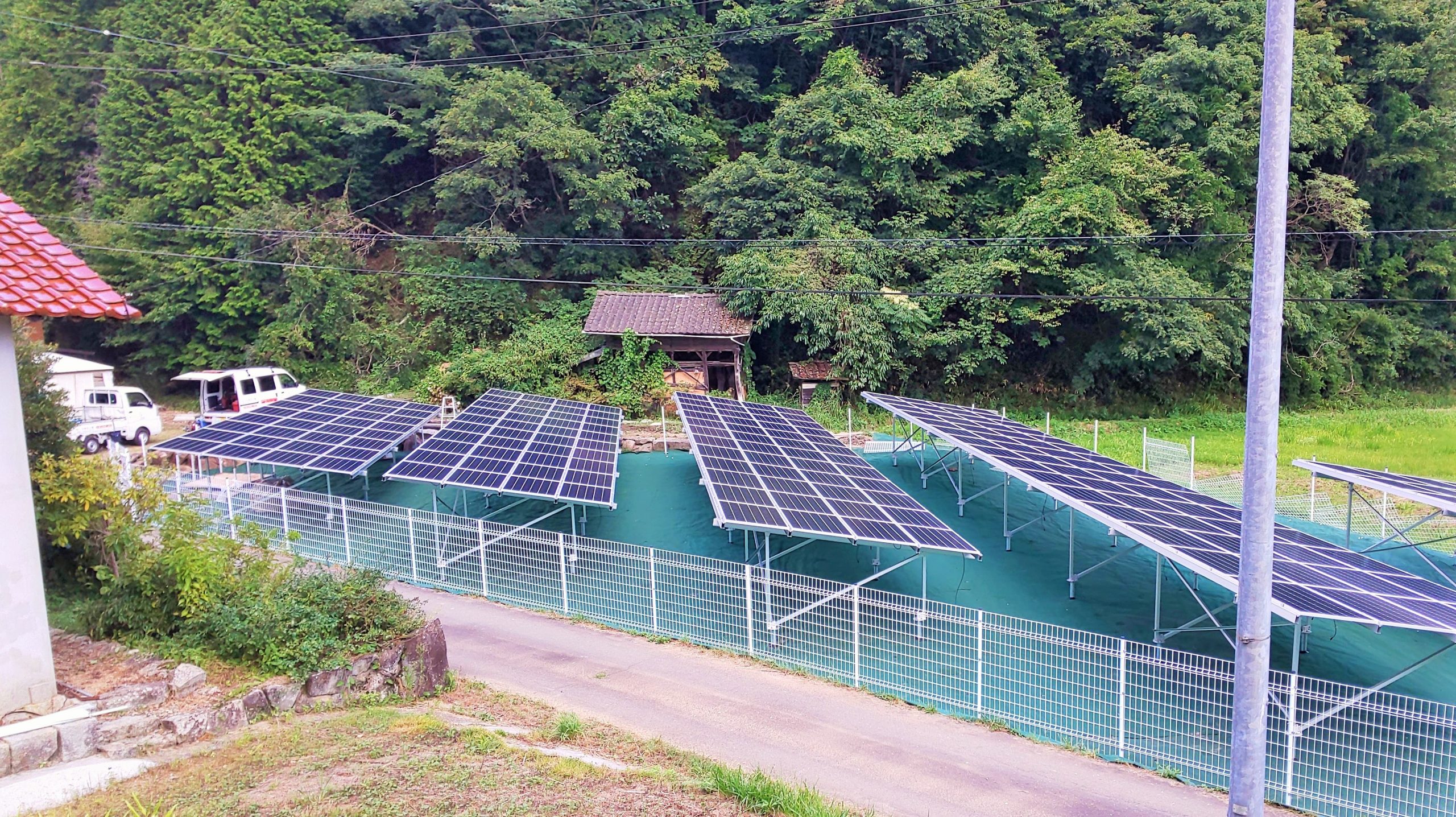

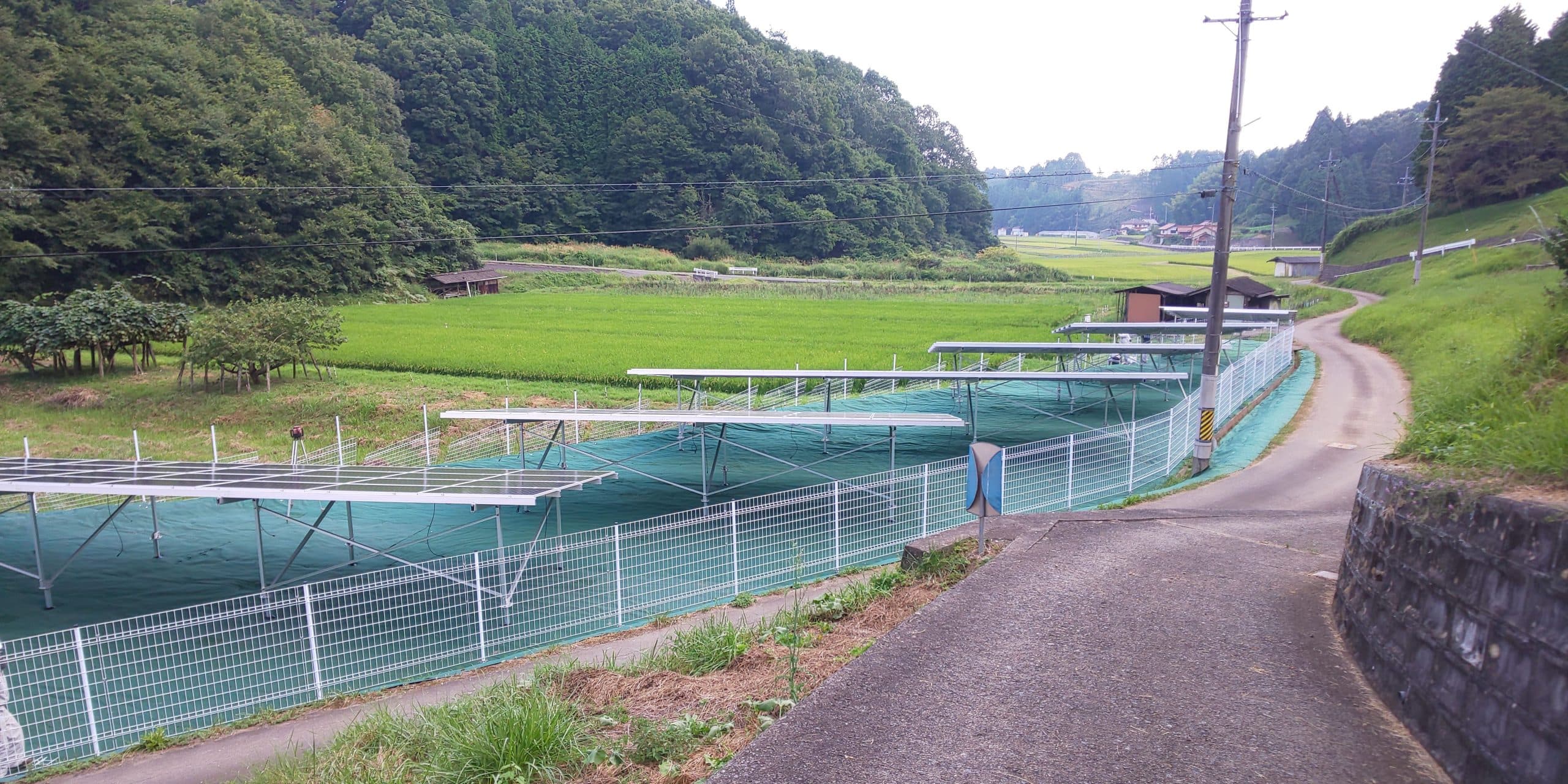

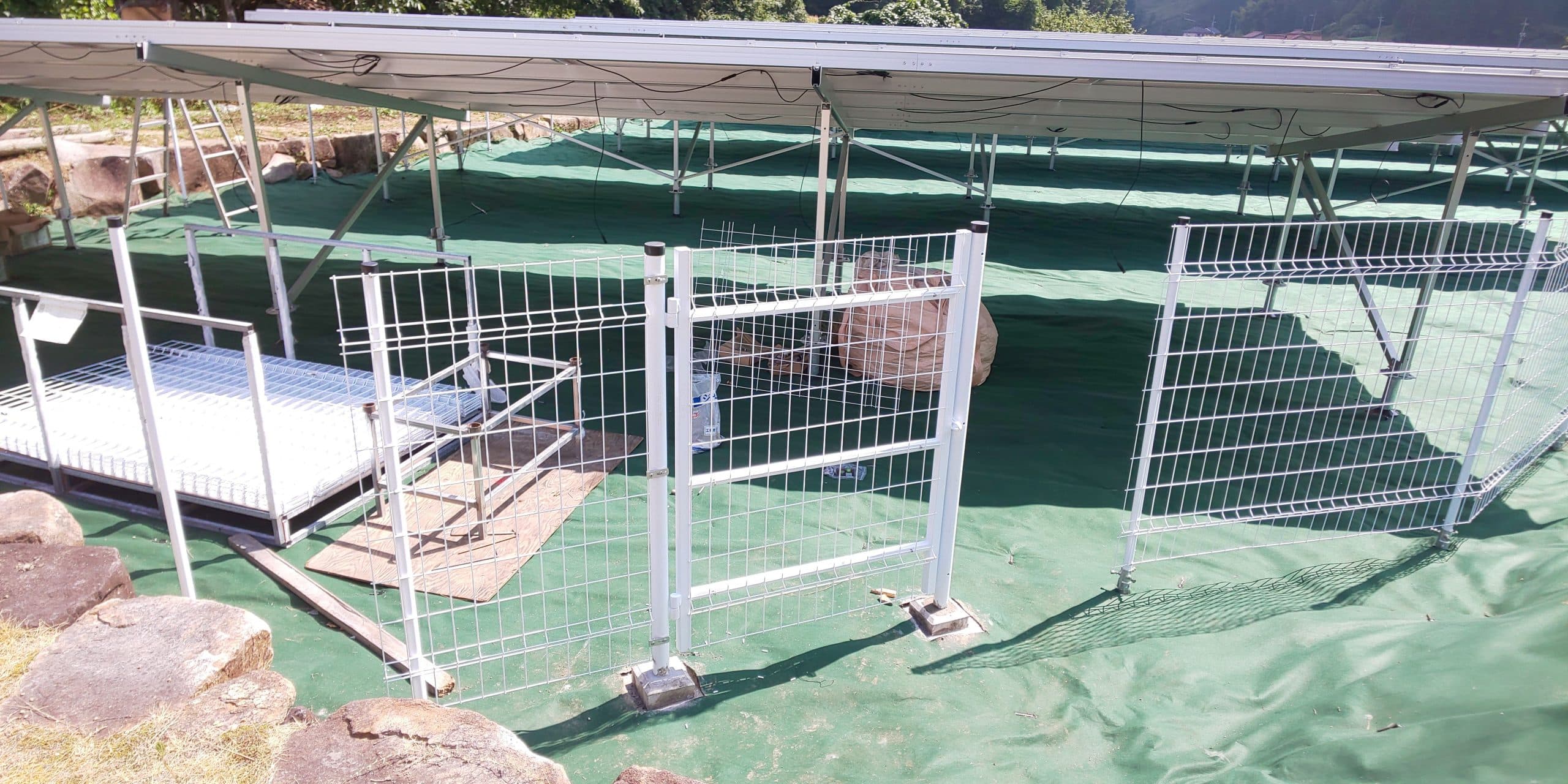

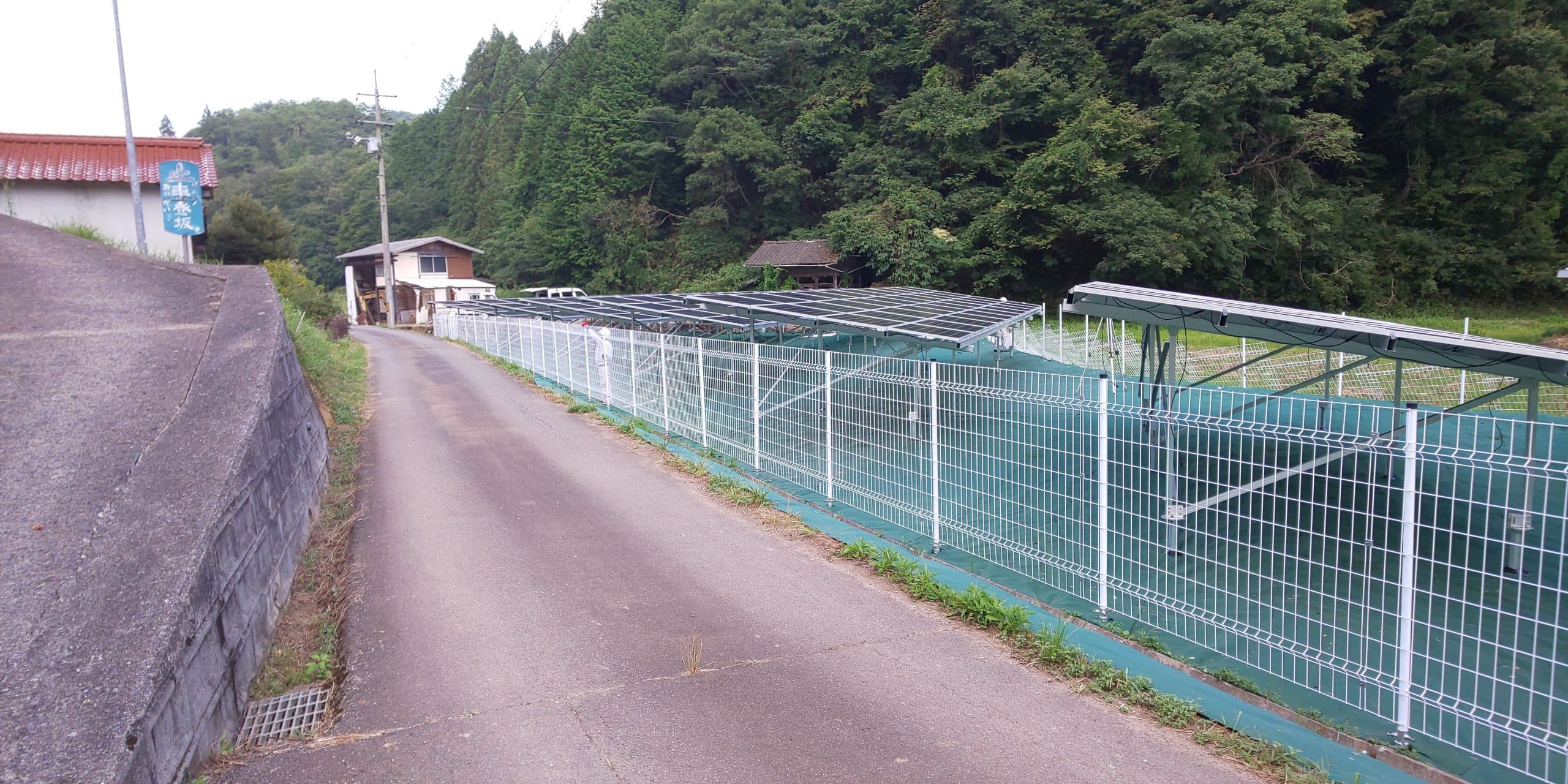

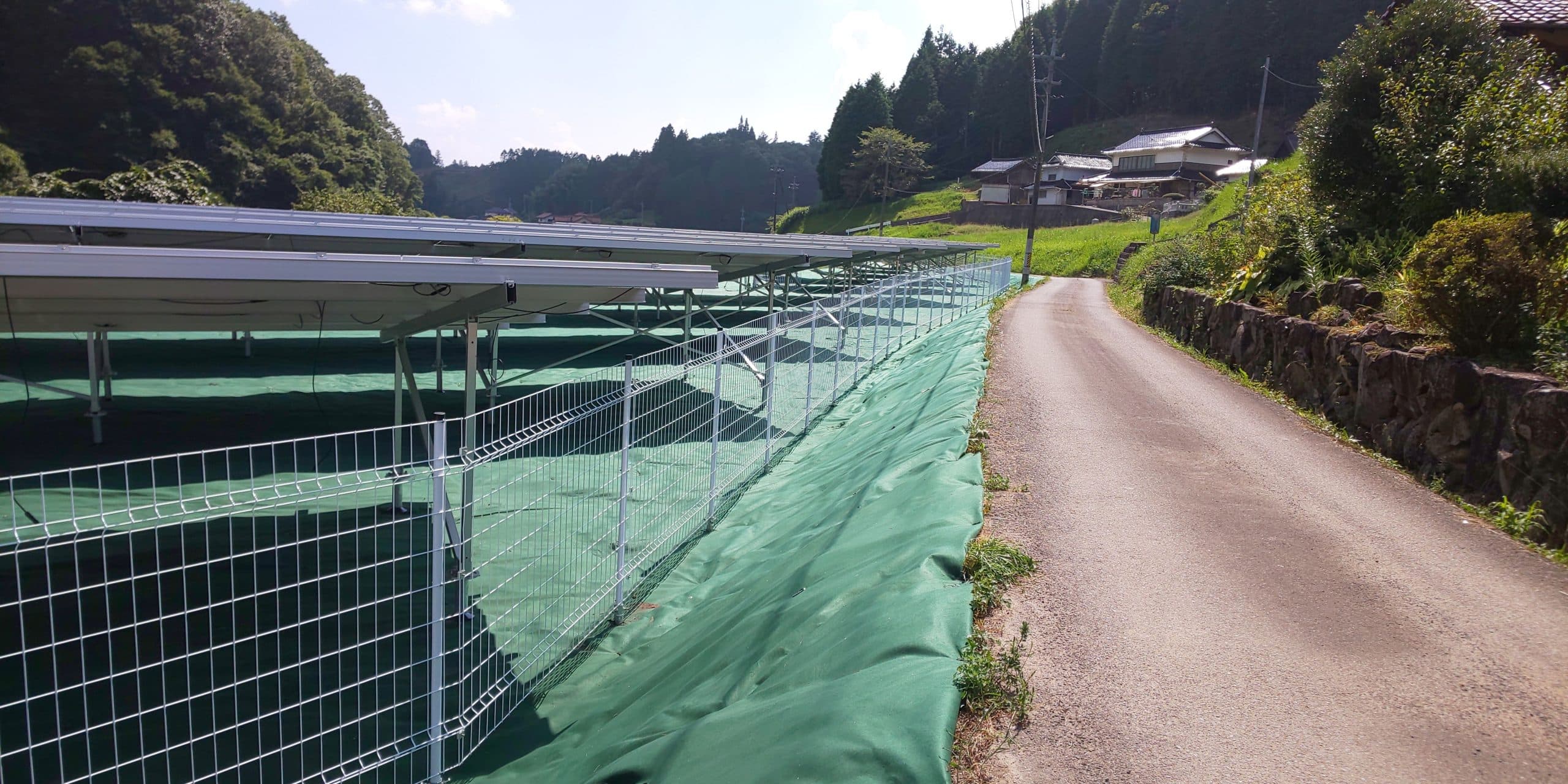

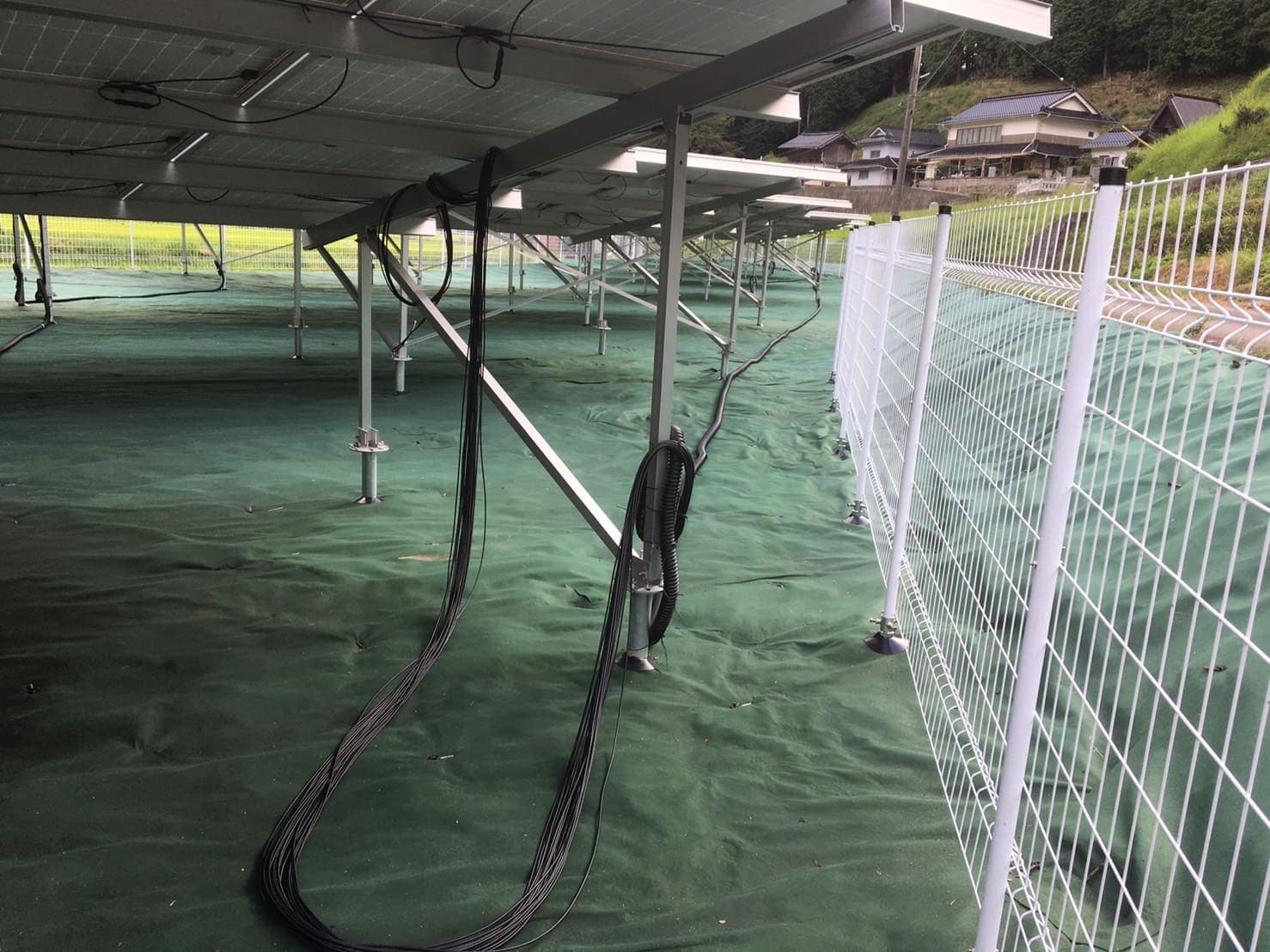

立ち入り防止措置のためフェンスを設置していきます

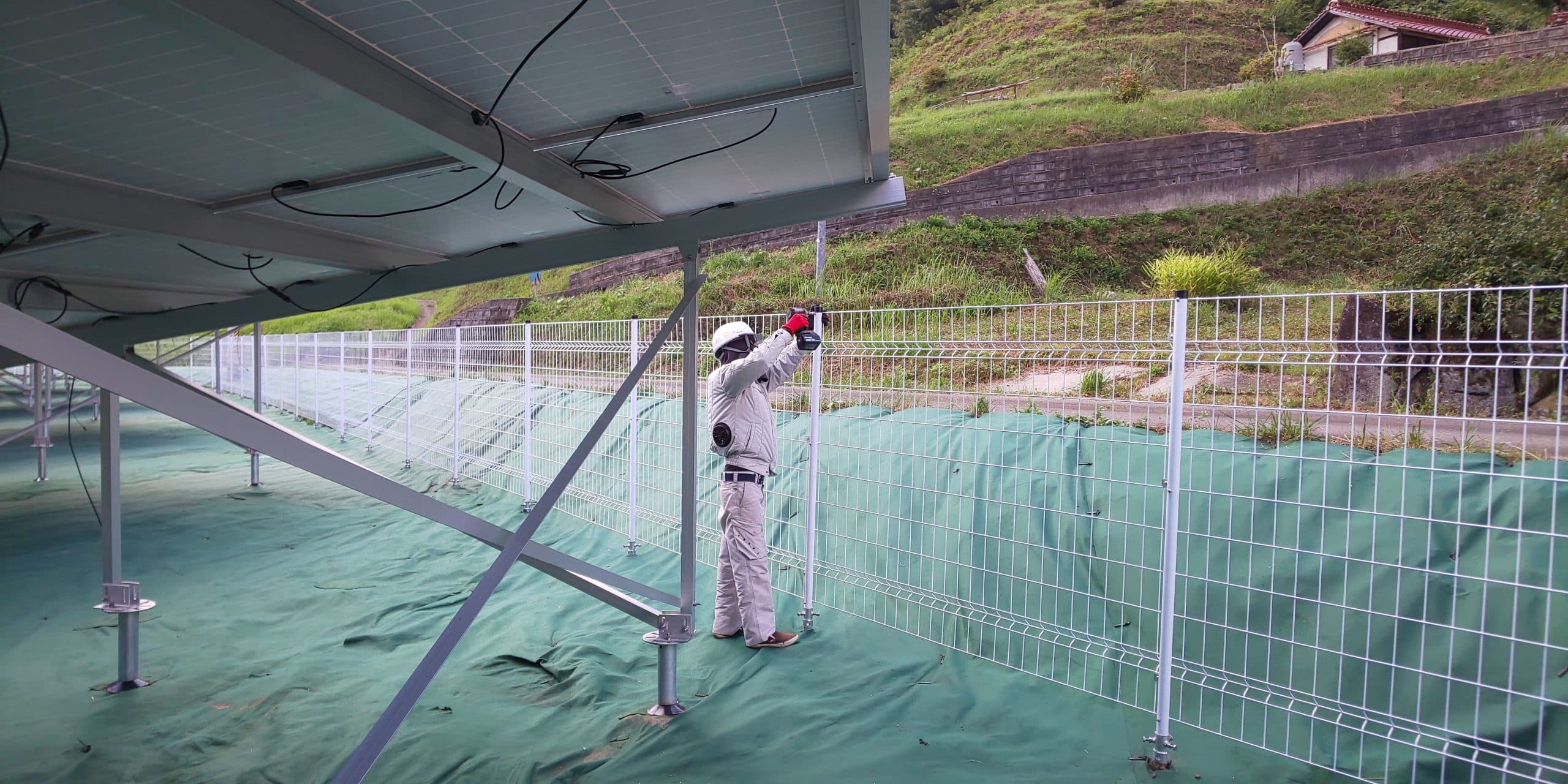

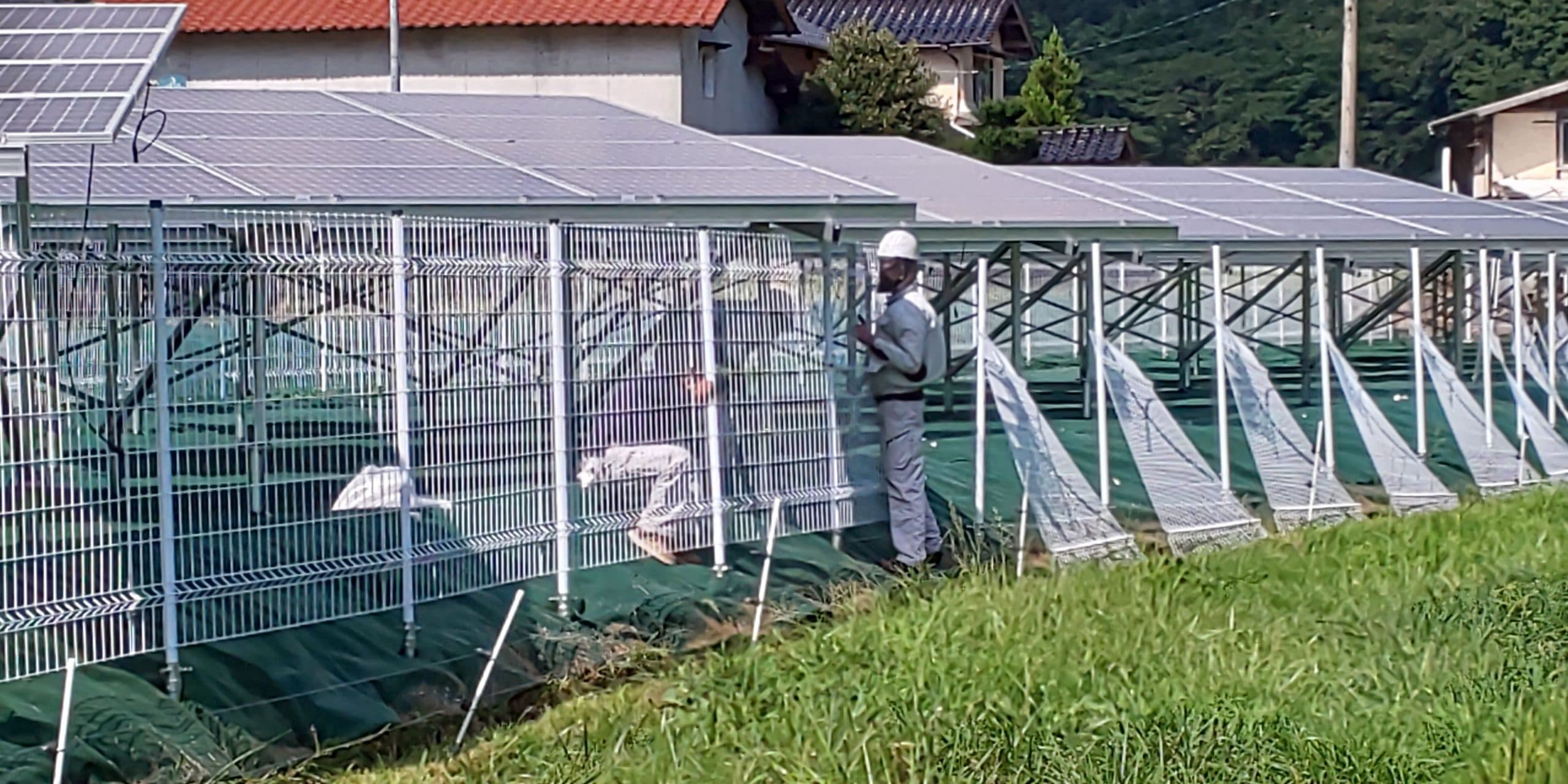

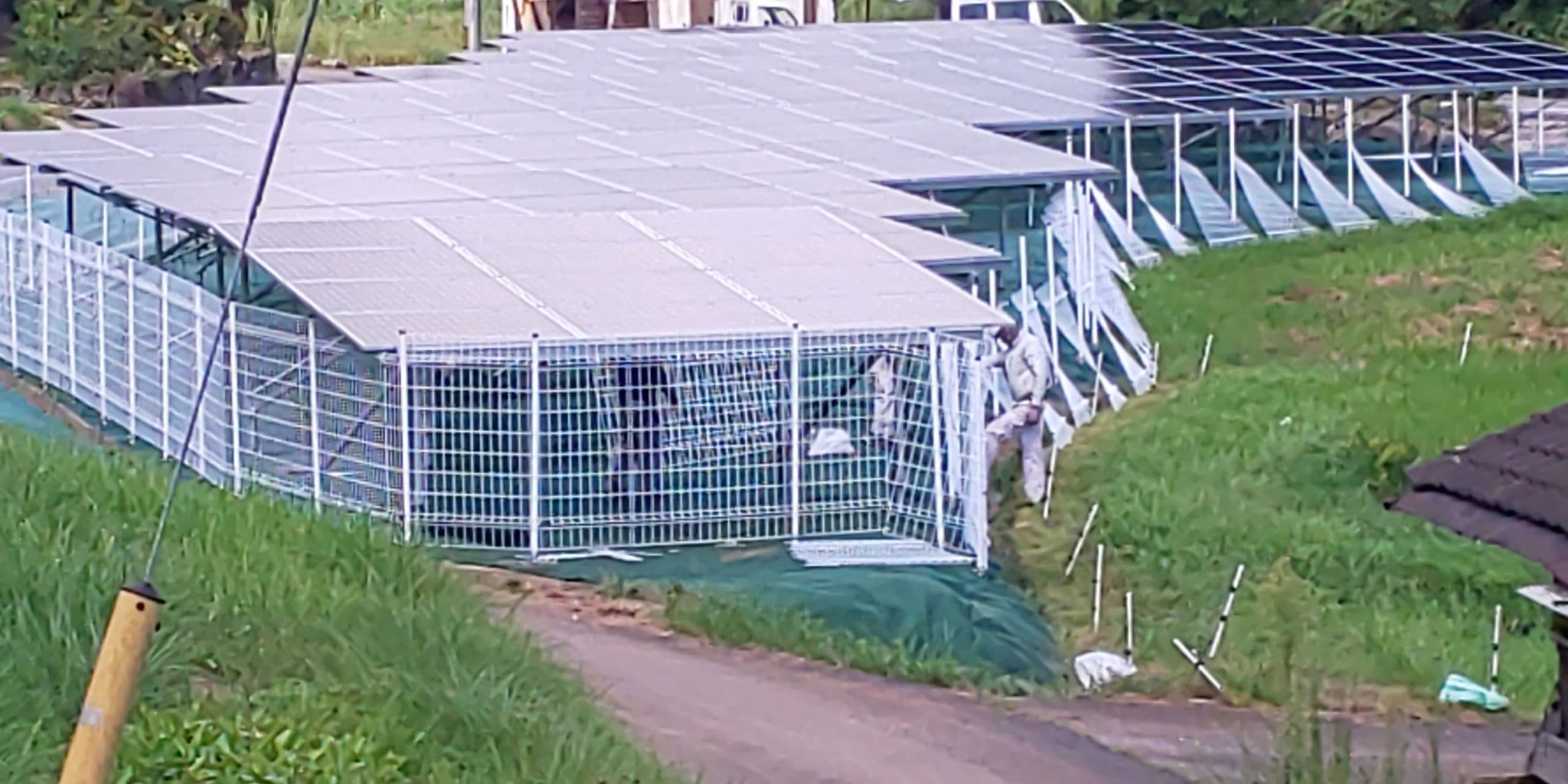

フェンス設置作業風景

フェンス・柵は太陽光パネルやパワコンなどの設備から距離を確保する必要があります

万が一漏電などがあった場合に触れた場合に感電する恐れがあります

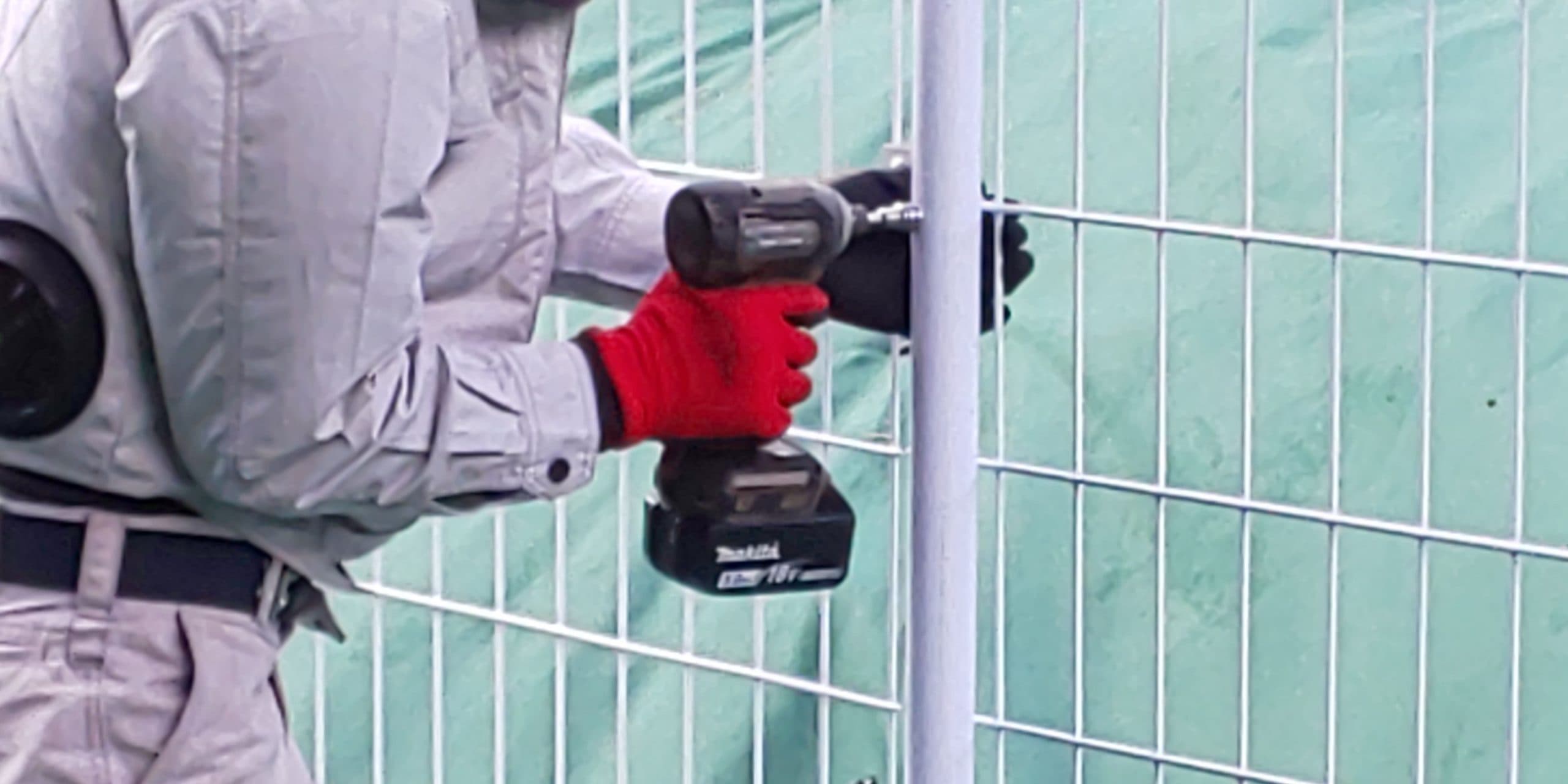

取り付け金具金具でしつかりと固定

太陽光発電は電気が流れているので漏電が発生している場合は触れれば感電する恐れがあります

パネル設置後の系統連系をおこなっていきます

普段の生活の中で使用している電気は電力会社から供給されています

太陽光発電システムで発電した電気は直流電力

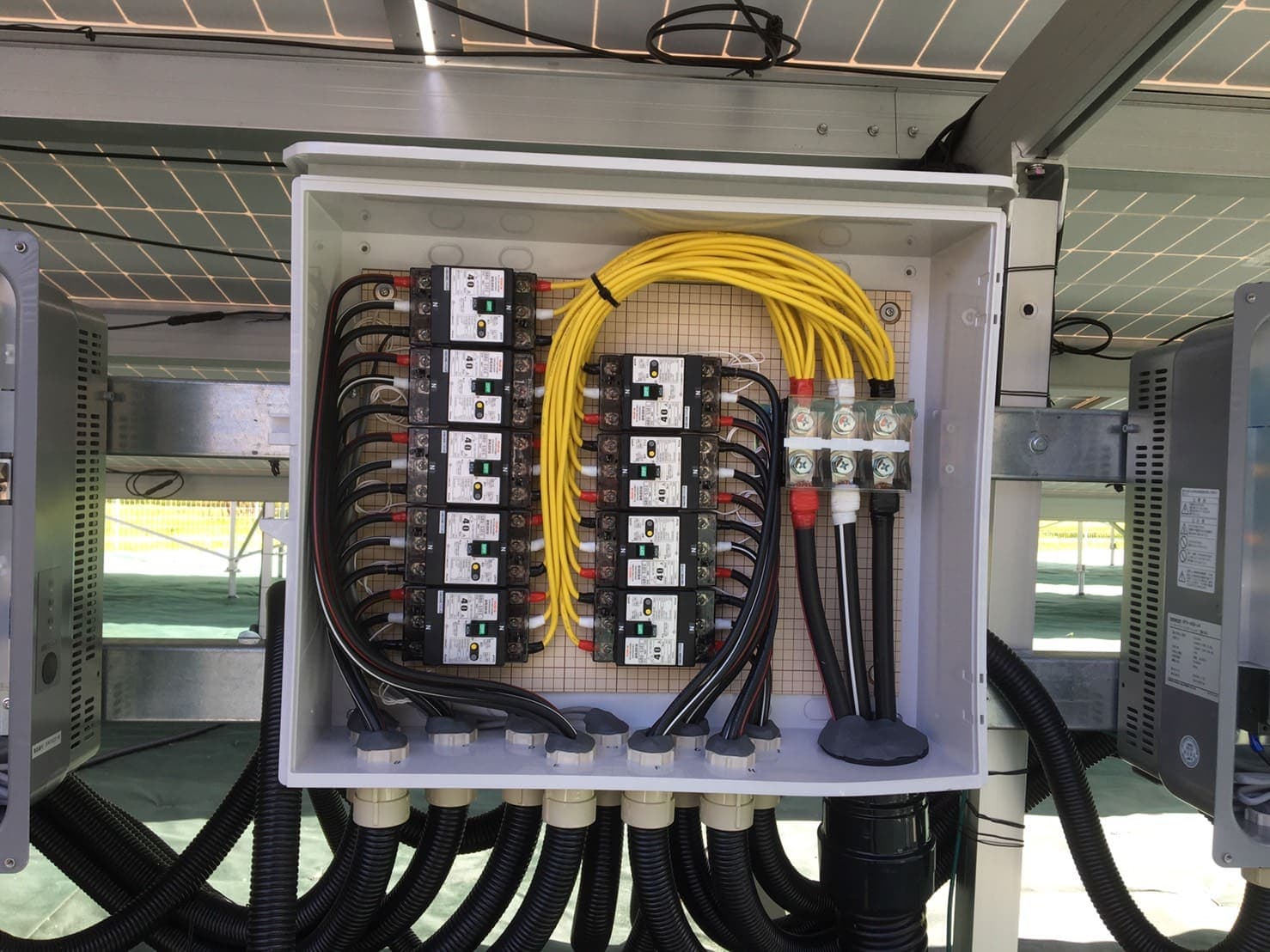

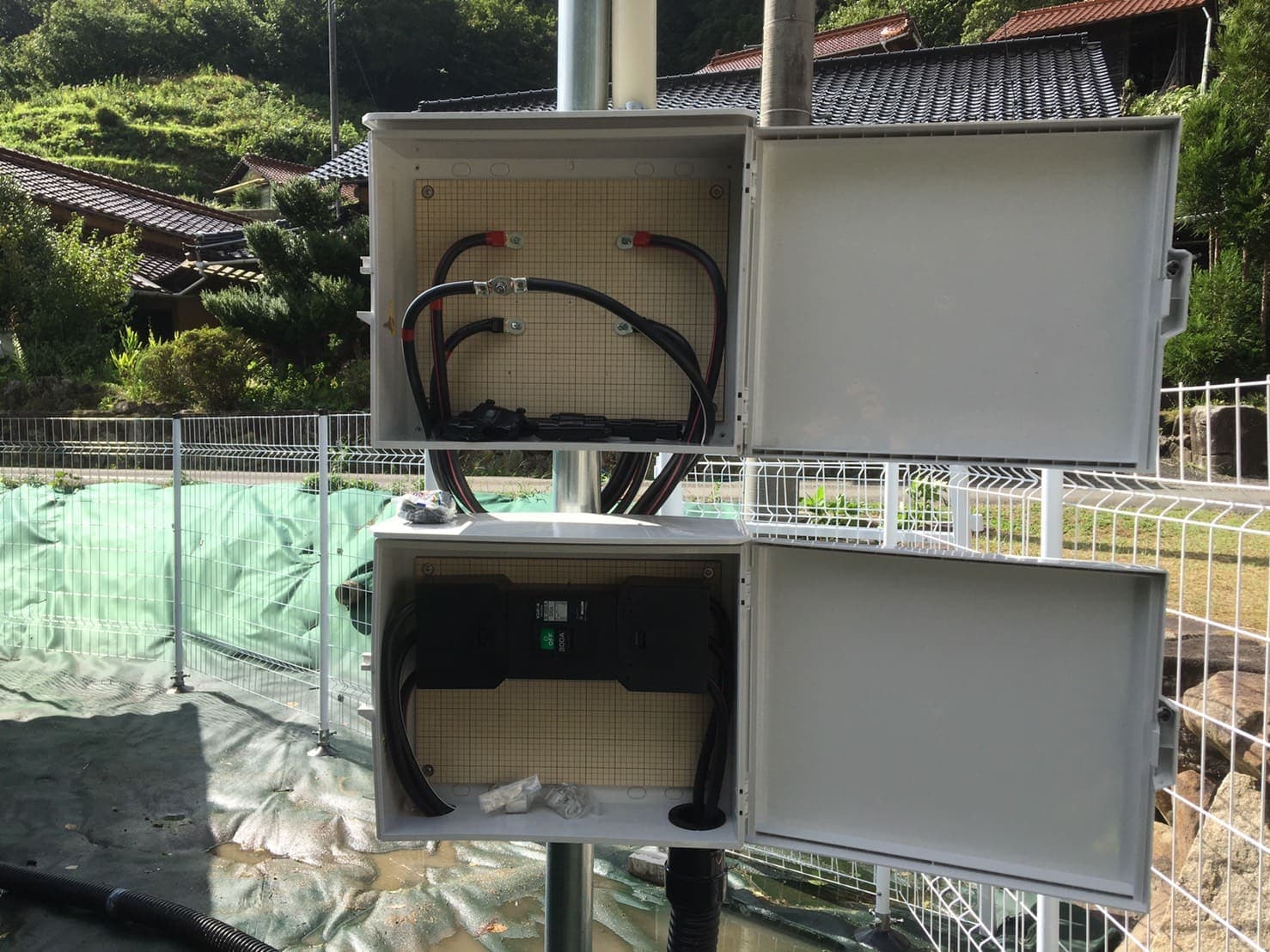

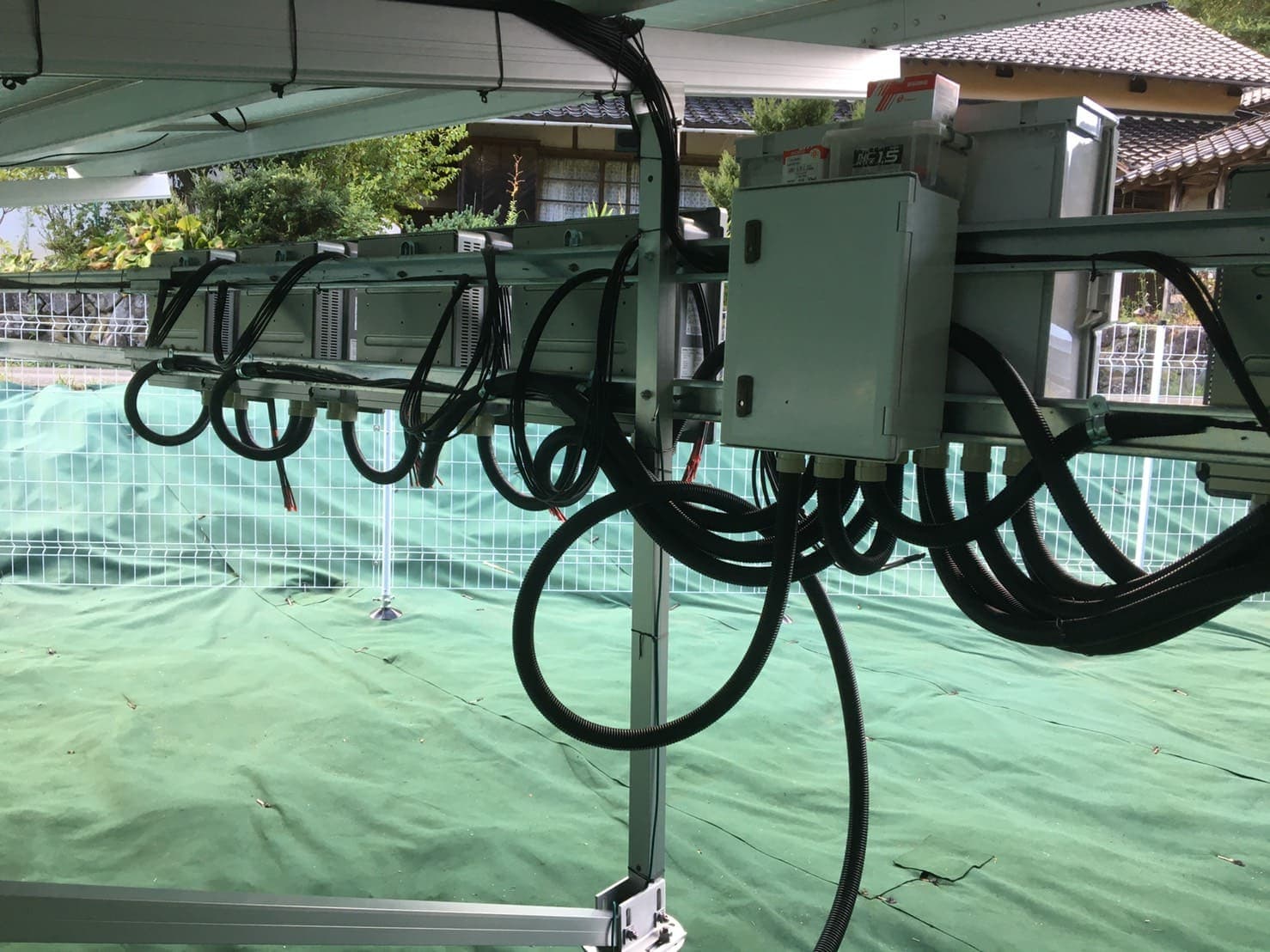

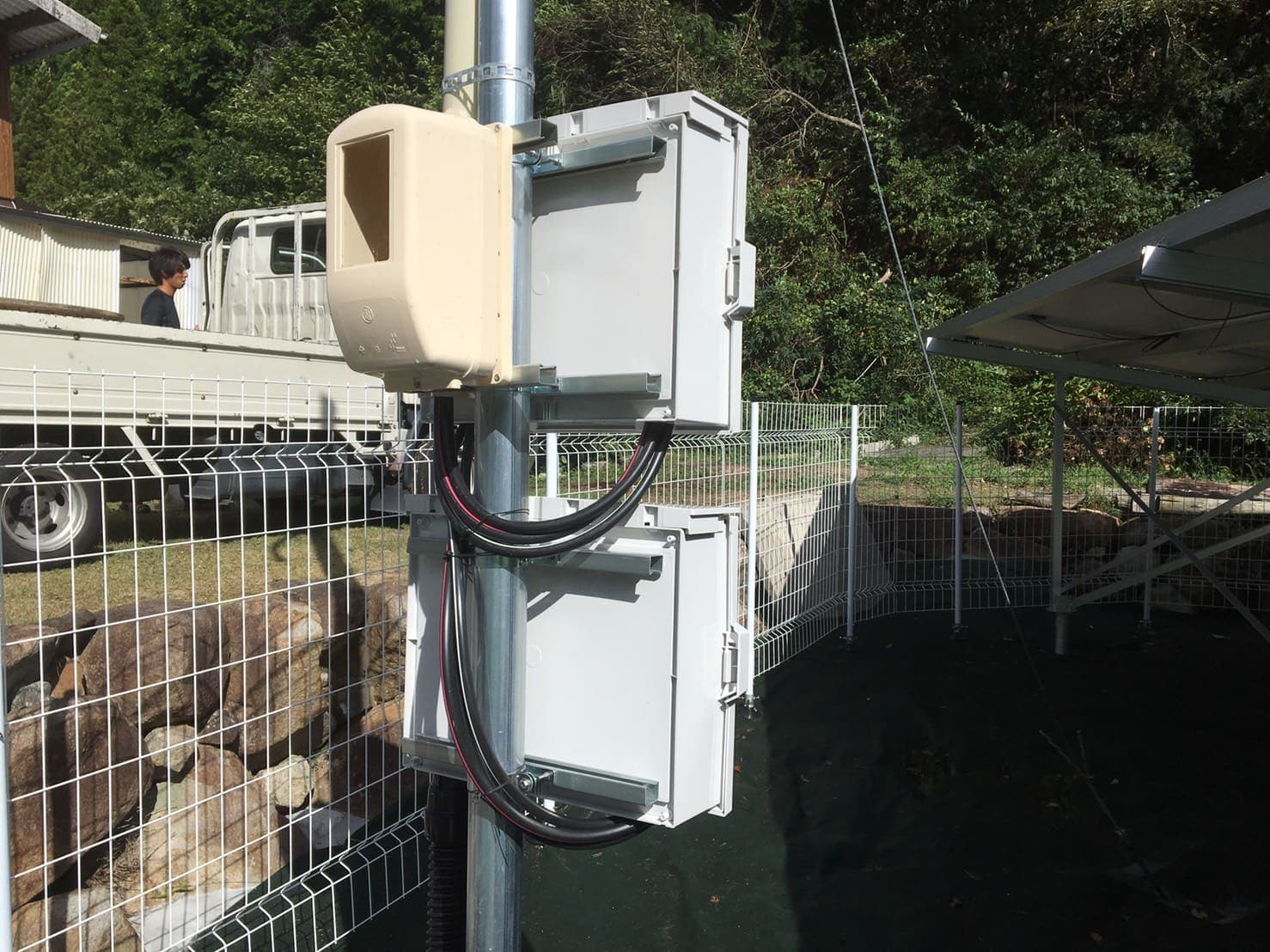

系統連系にはパワーコンディショナーや接続箱、売電電力計などの周辺機器などが必要

ＰＣは直流・交流の電力変換と同時に電圧調整や周波数安定化機能を併せて持っています

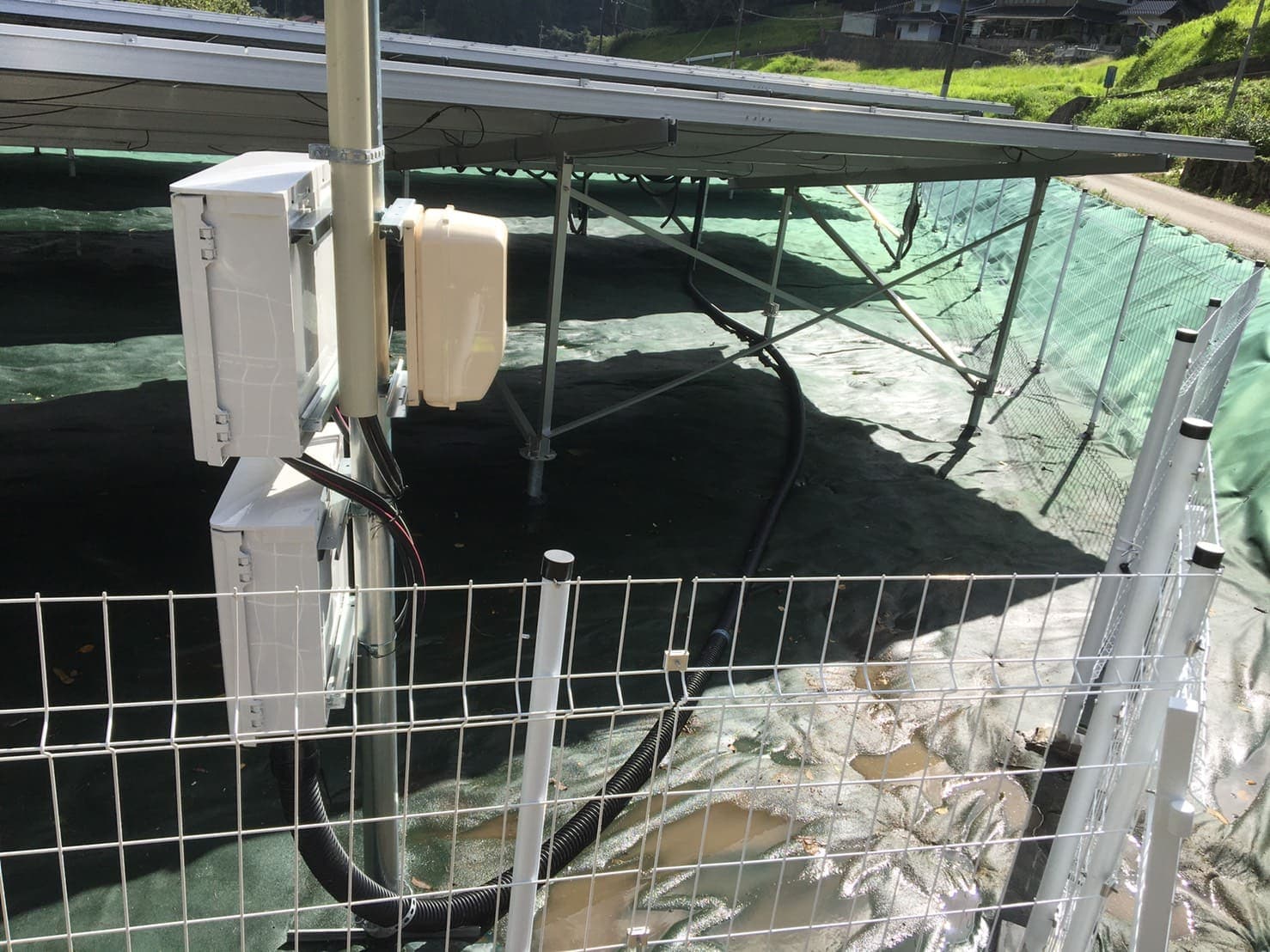

周辺機器を設置したうえで電力系統に連系することができます

系統連系とは・・・電力会社の送配電網に接続することいいます

太陽光発電でつくった電力を売電できるようにする必要があります

家庭の家電製品などで使用している電力は交流電力なので電力を変換して系統連系します

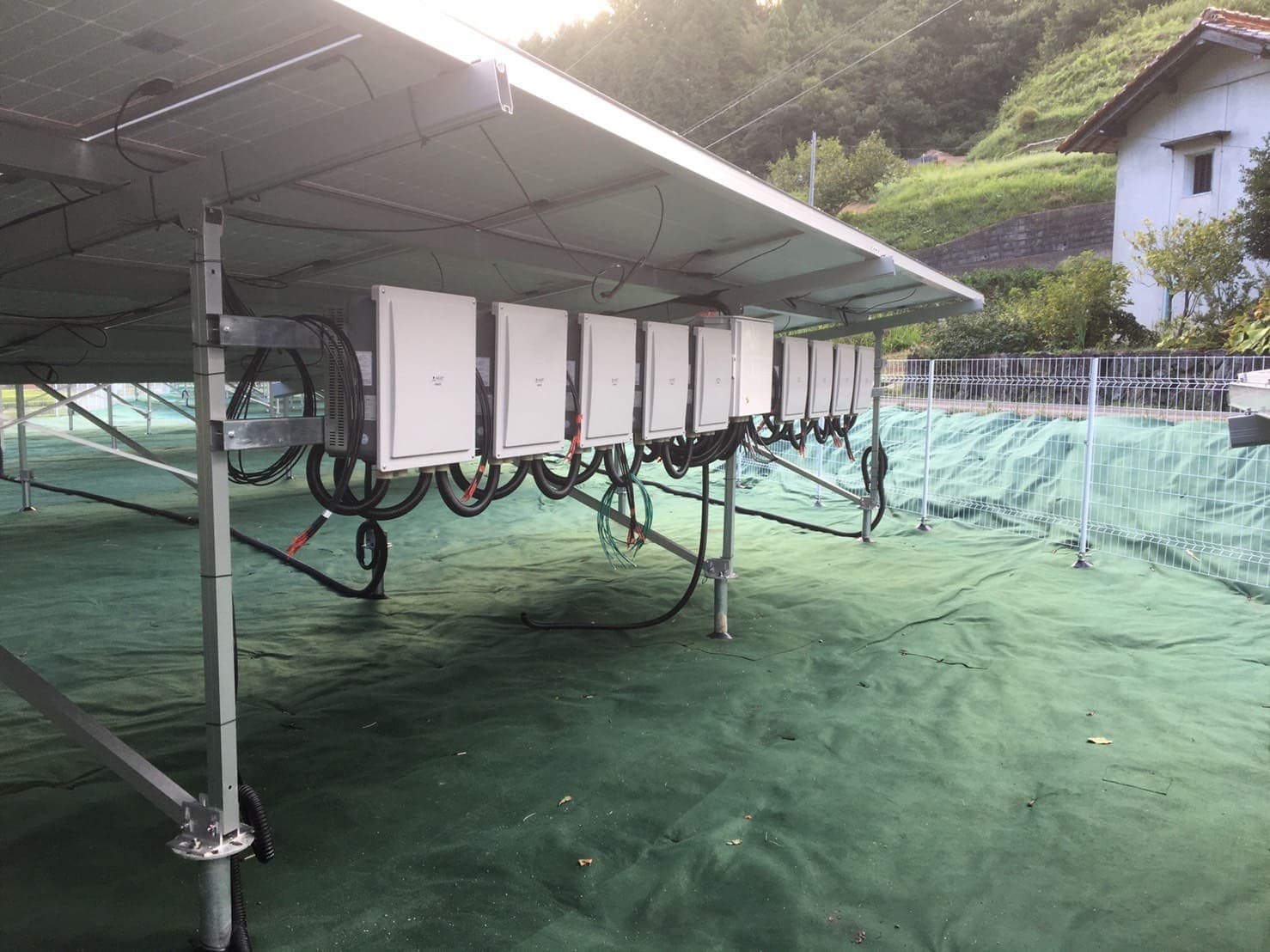

パワーコンディショナーで電気の種類を変換して系統連系します

ＰＣを経由する事で安定した電力が供給可能となります
