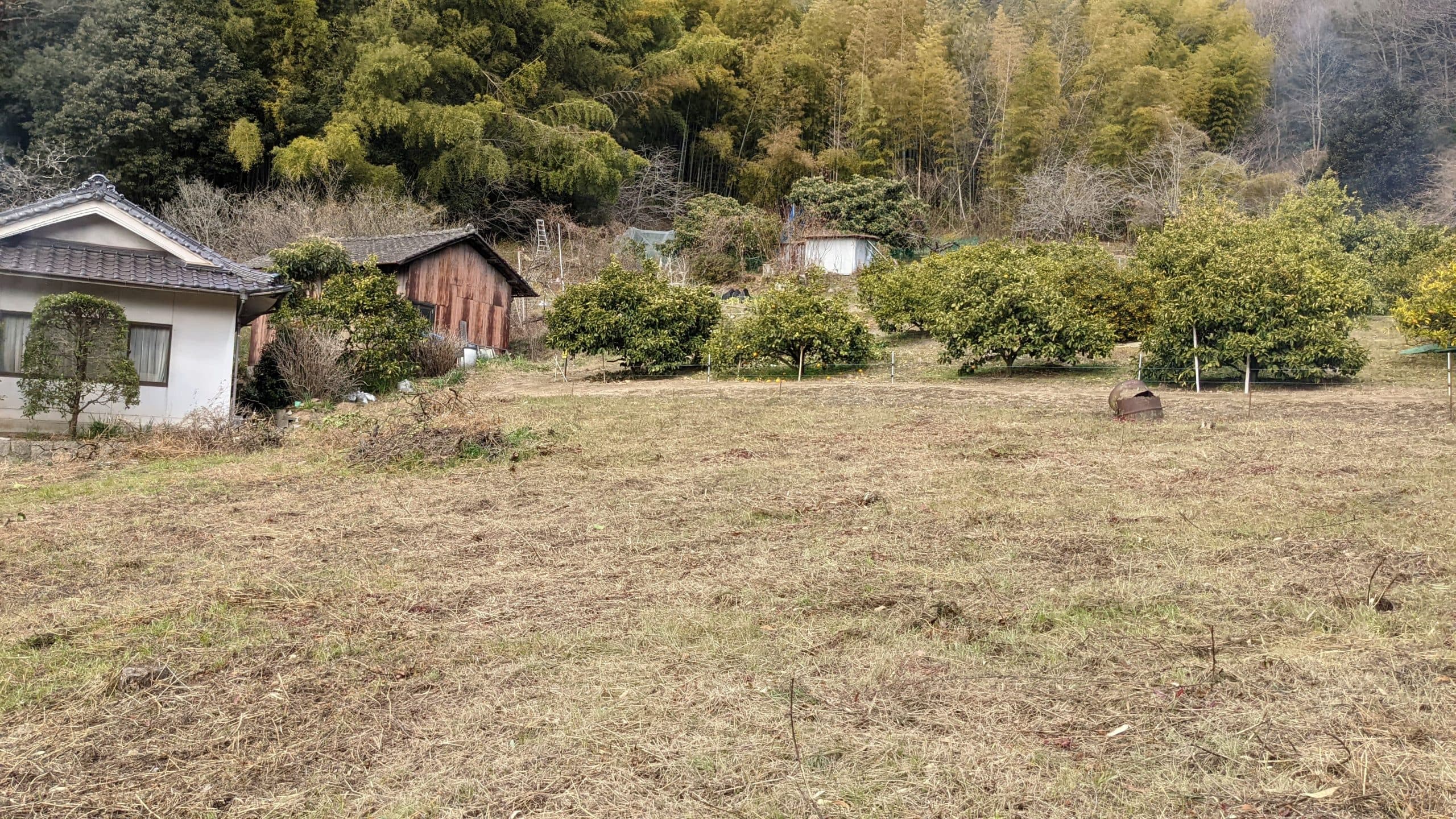

草刈り風景

杭の位置出しが正確でないと架台設置に支障がでます

防草シートがはり終わりました

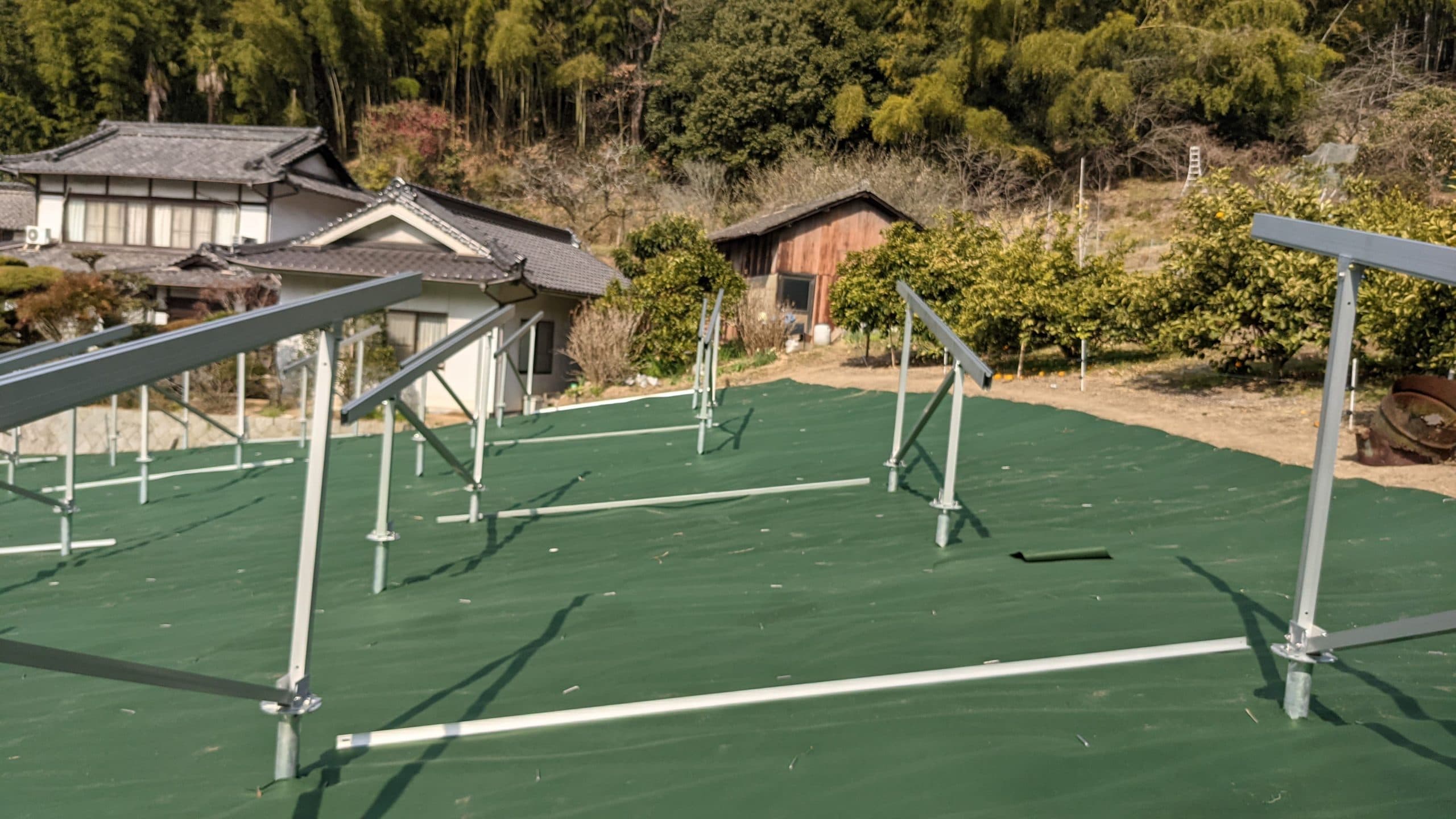

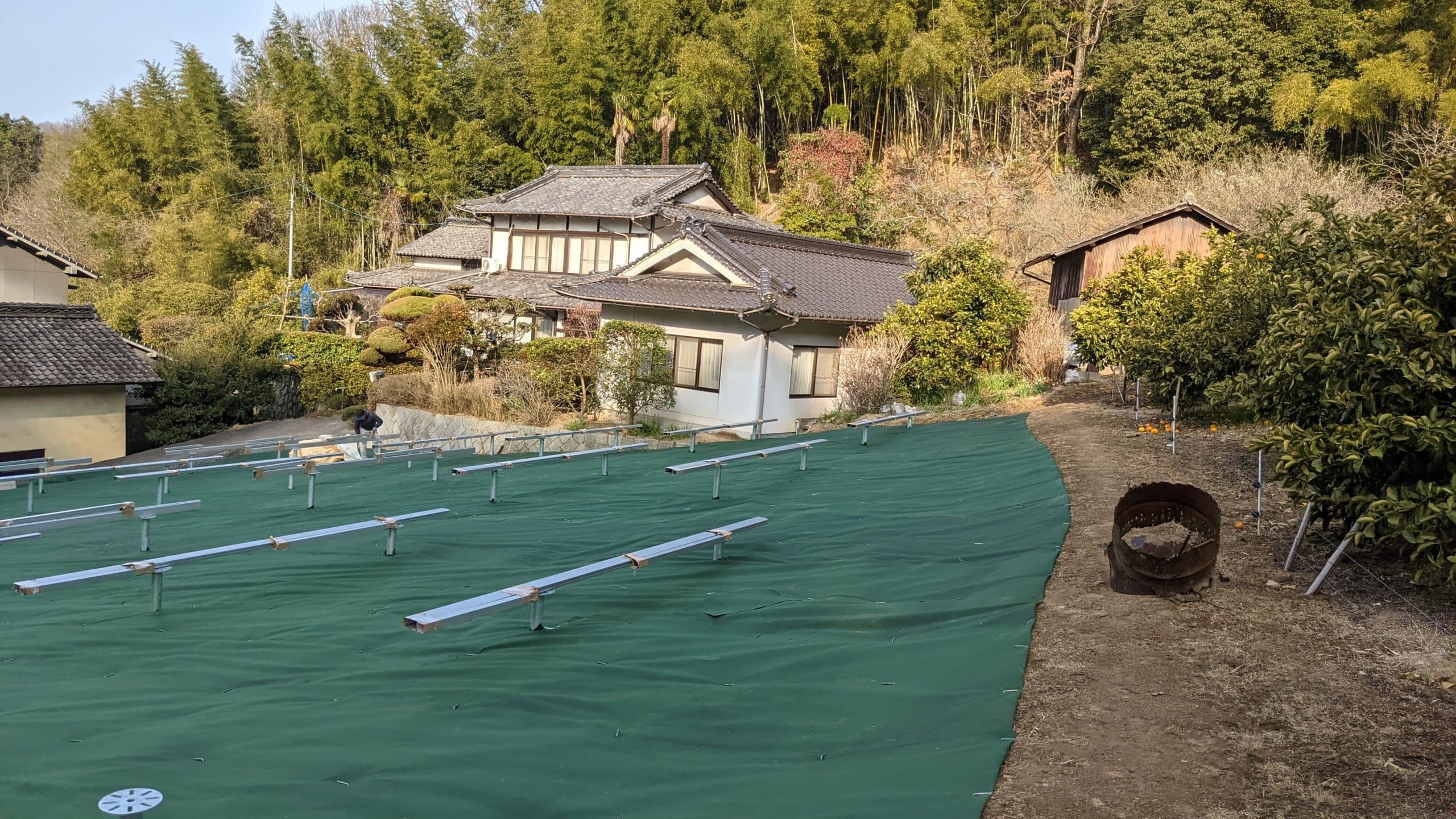

杭の頭に架台をのせてボルトでしっかりと固定

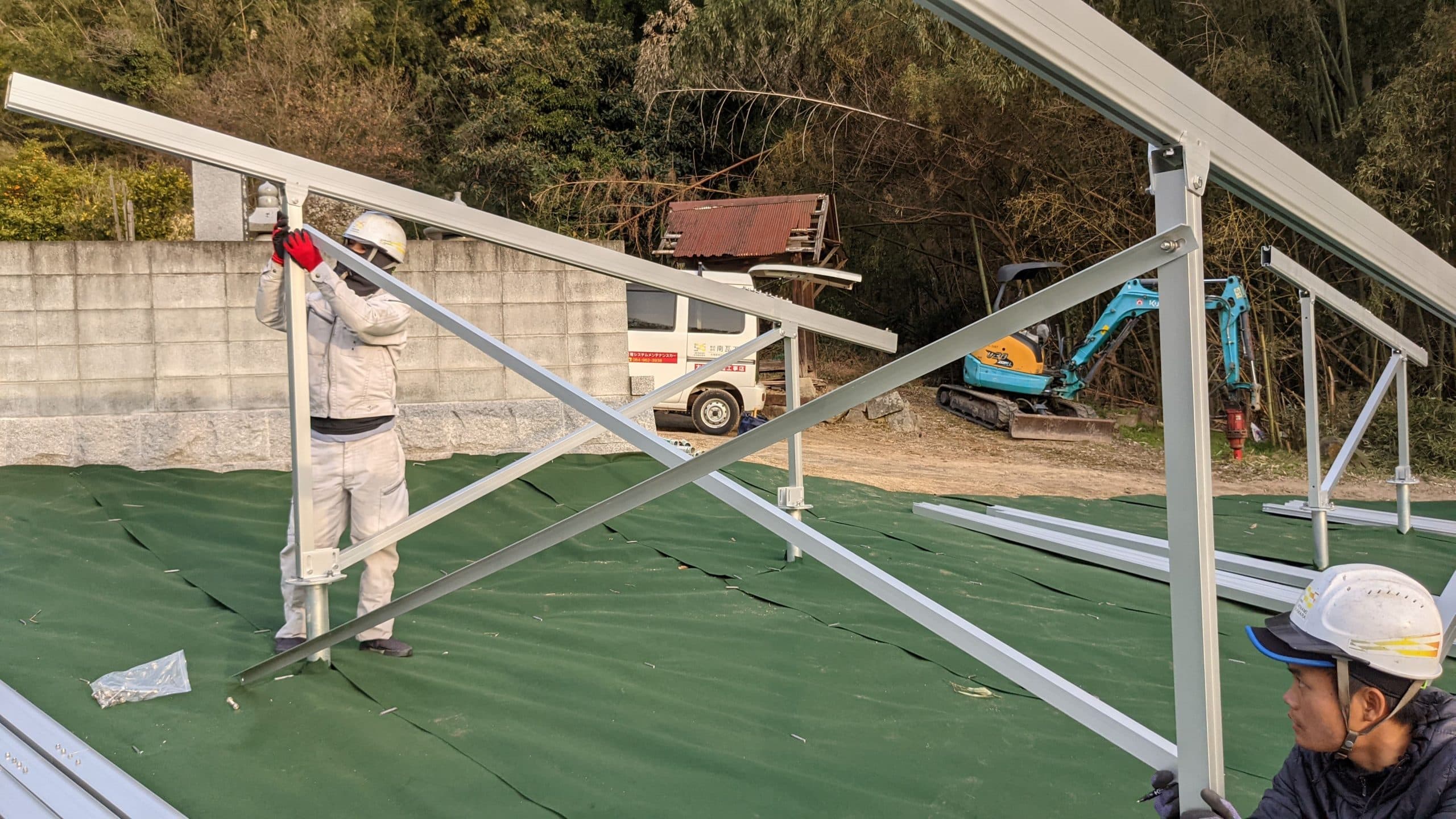

横方向にアングルの筋交いをつけ横方向の揺れなどの振動補強をします

マーキングは目視でネジやボルトの緩みを確認できます

横の段を取り付けていきます

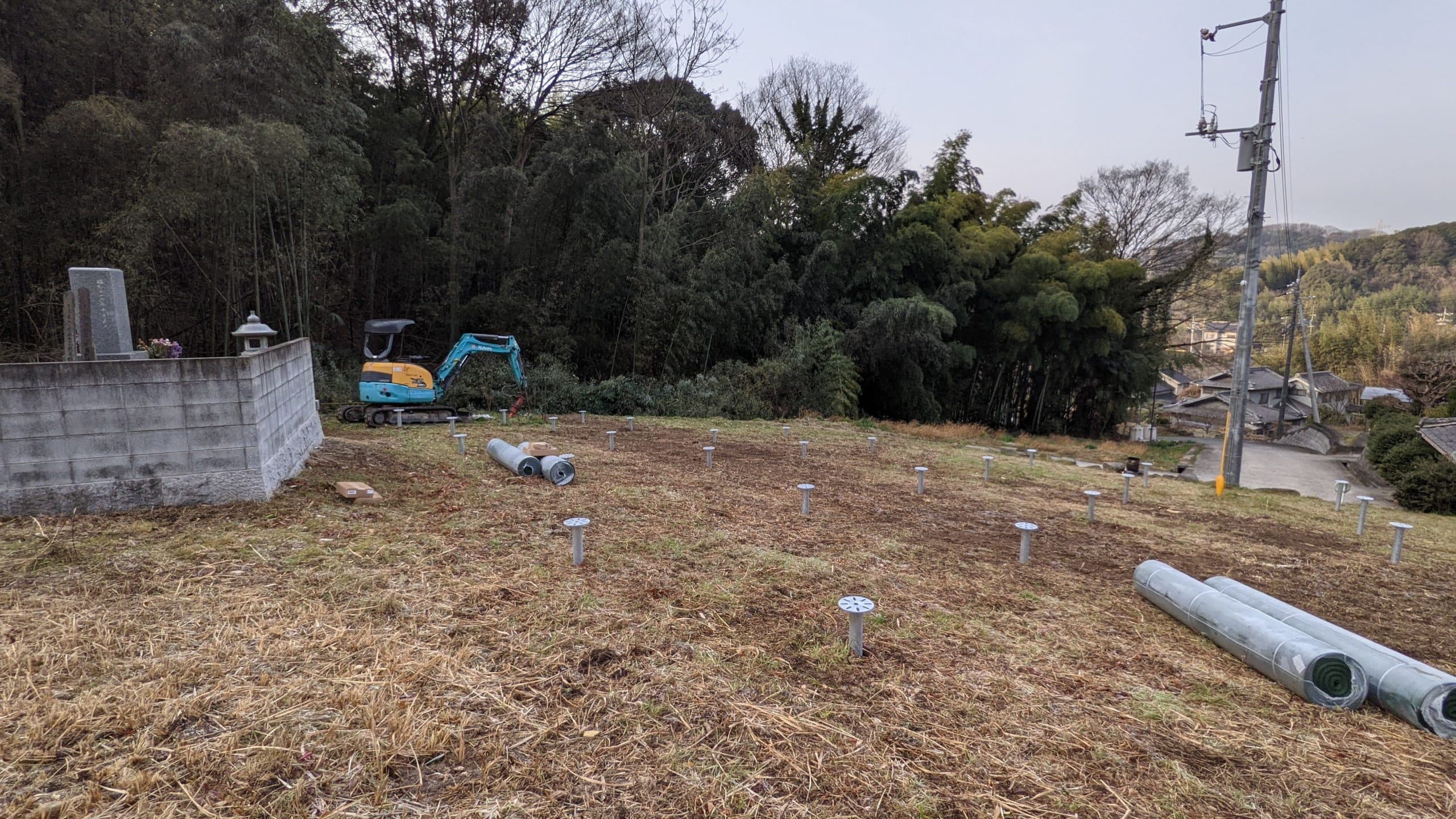

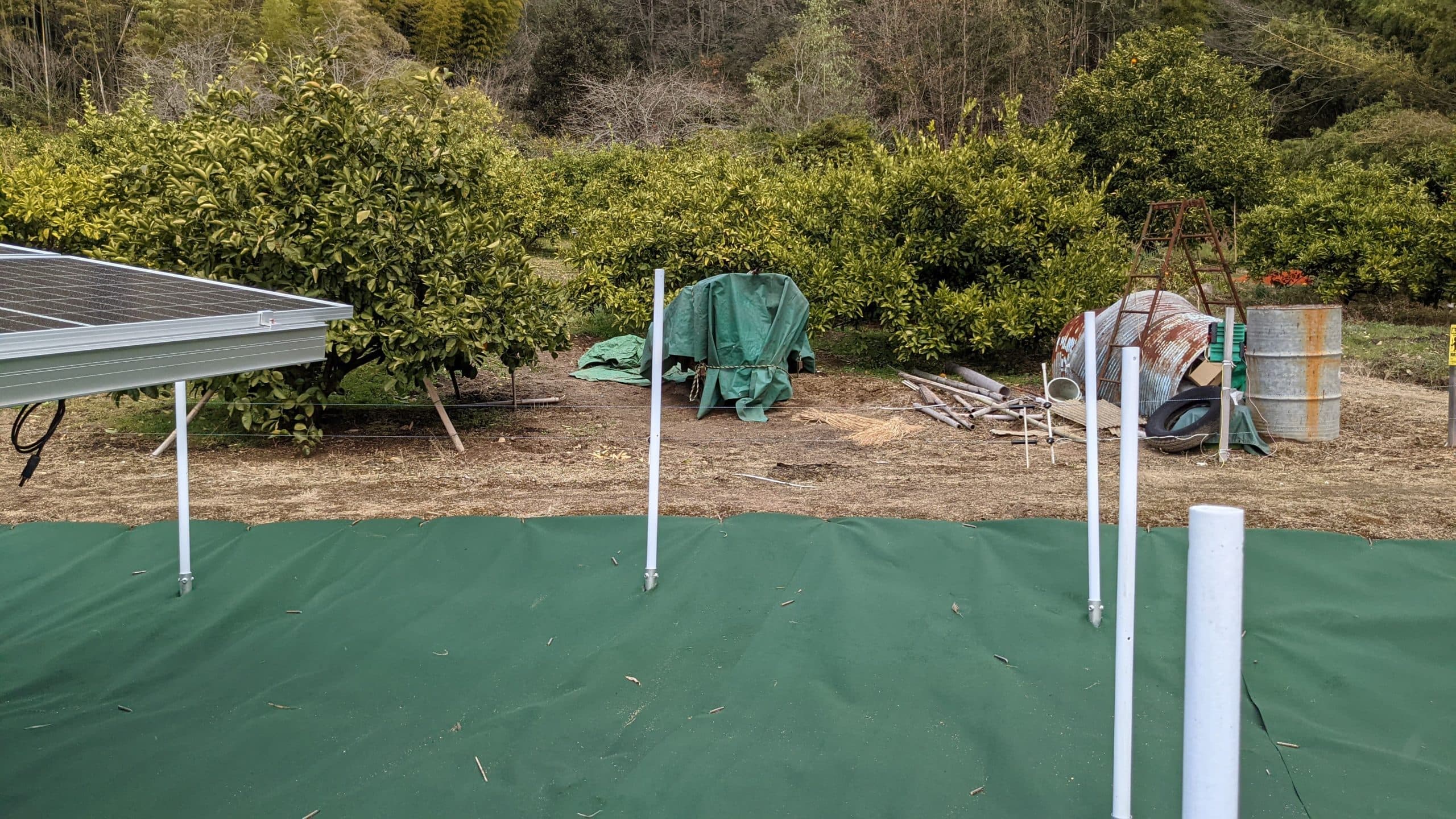

位置出しと杭打ち

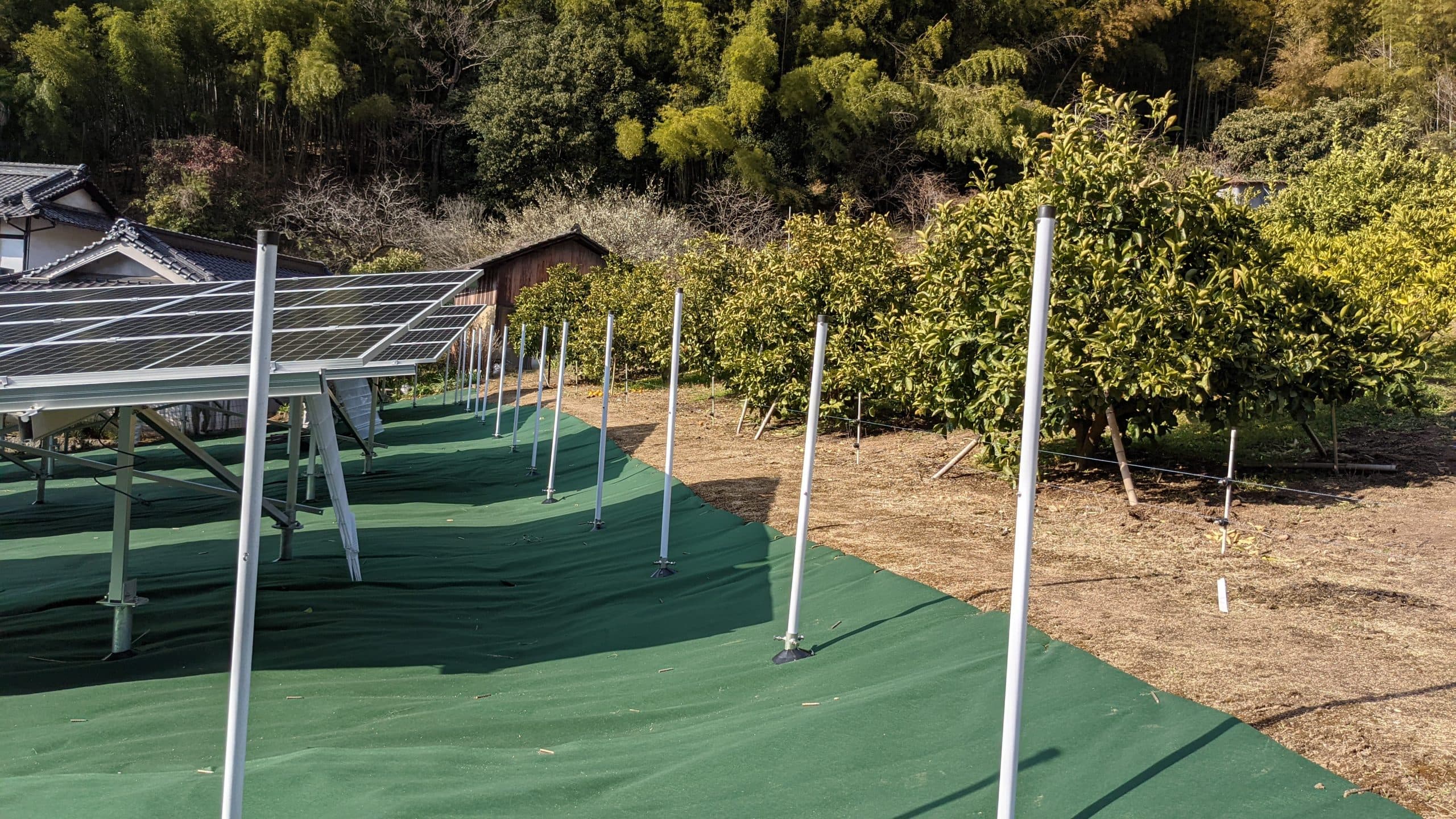

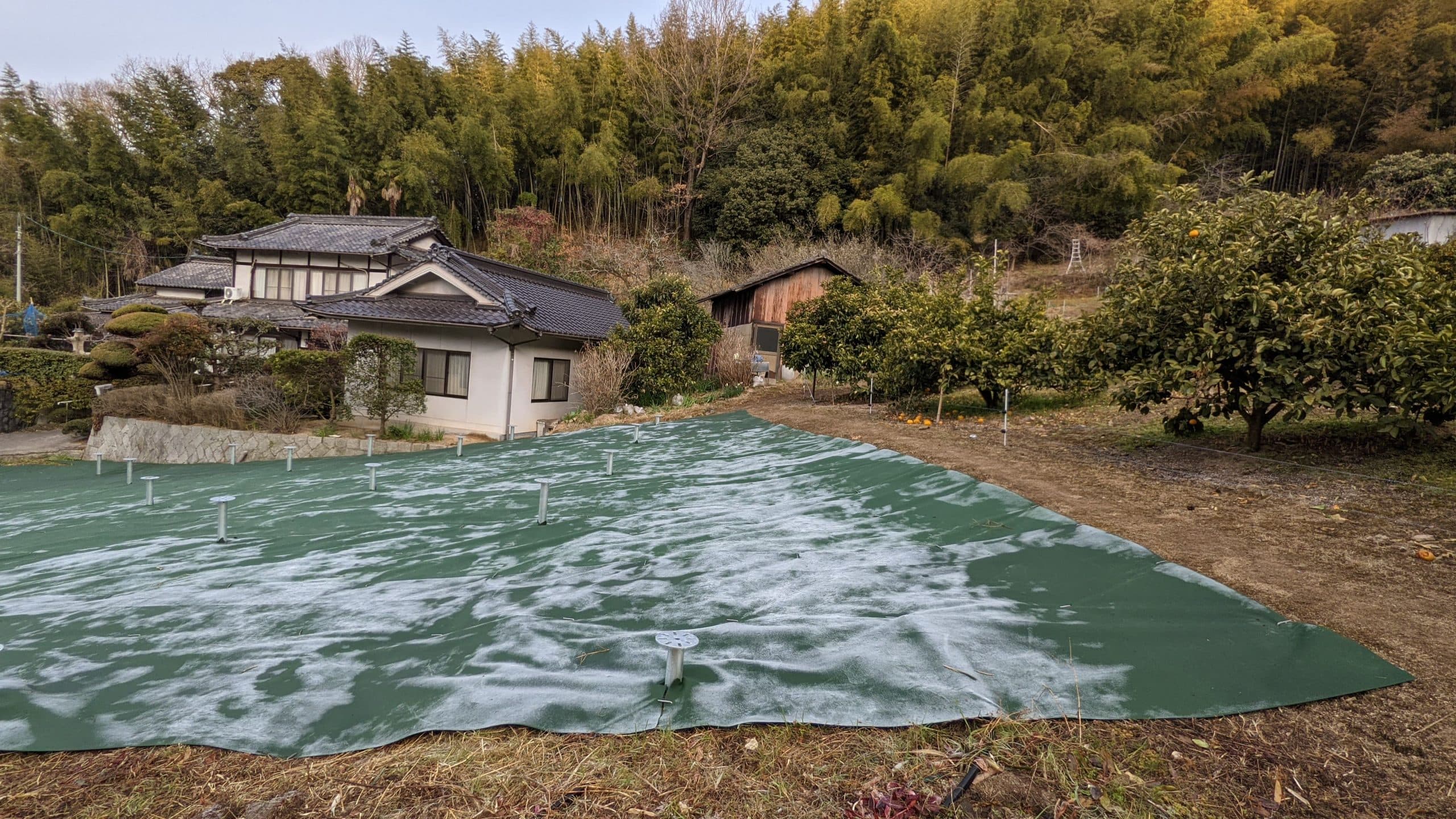

杭打ち後に追っかけで防草シートをはっていきます

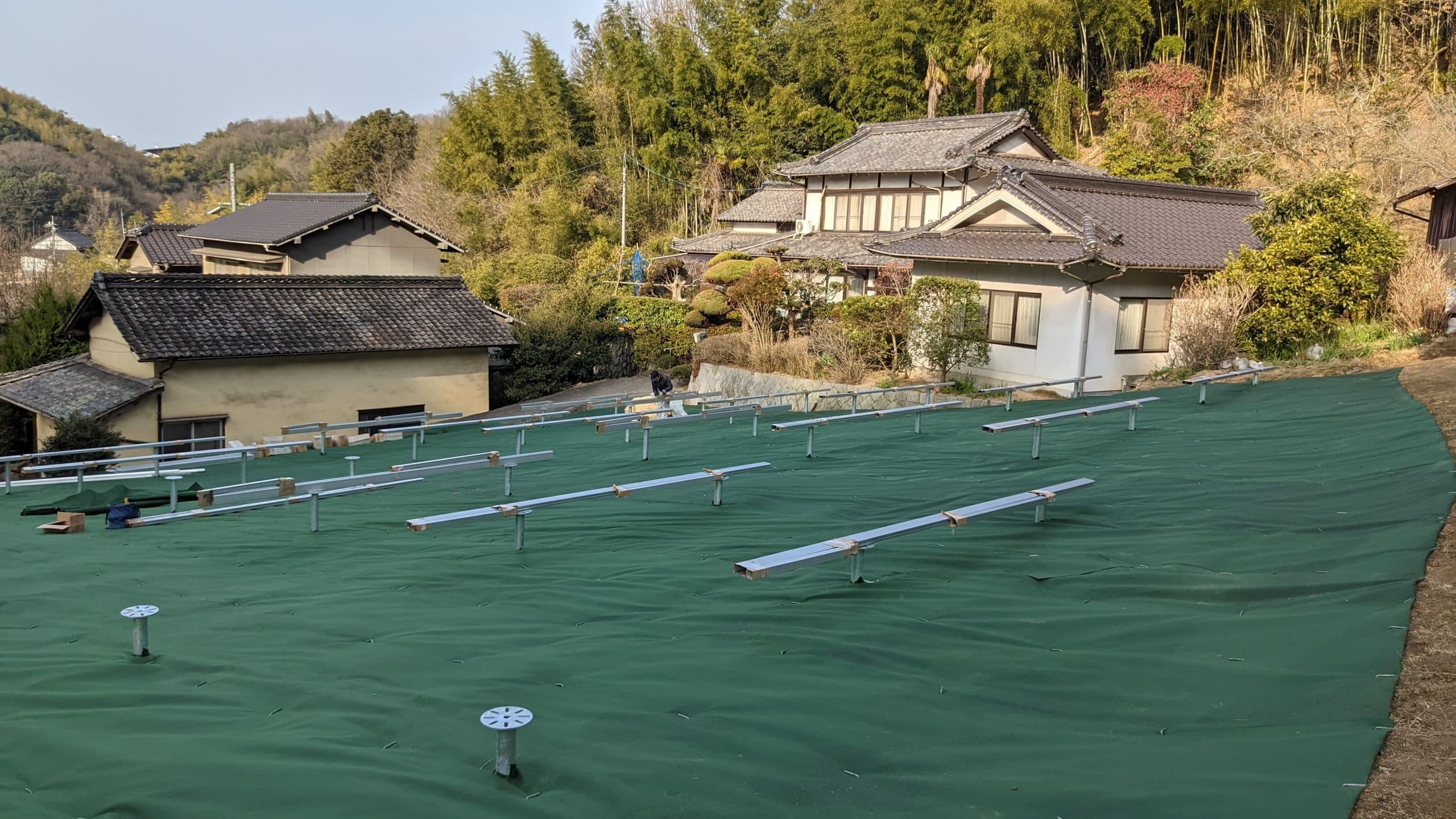

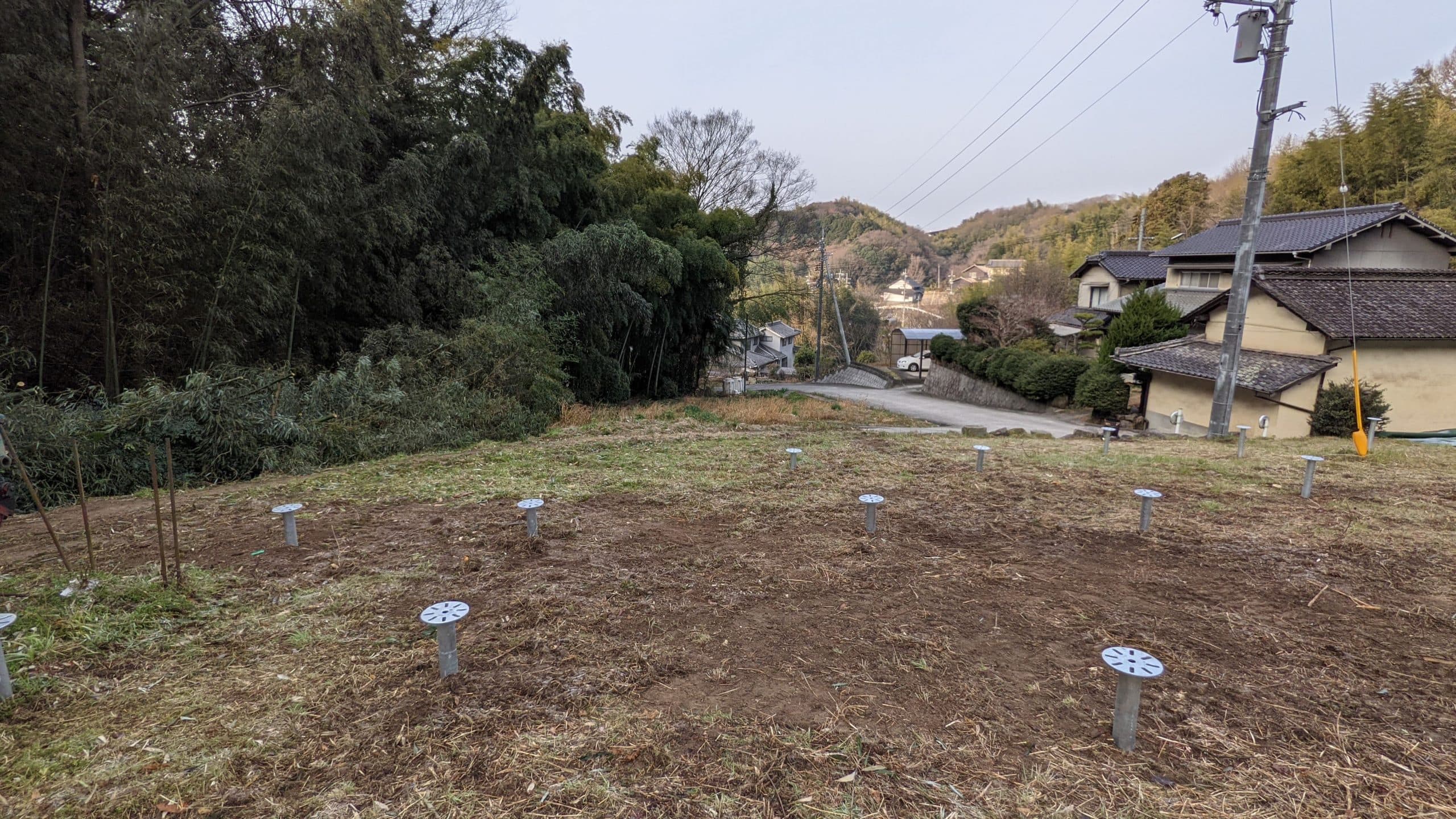

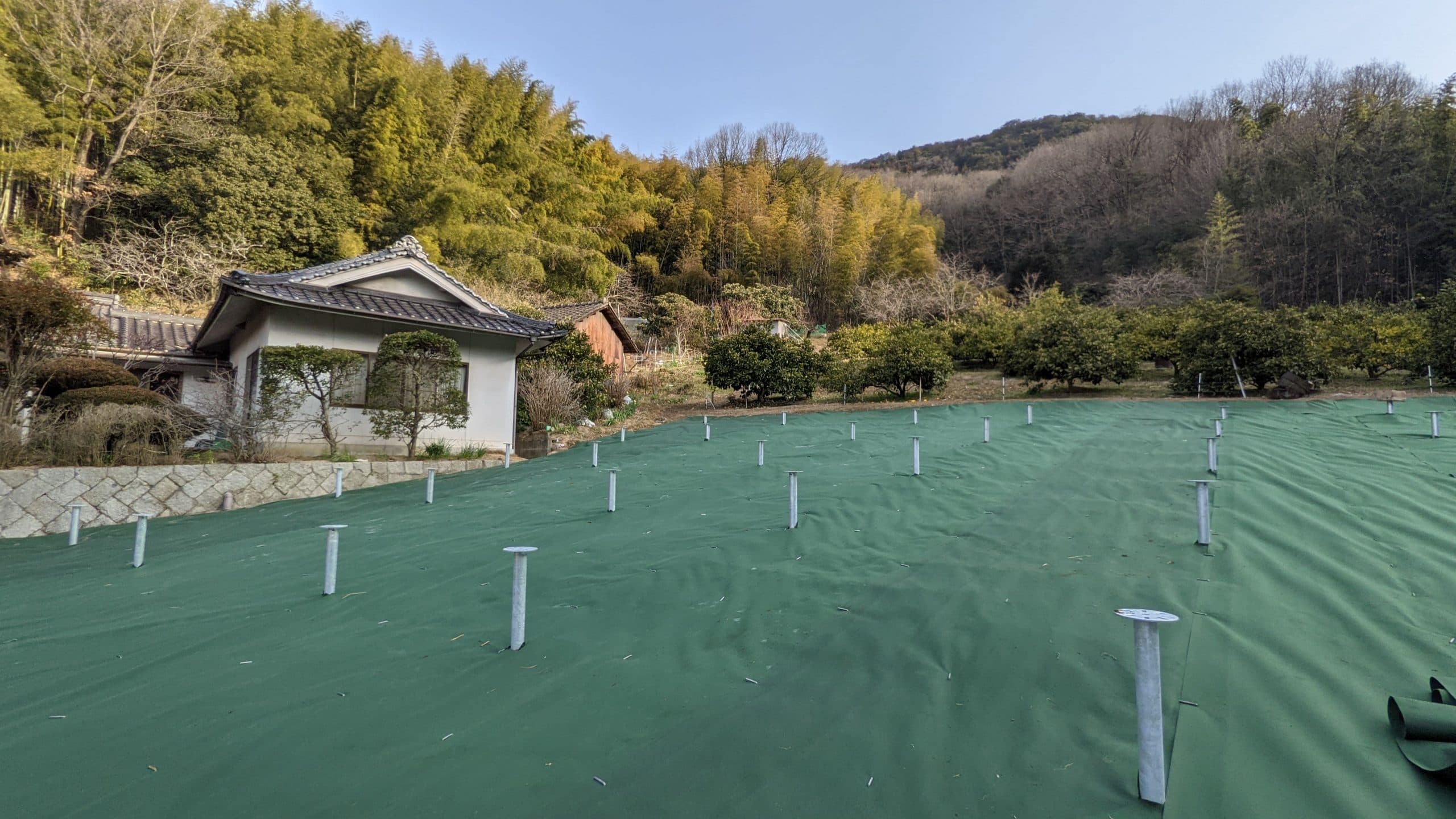

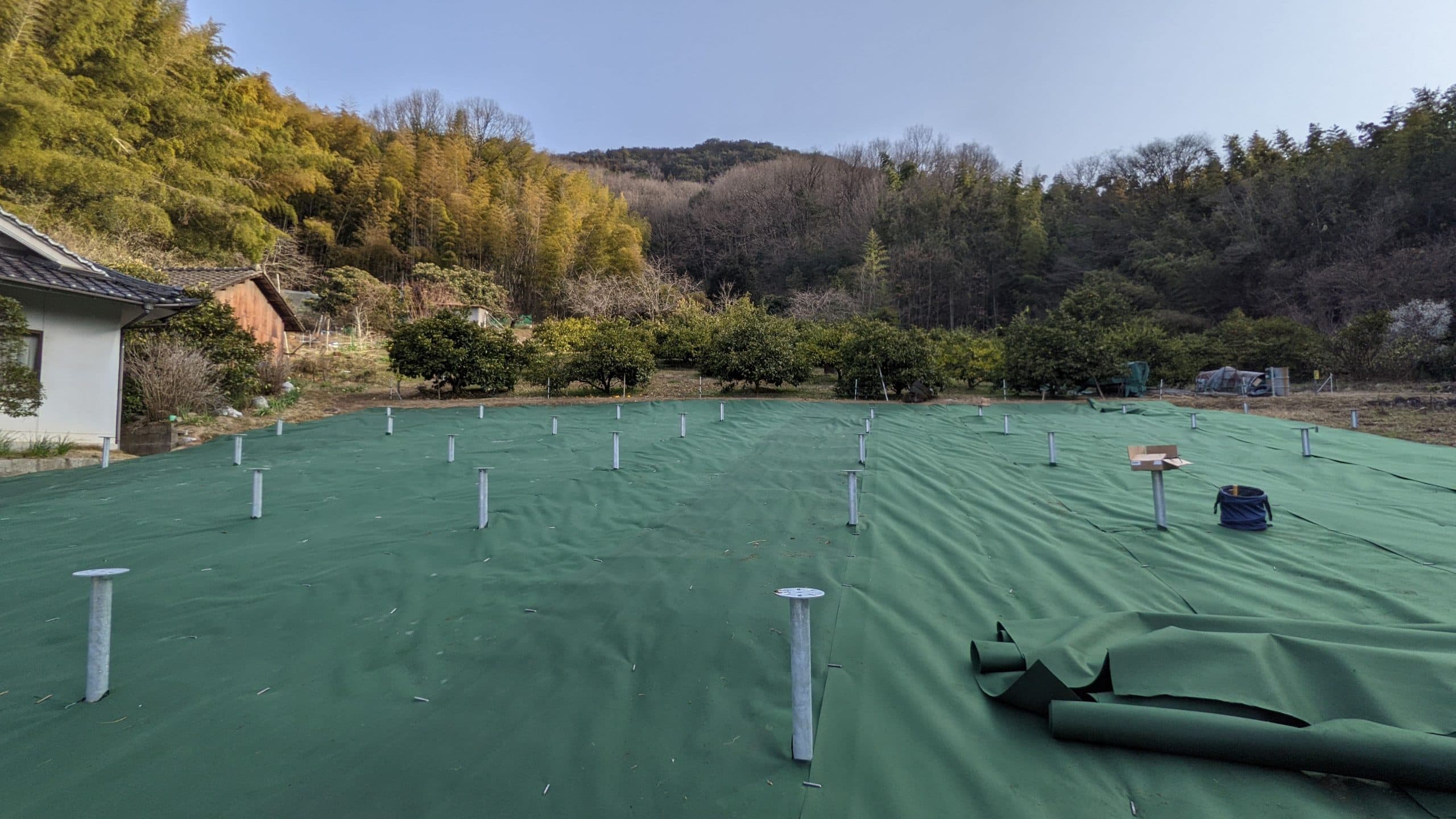

杭が打ち終わりました

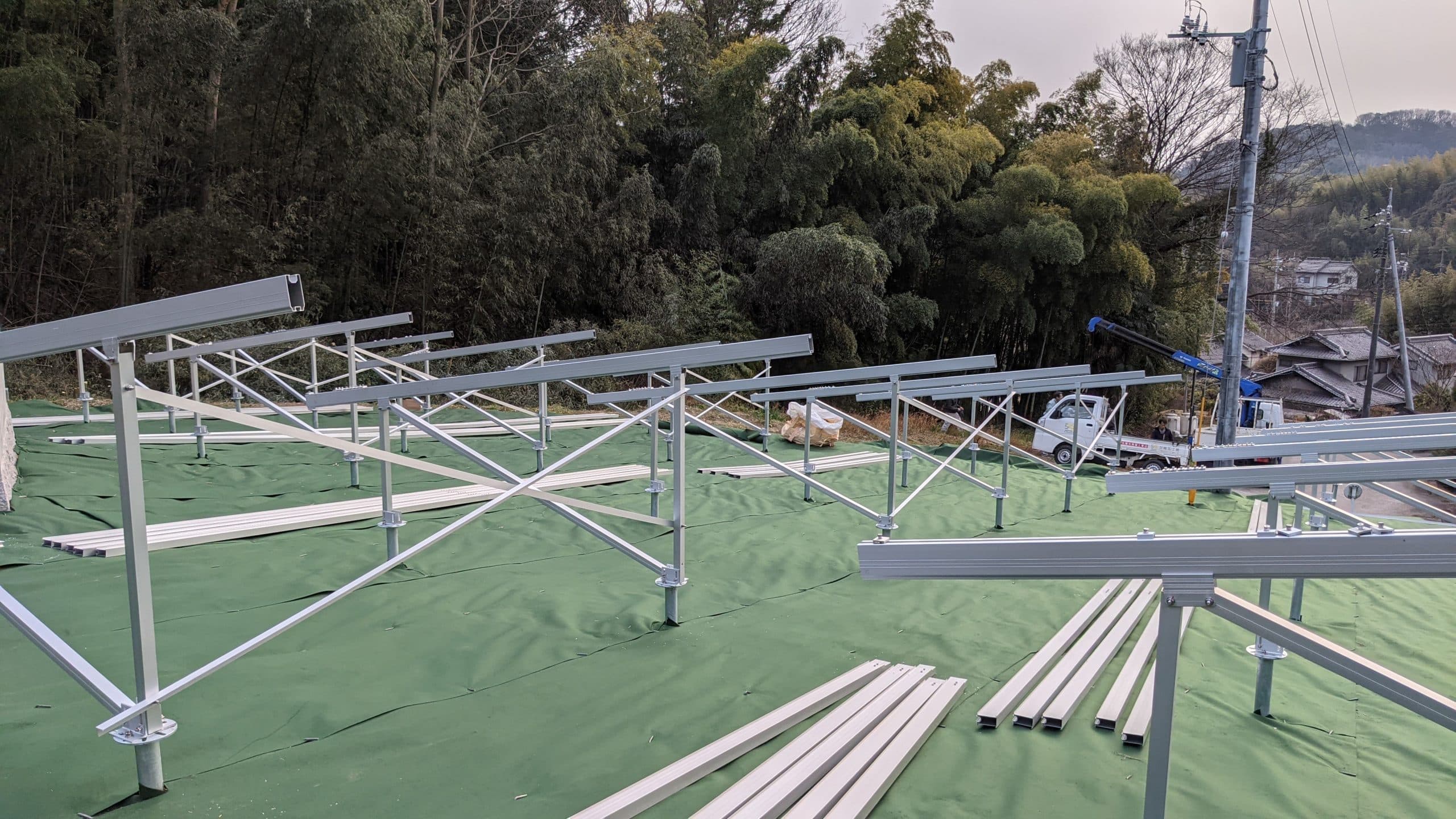

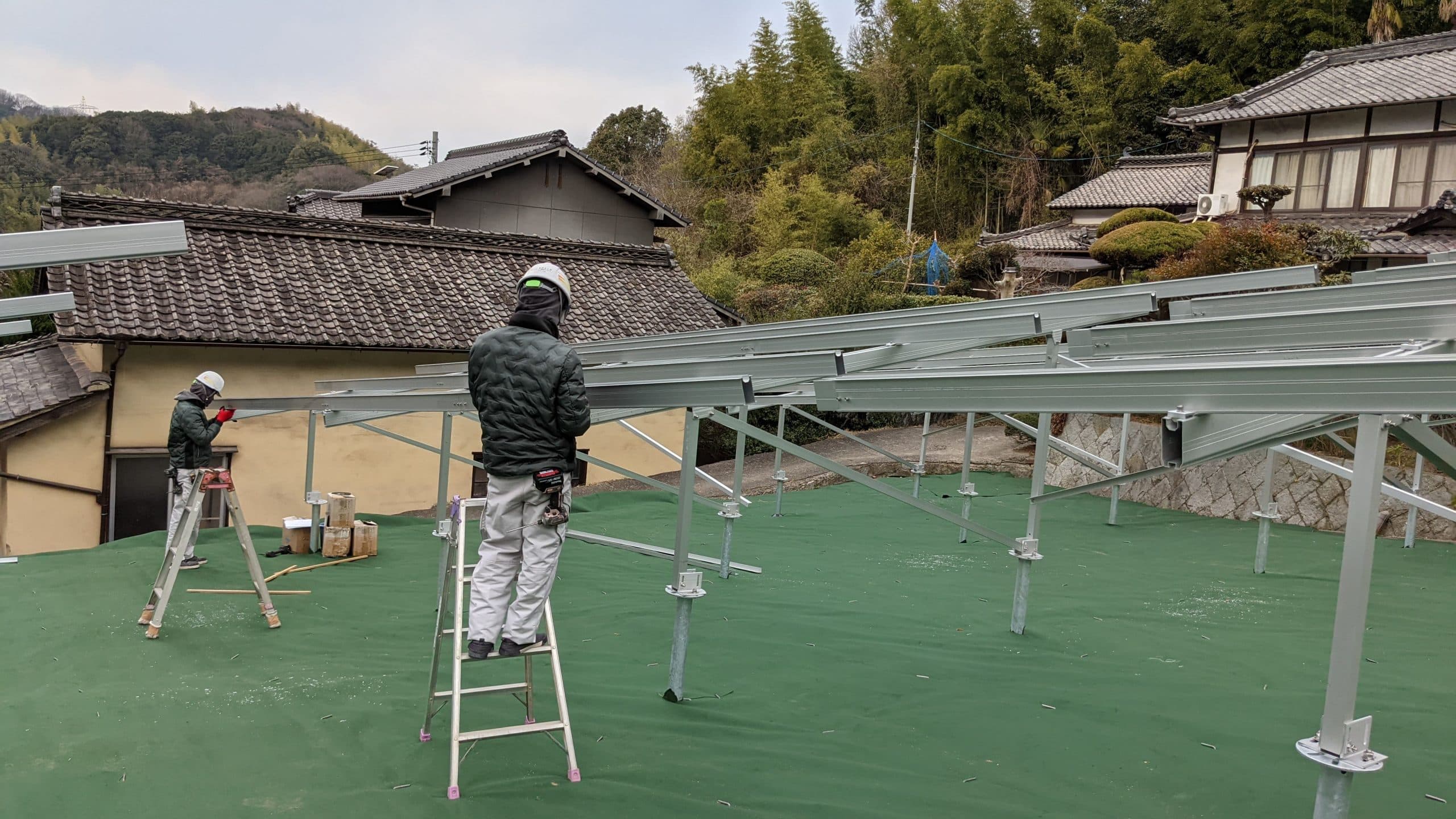

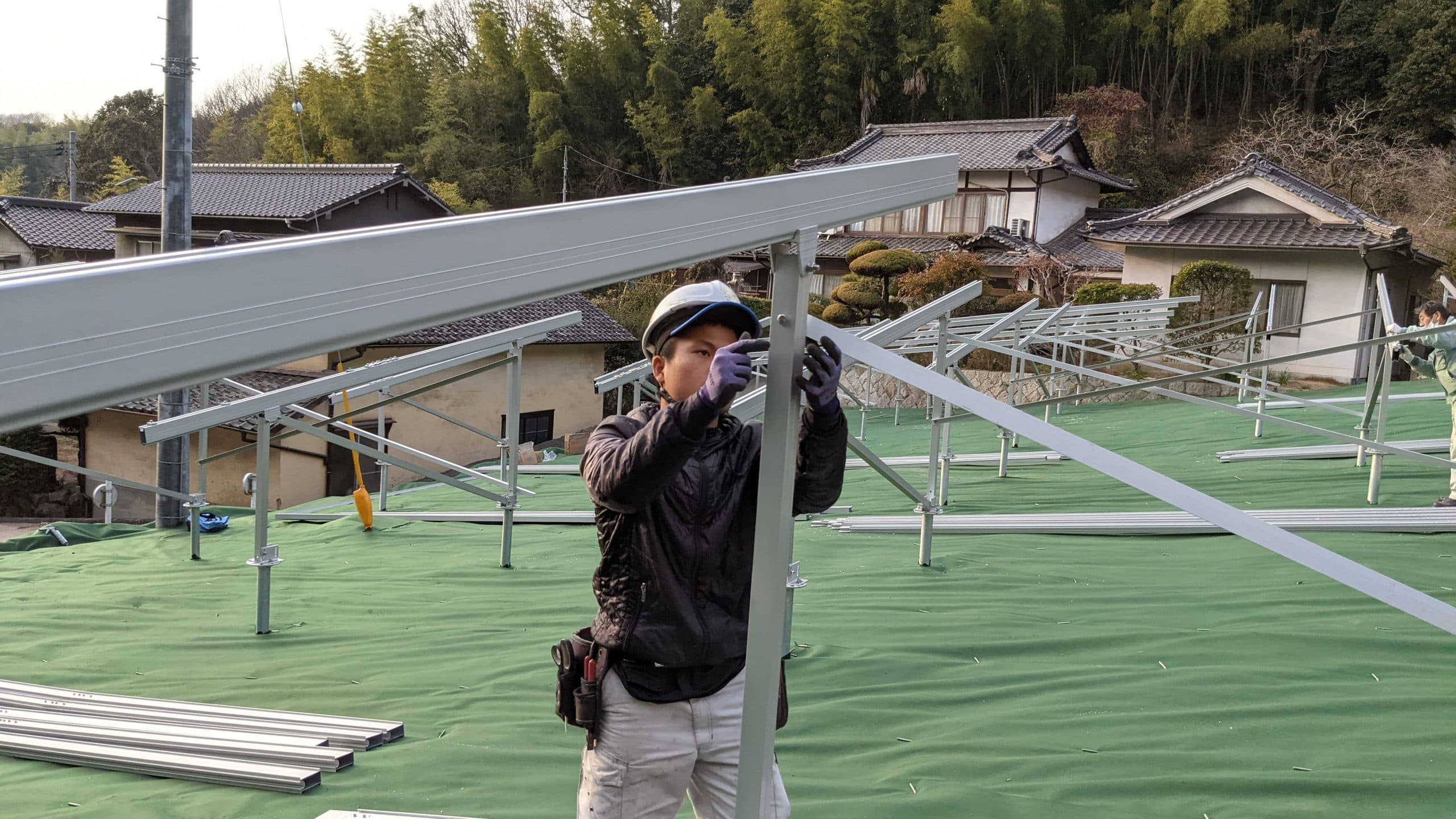

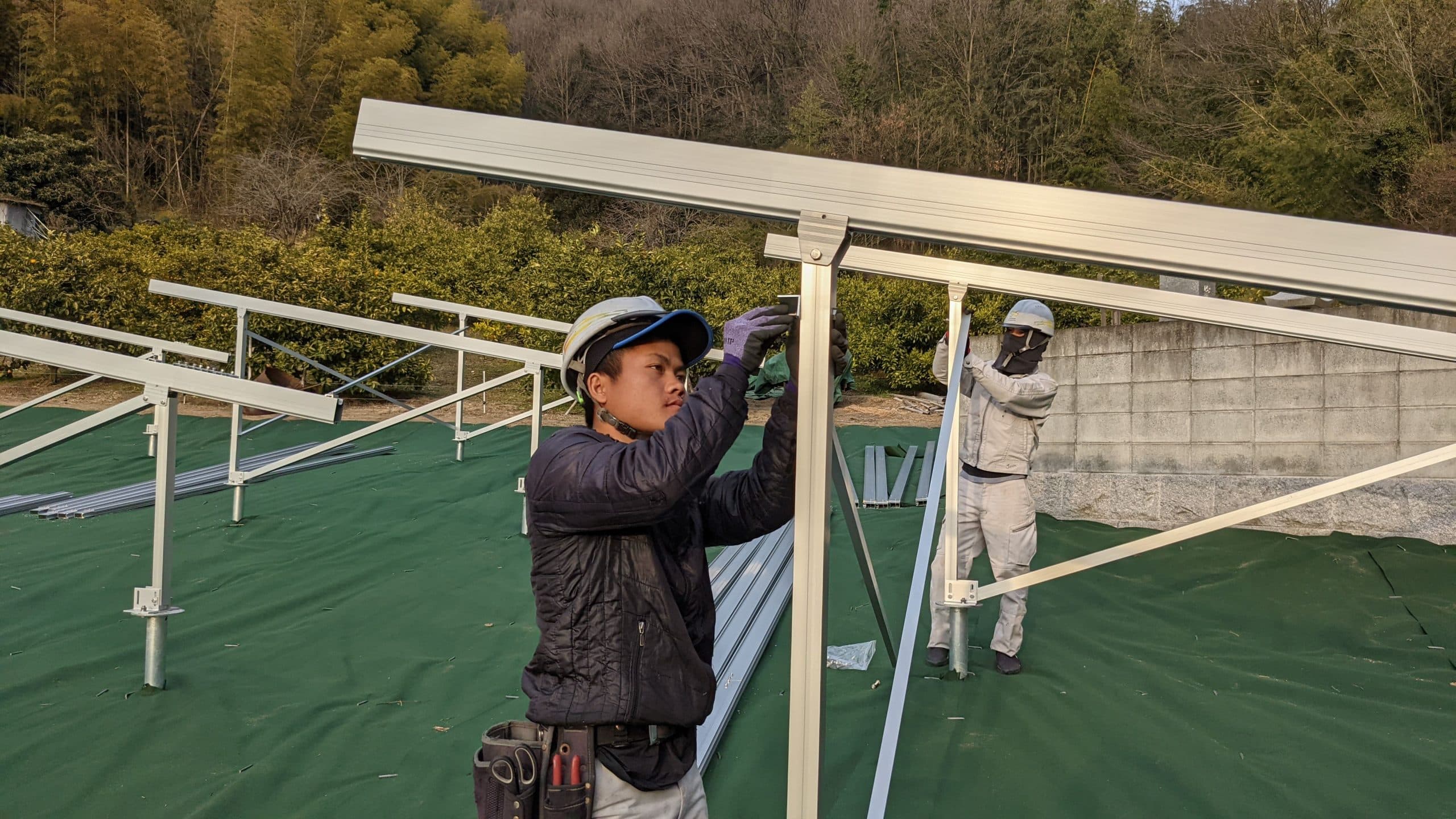

架台をを組んでいきます

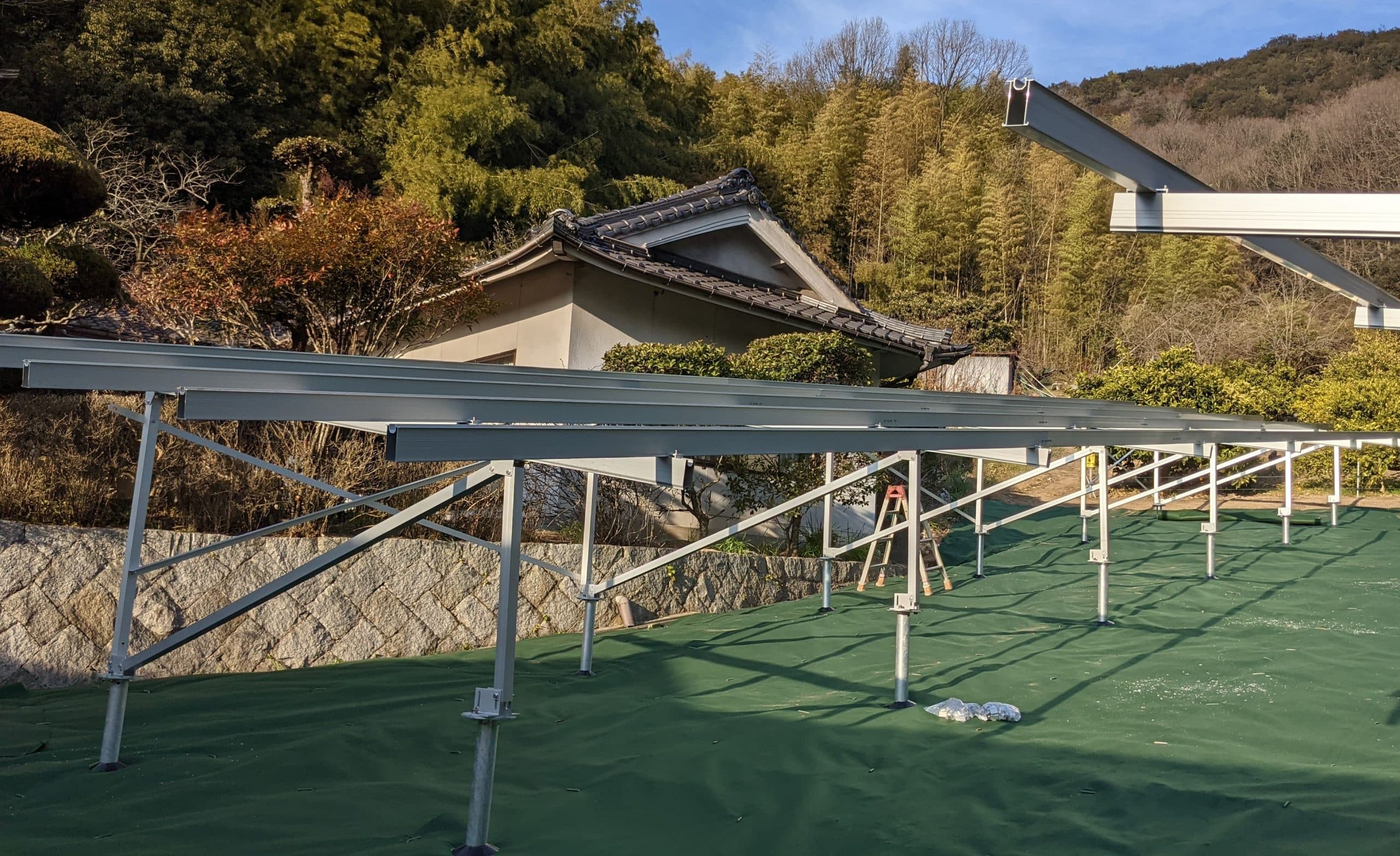

架台を組んだら高さを調整していきます

金具やネジはしっかりと固定しマーキングをします

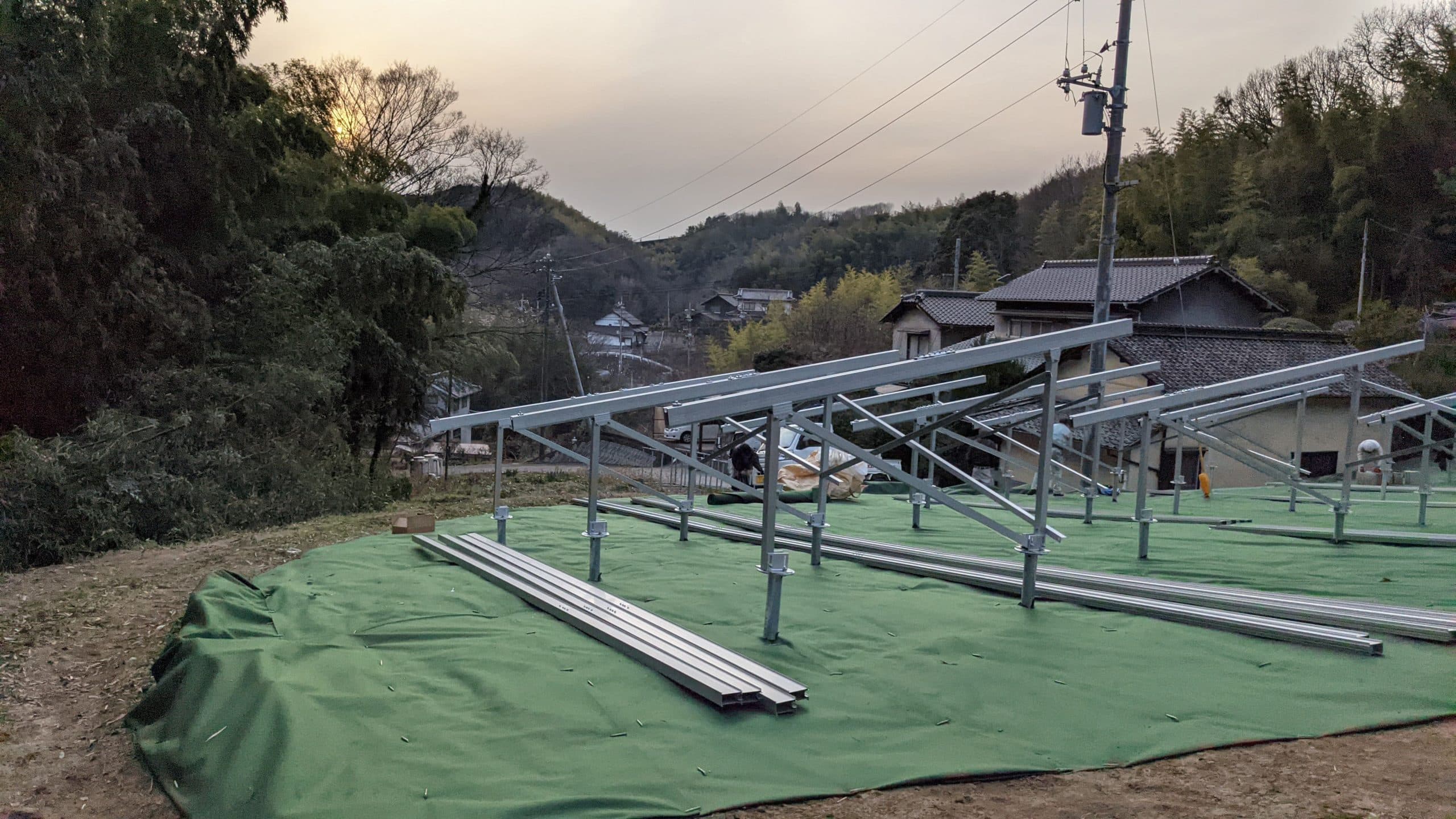

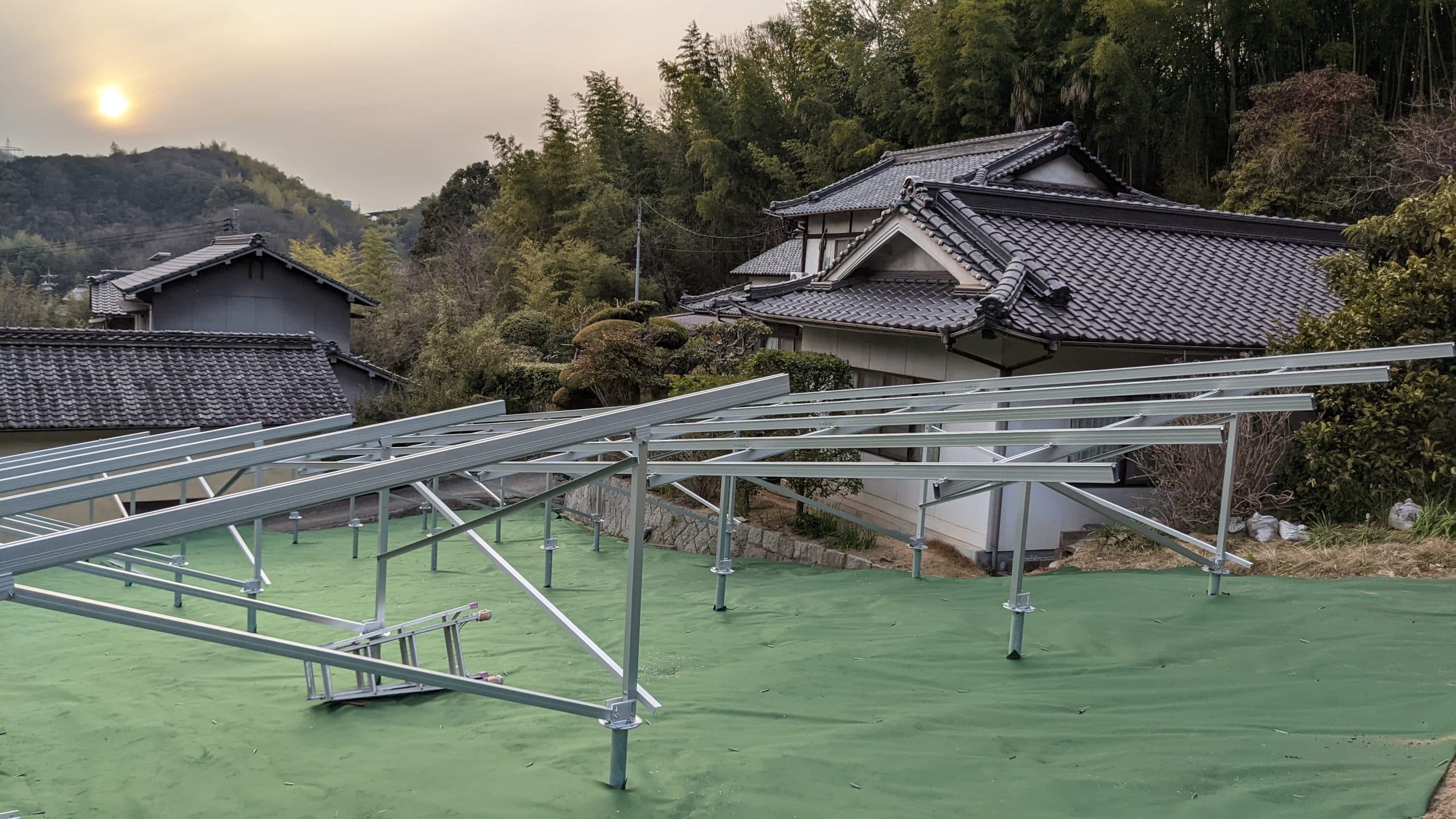

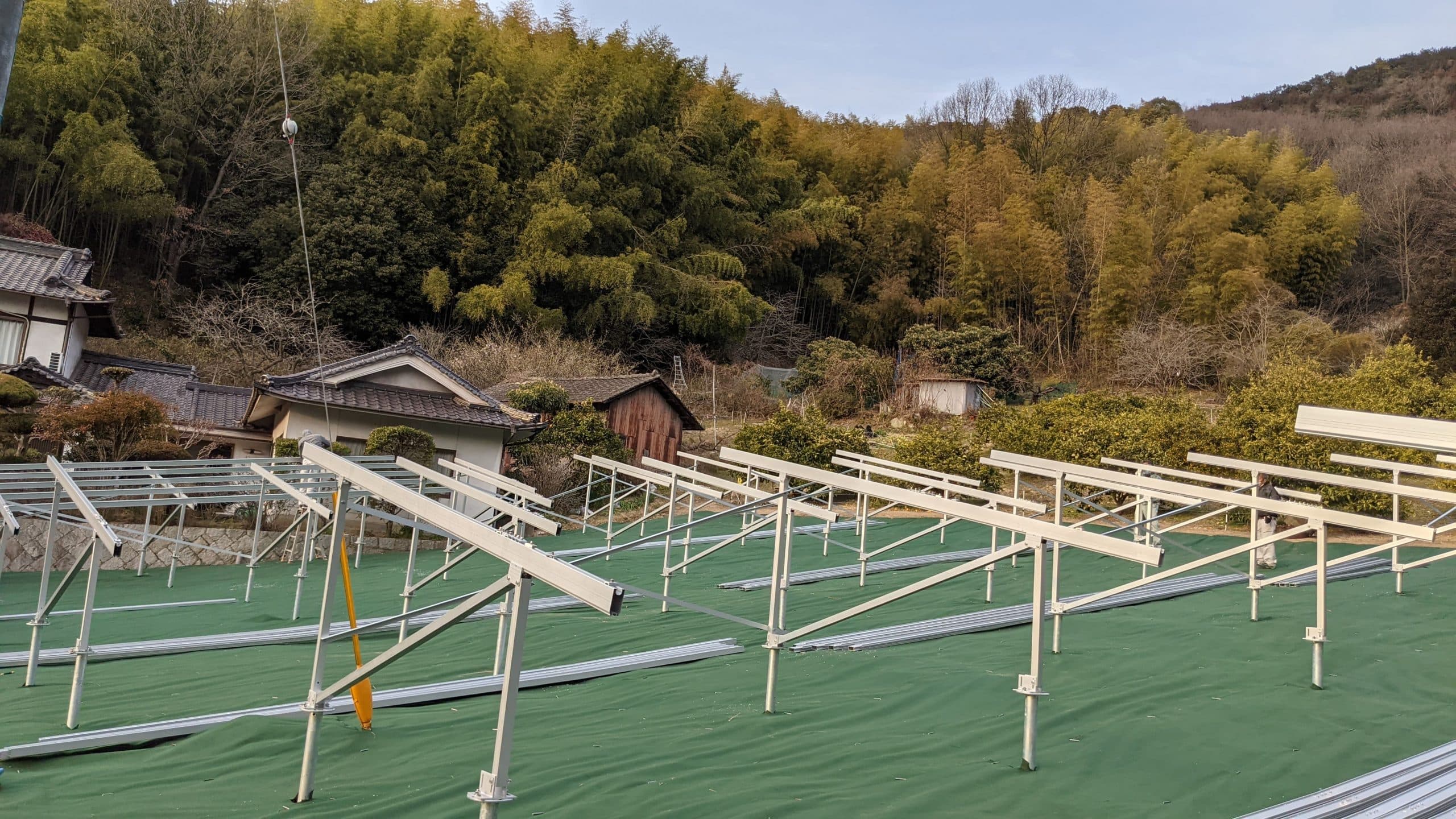

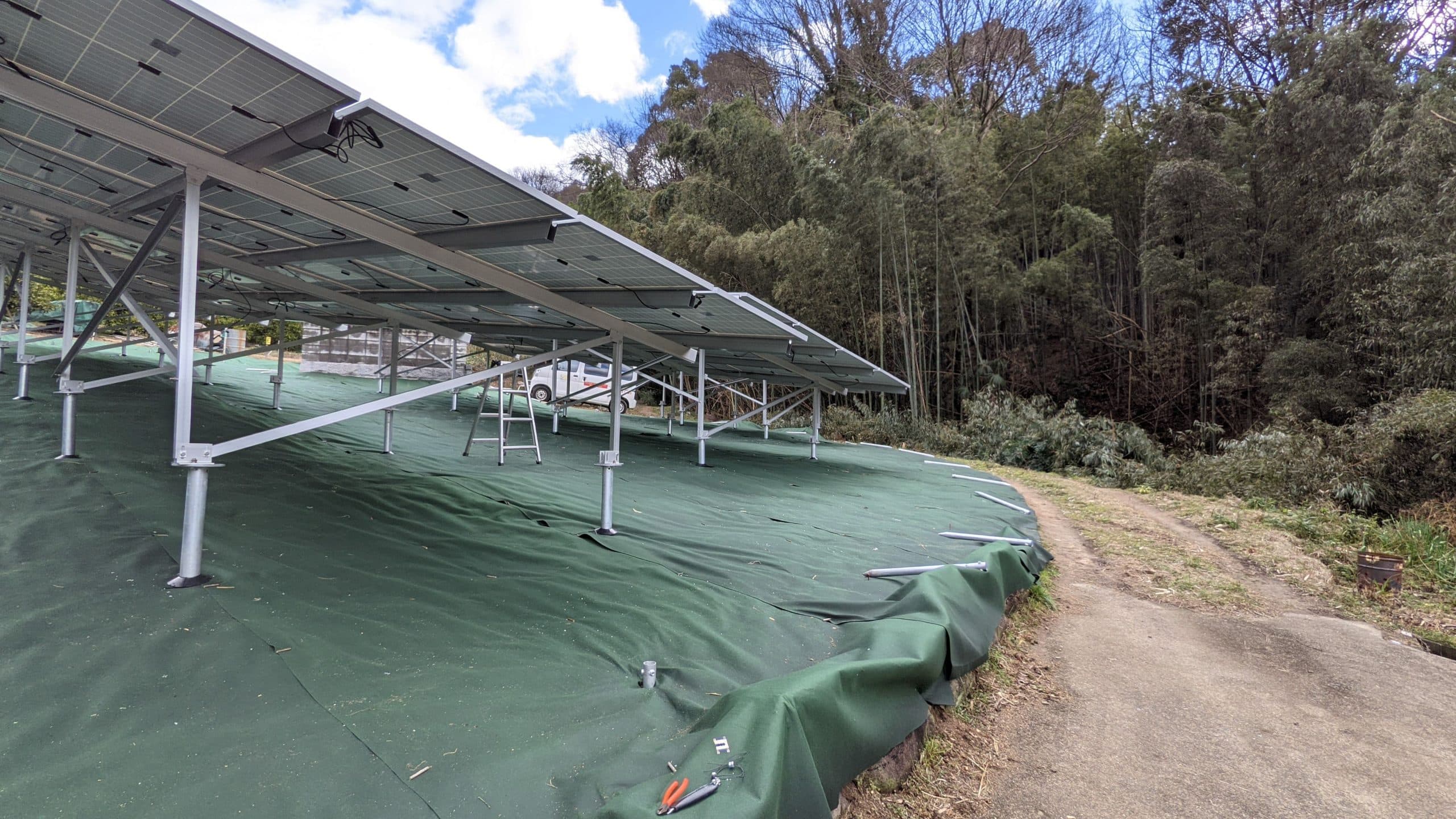

架台が組みあがりました

曲がりやすいので2人以上で設置していきます

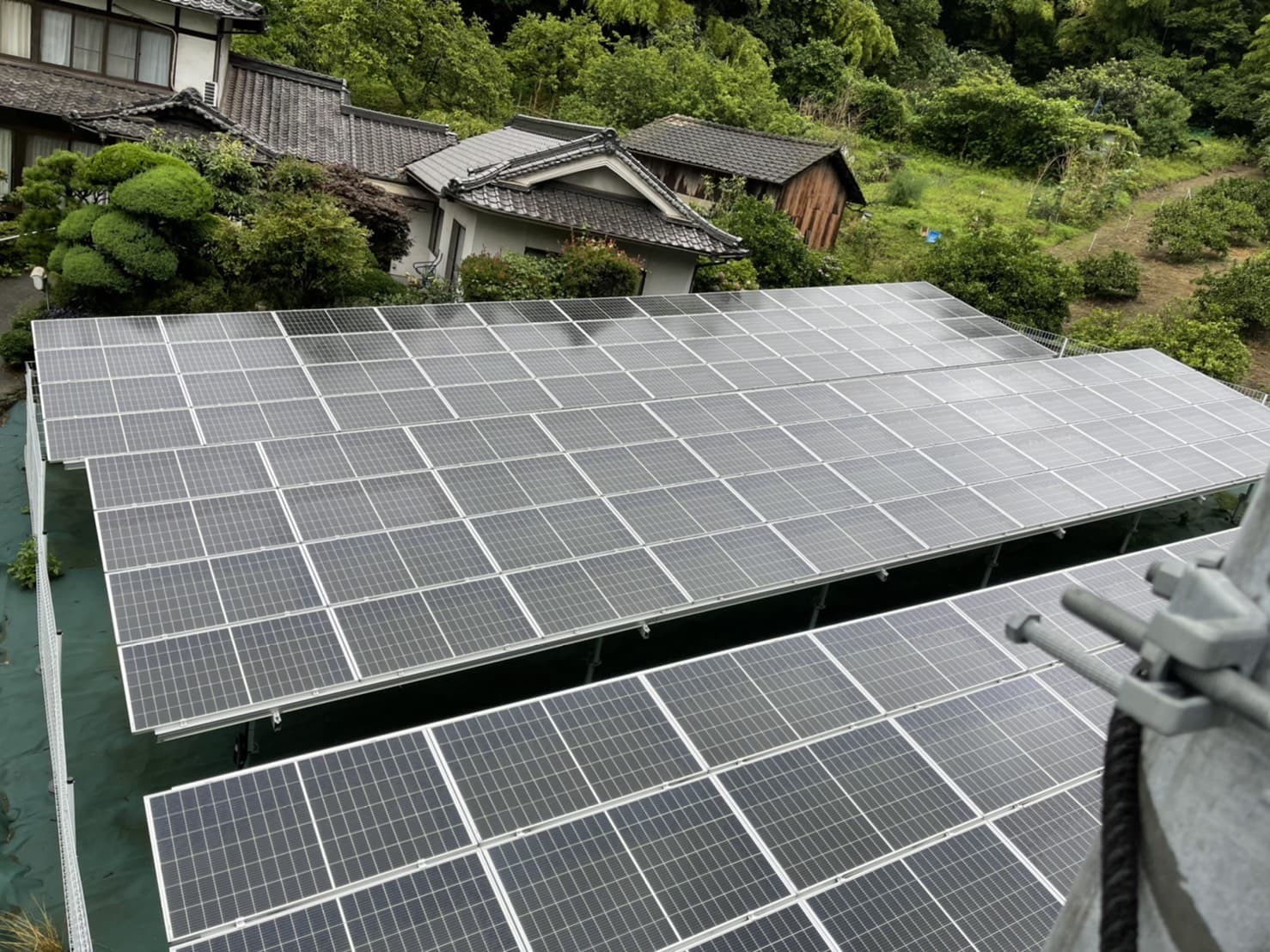

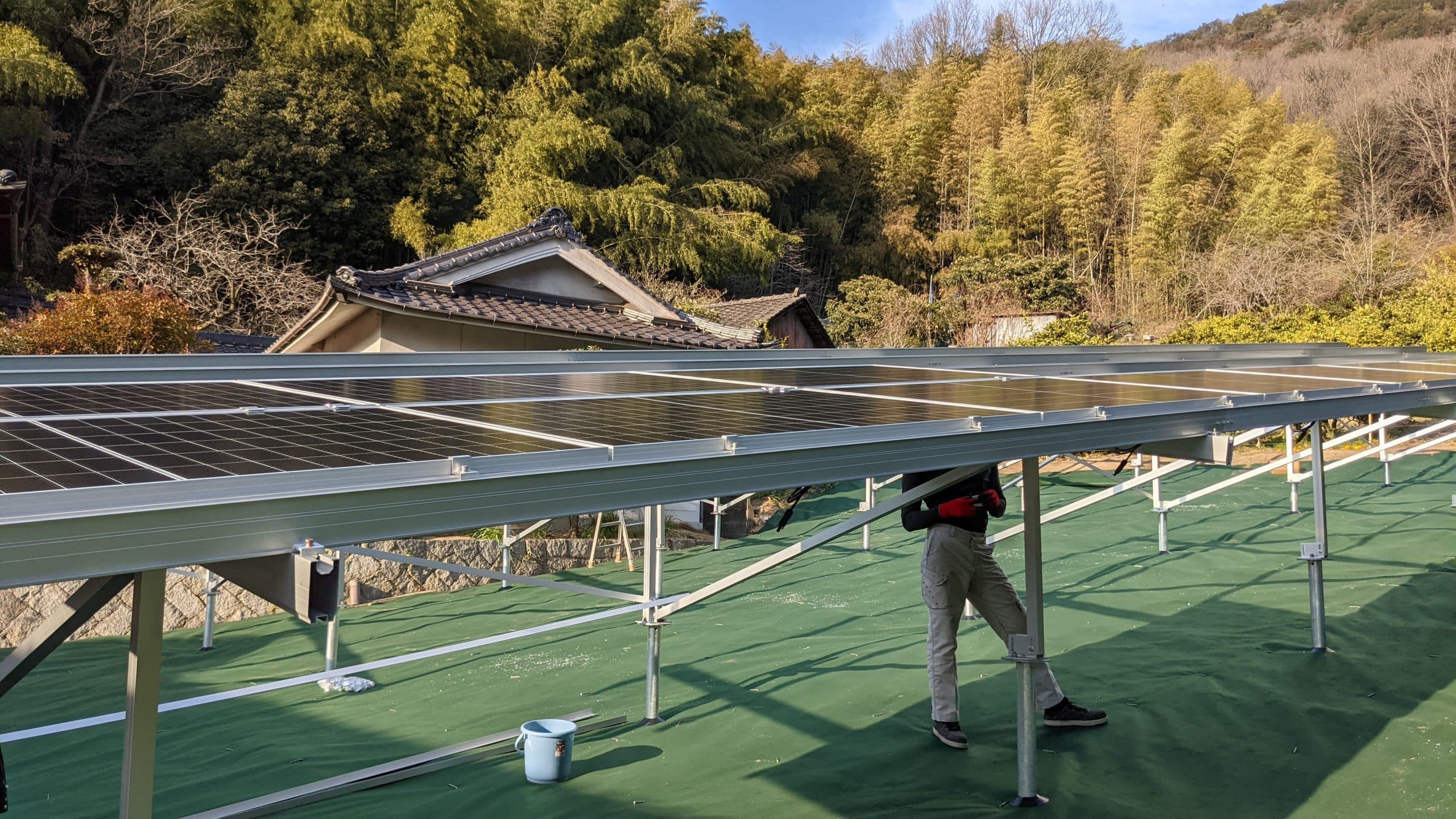

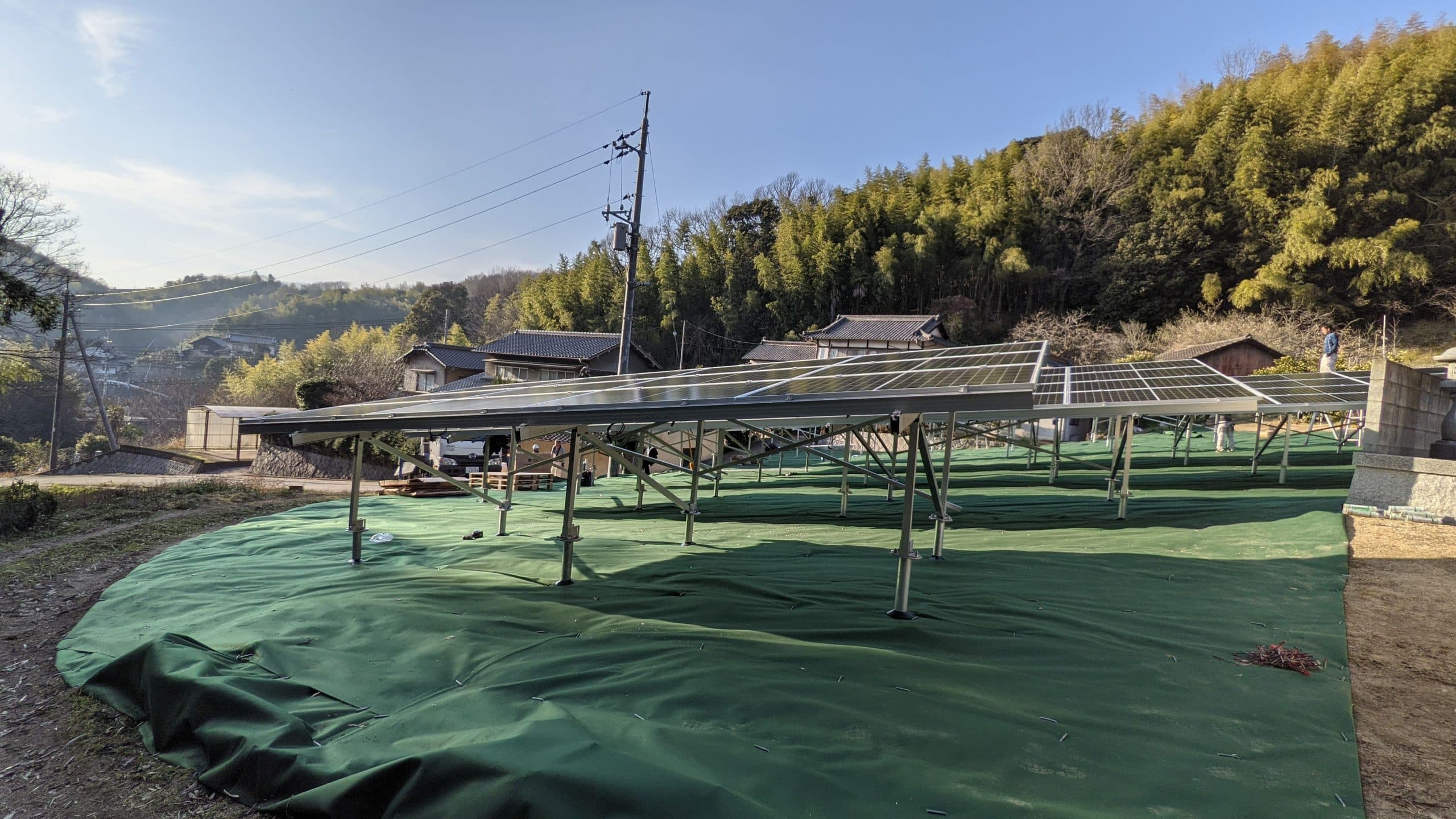

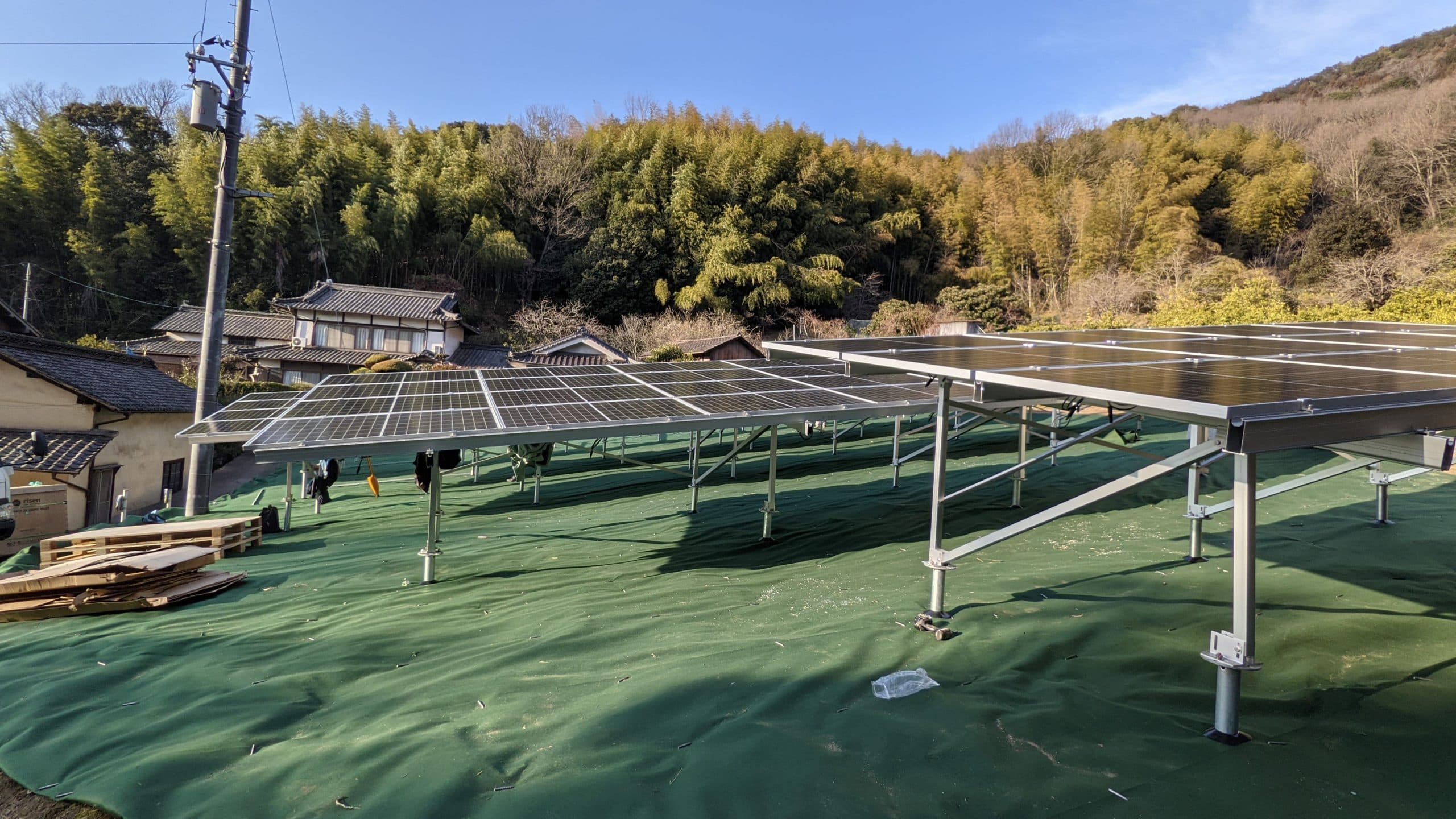

パネルを設置していきます

パネルを固定したらマーキングをしていきます

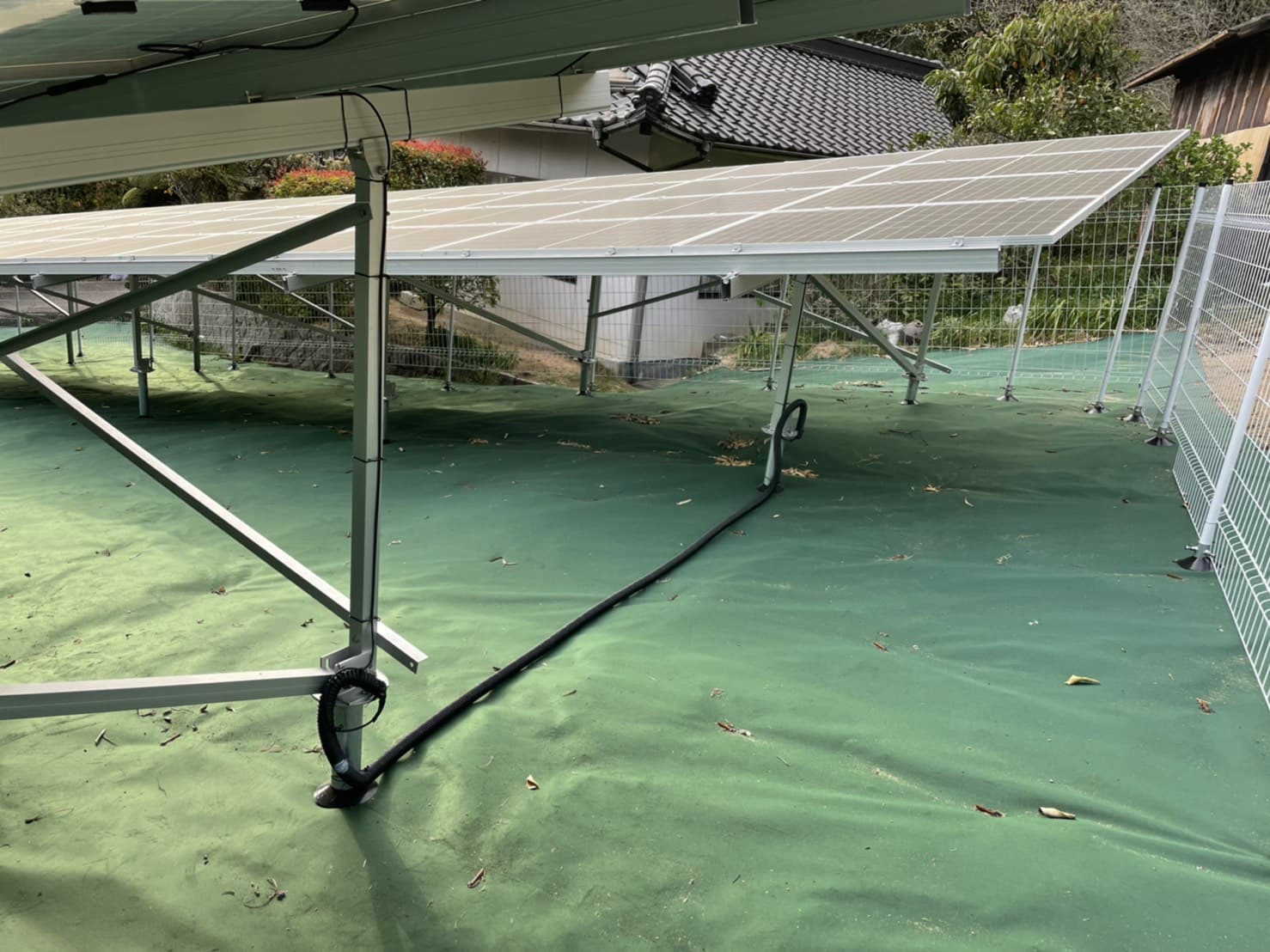

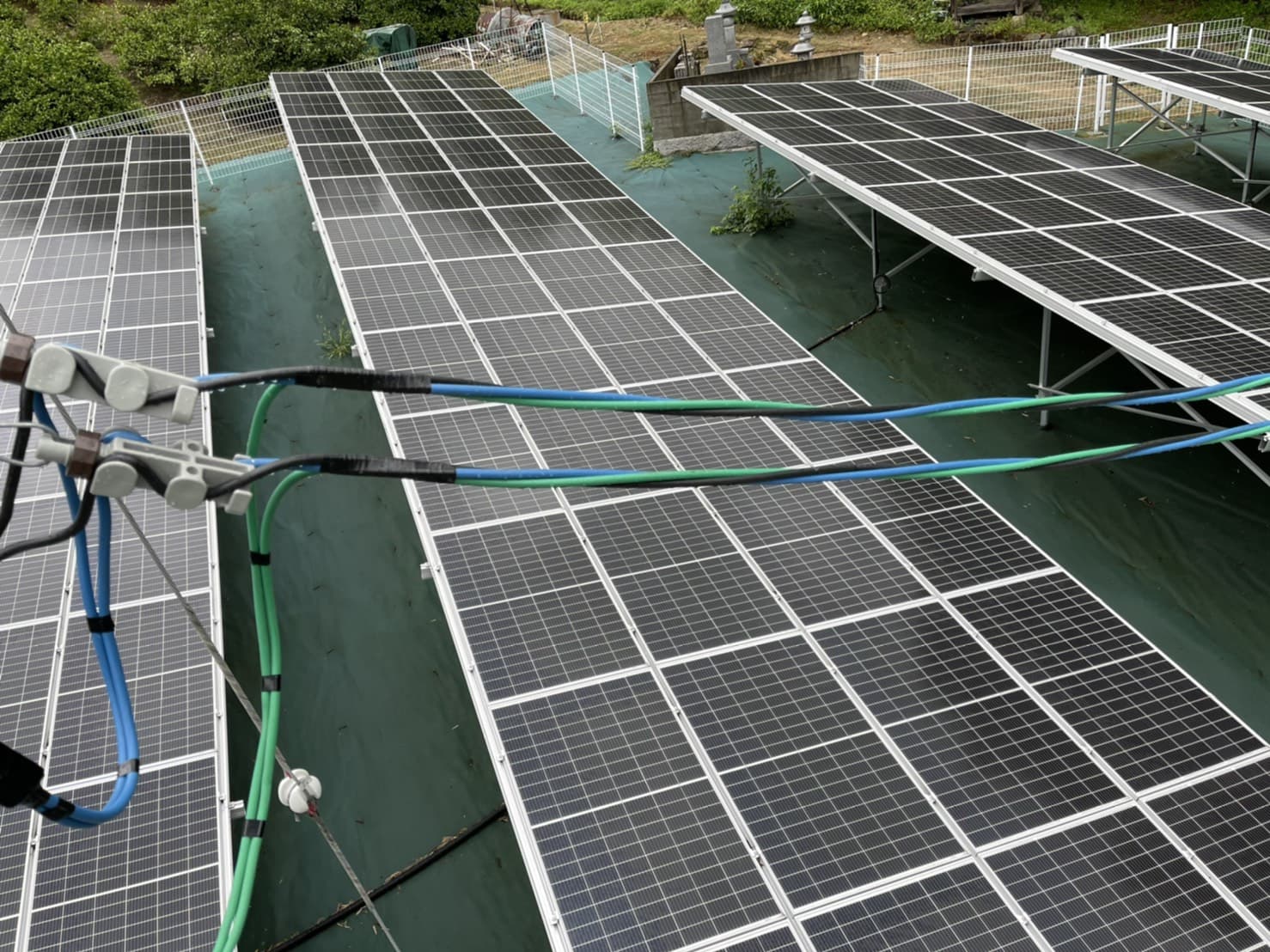

パネル配線をバインド線でハッカーを使い固定

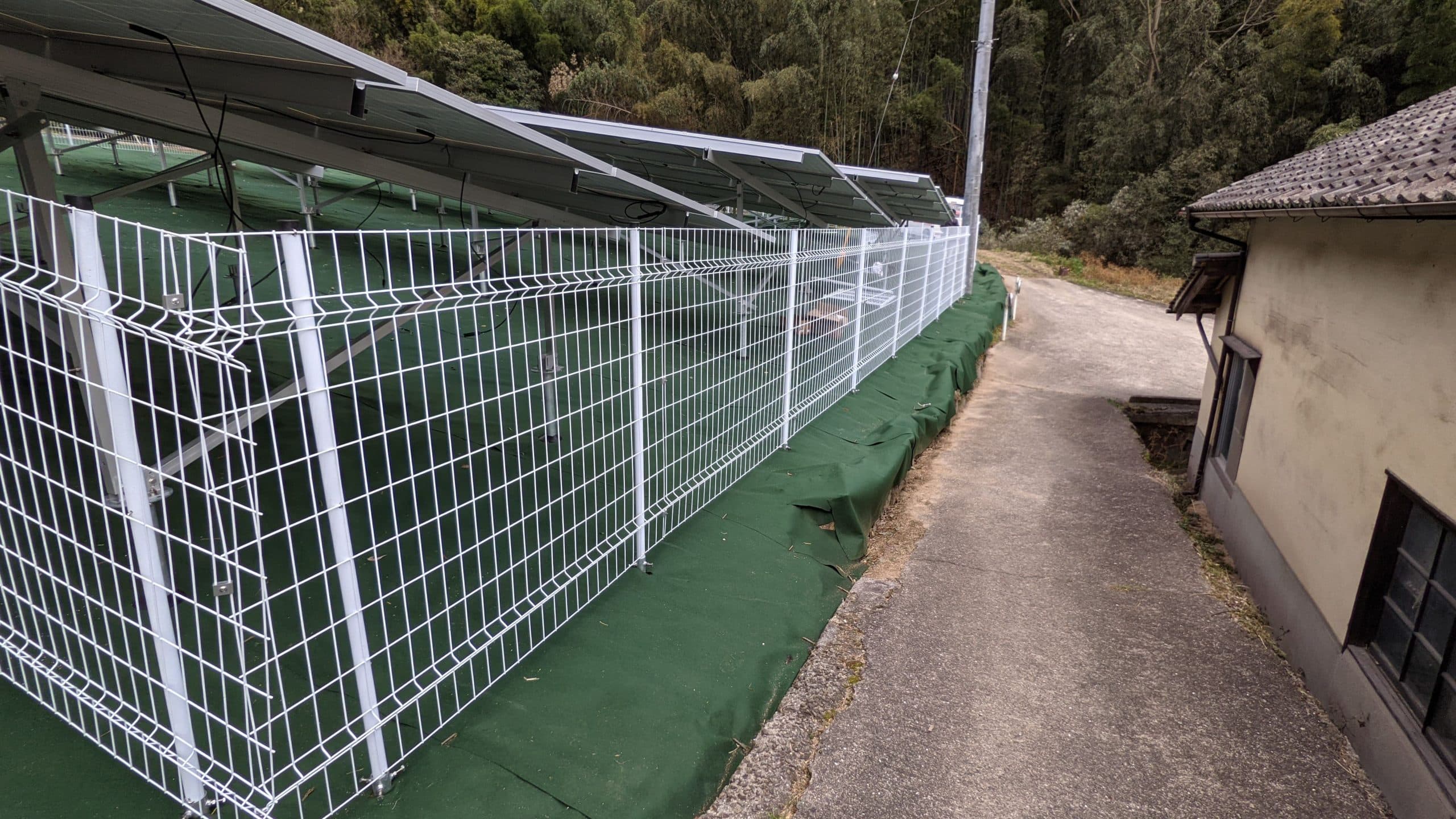

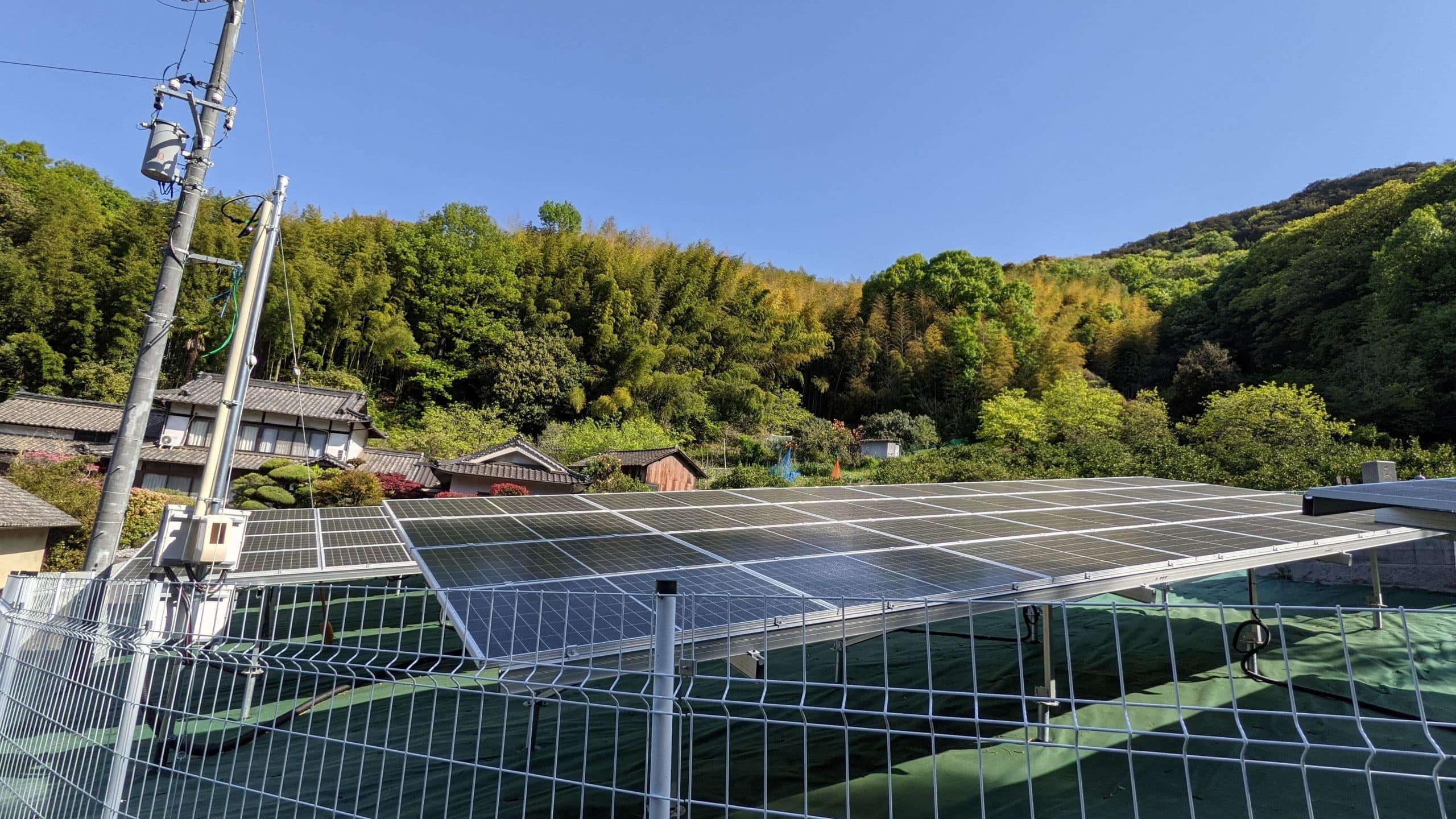

フェンスの高さは容易に立ち入れない高さに設置をしていきます

パネルや周辺機器からフェンスを離しておかないと漏電などが発生している場合に感電する恐れがあります

架台とパネルを取り付け金具でしっかりと固定していきます

マーキングはマーキング点検時に目視で確認できます

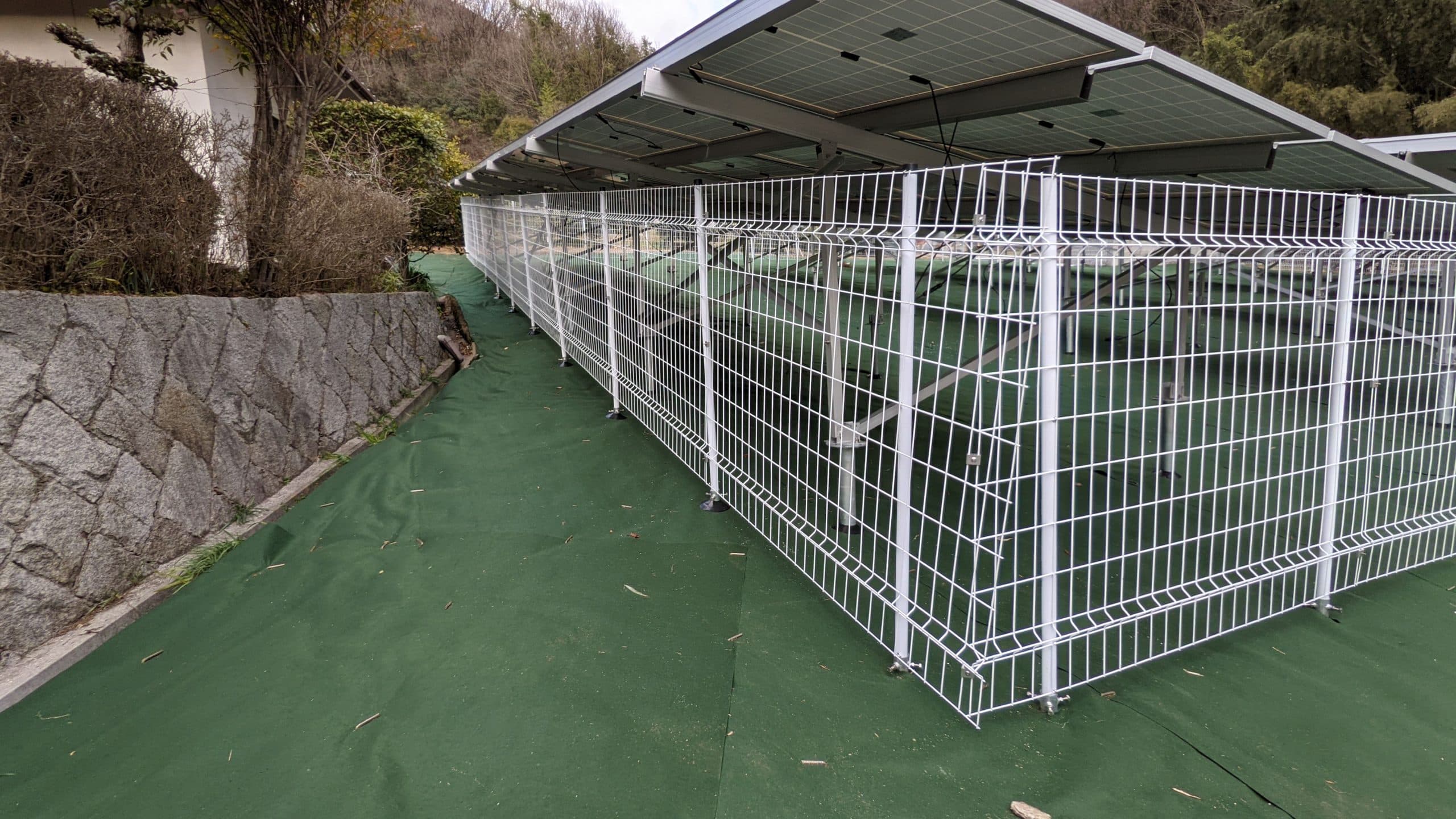

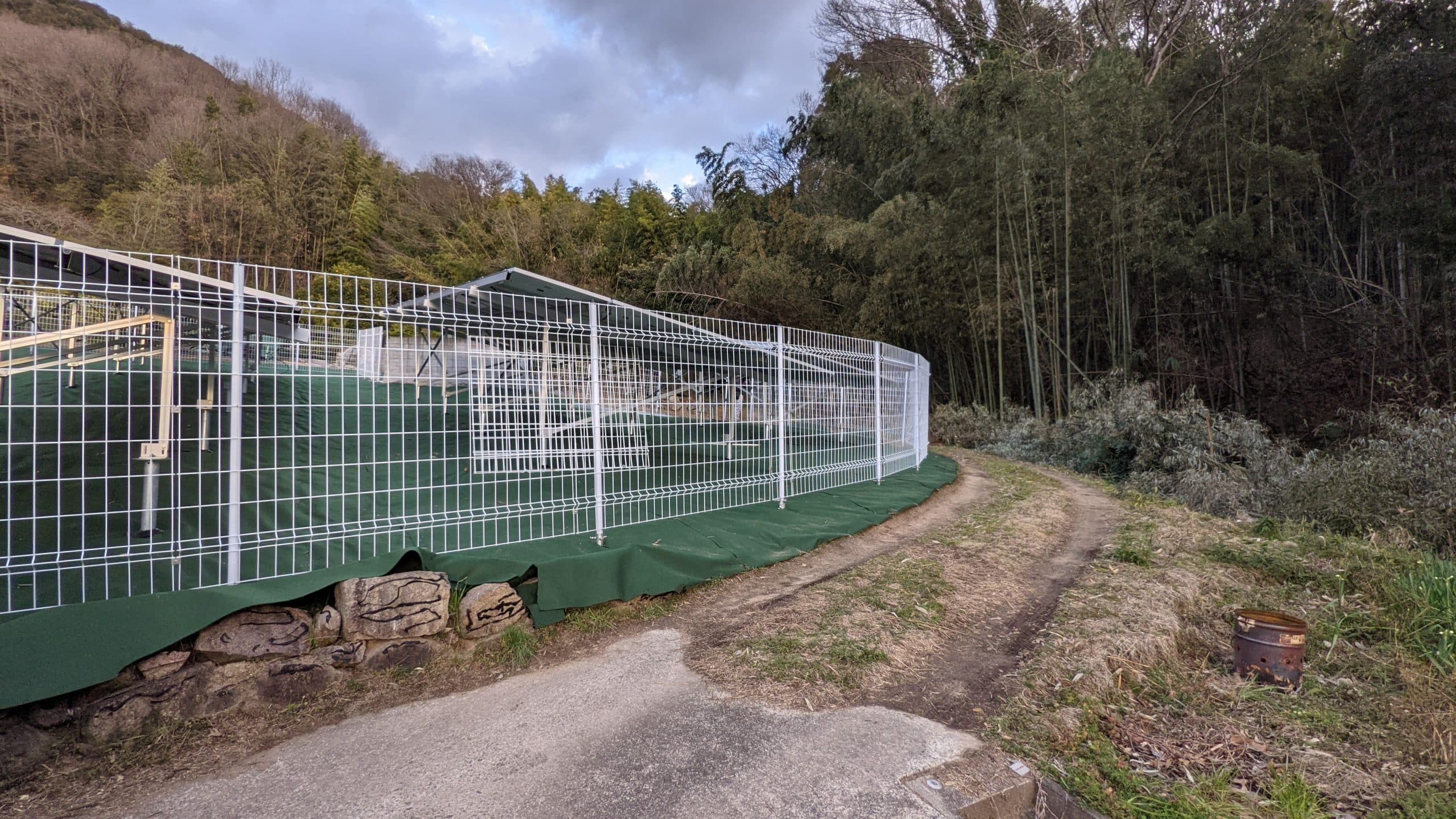

フェンス設置をしていきます

またパネルや周辺機器より離して設置していきます

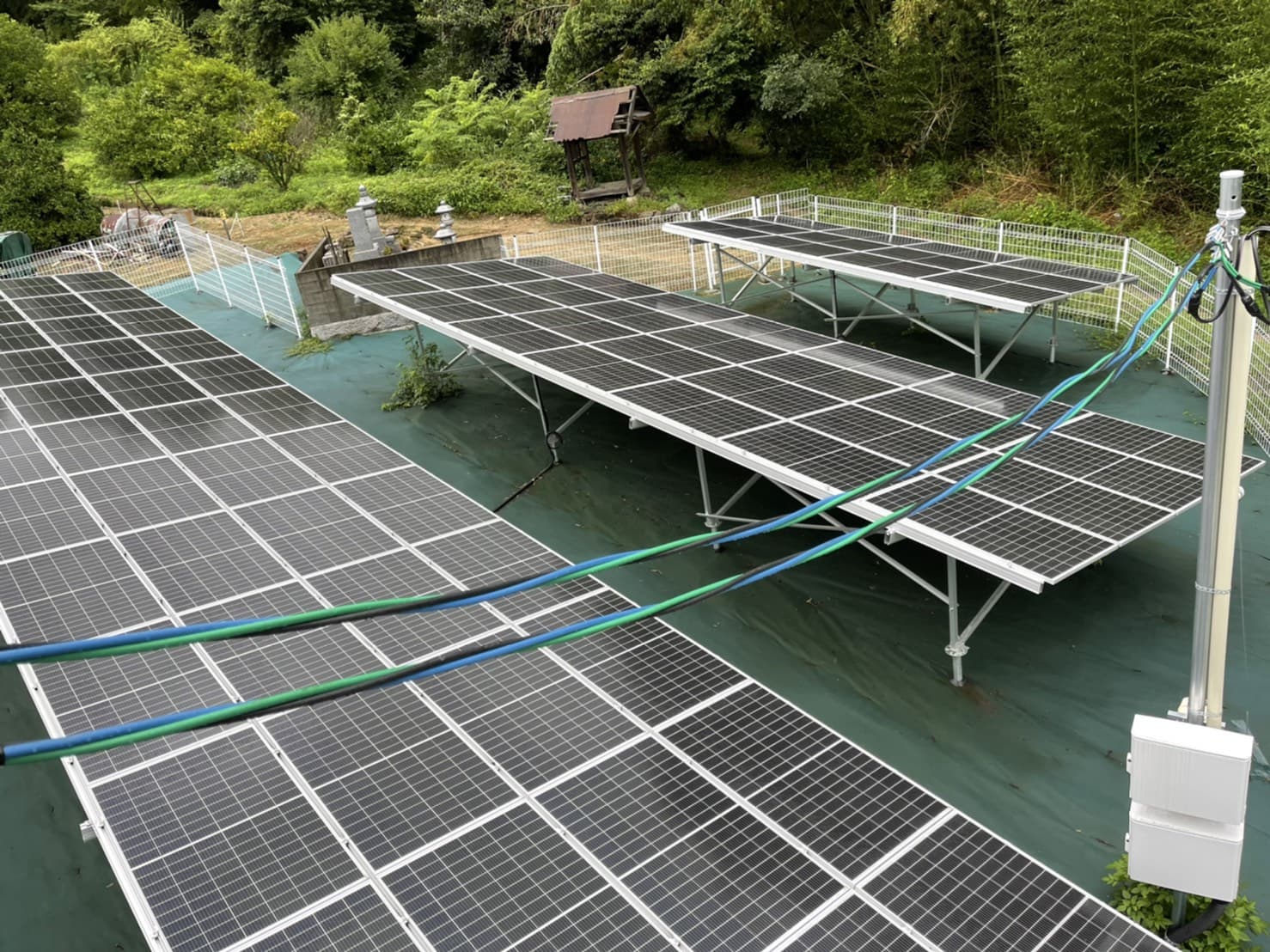

パネル配線が終了した後に系統連系の作業をしていきます

系統連系とは電力会社の電力系統に発電設備を接続することです

受電する電力と接続し太陽光発電システムでつくった電力を売電できるようにする必要があります

系統連系には「低圧連系」「高圧連系」「特別高圧連系」があります

売電するための系統連系が必要となります

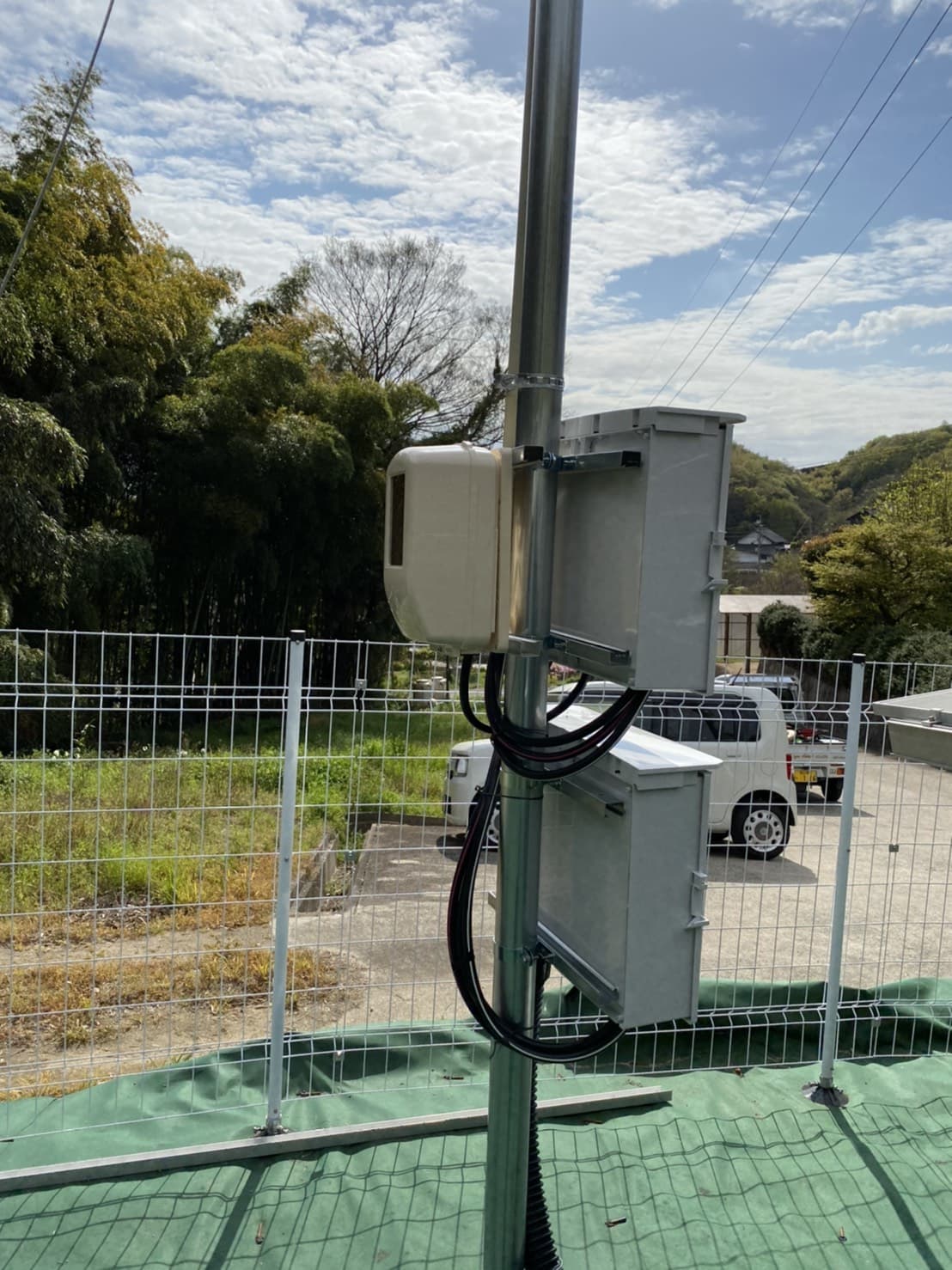

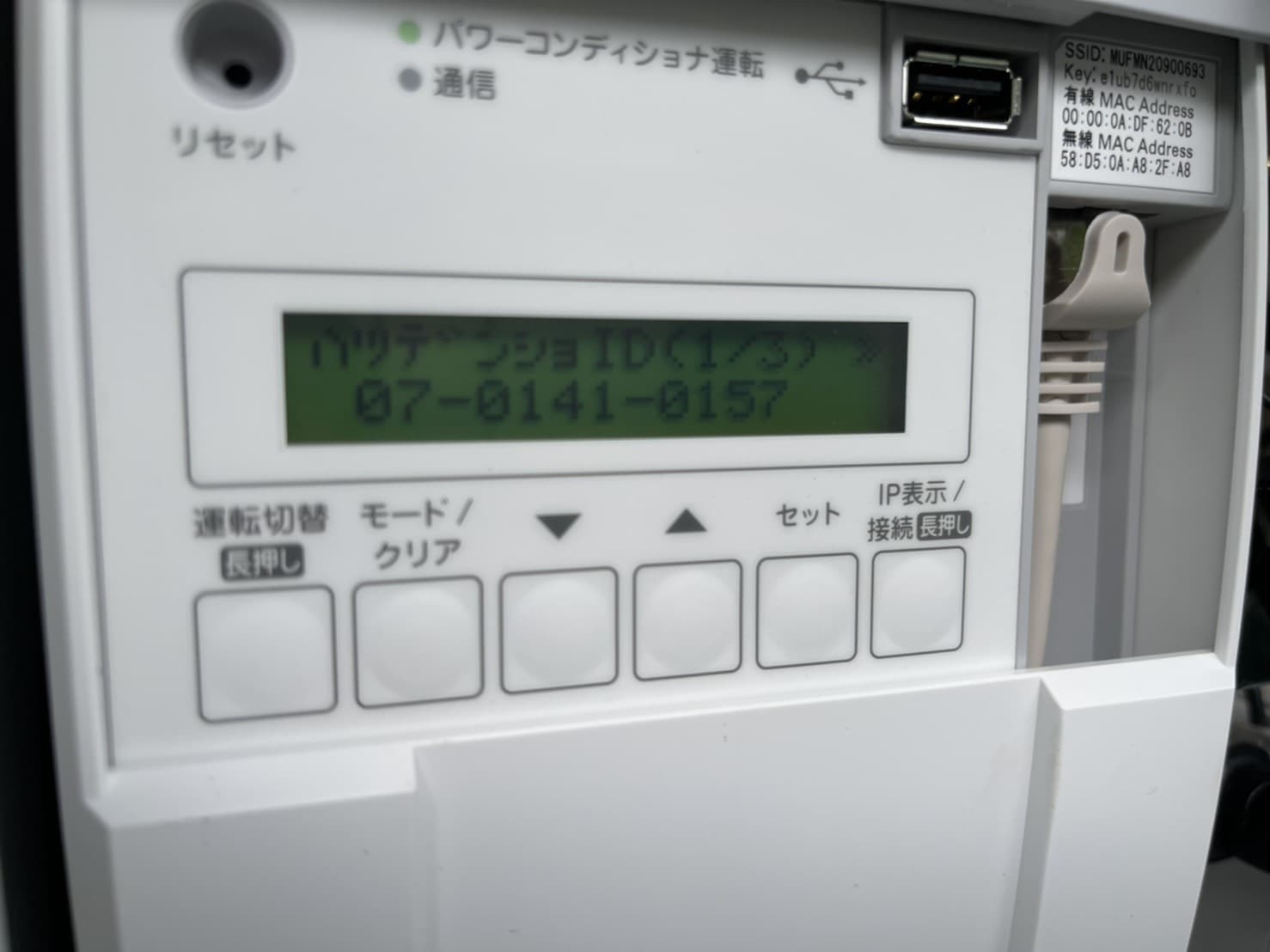

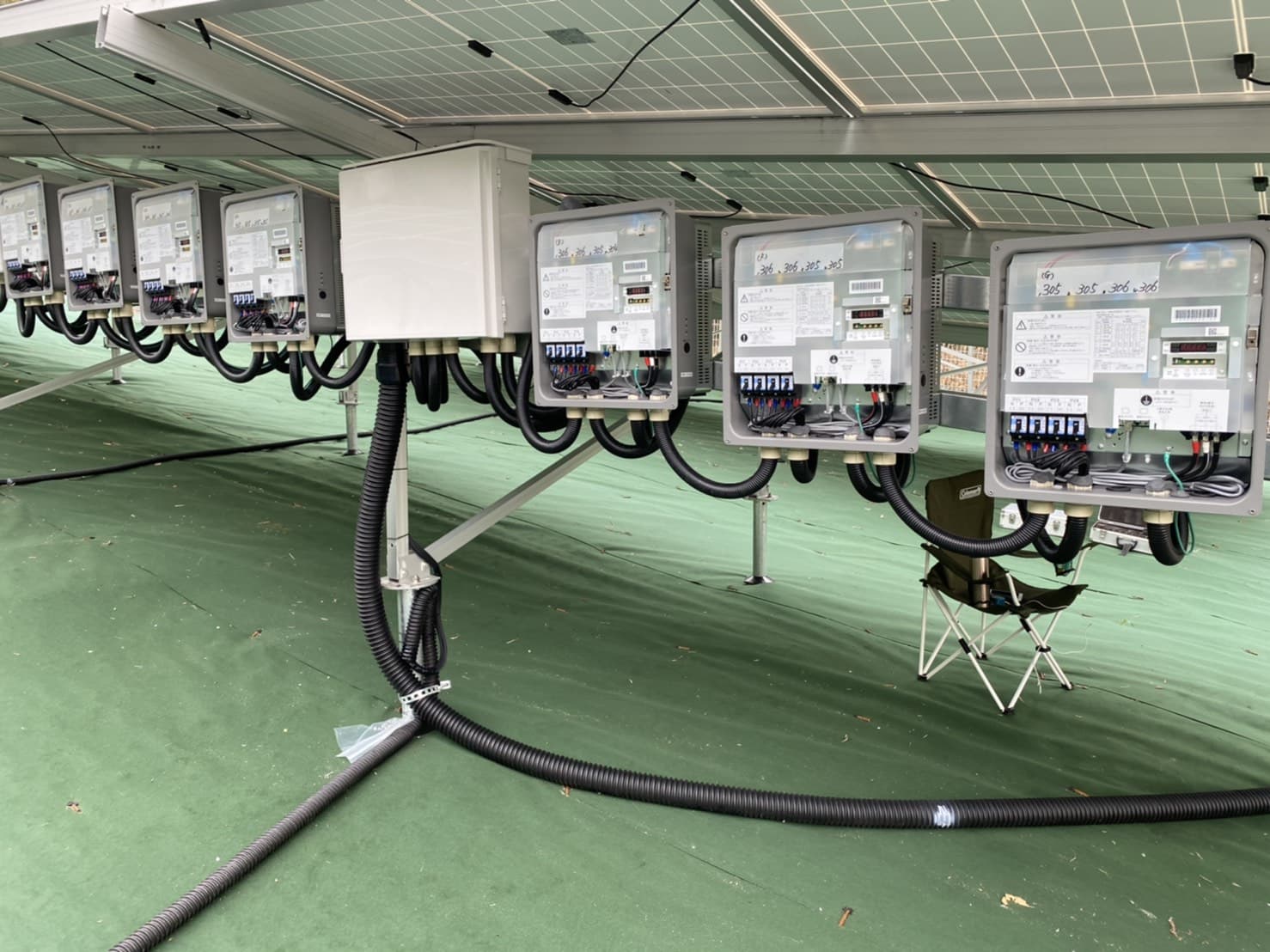

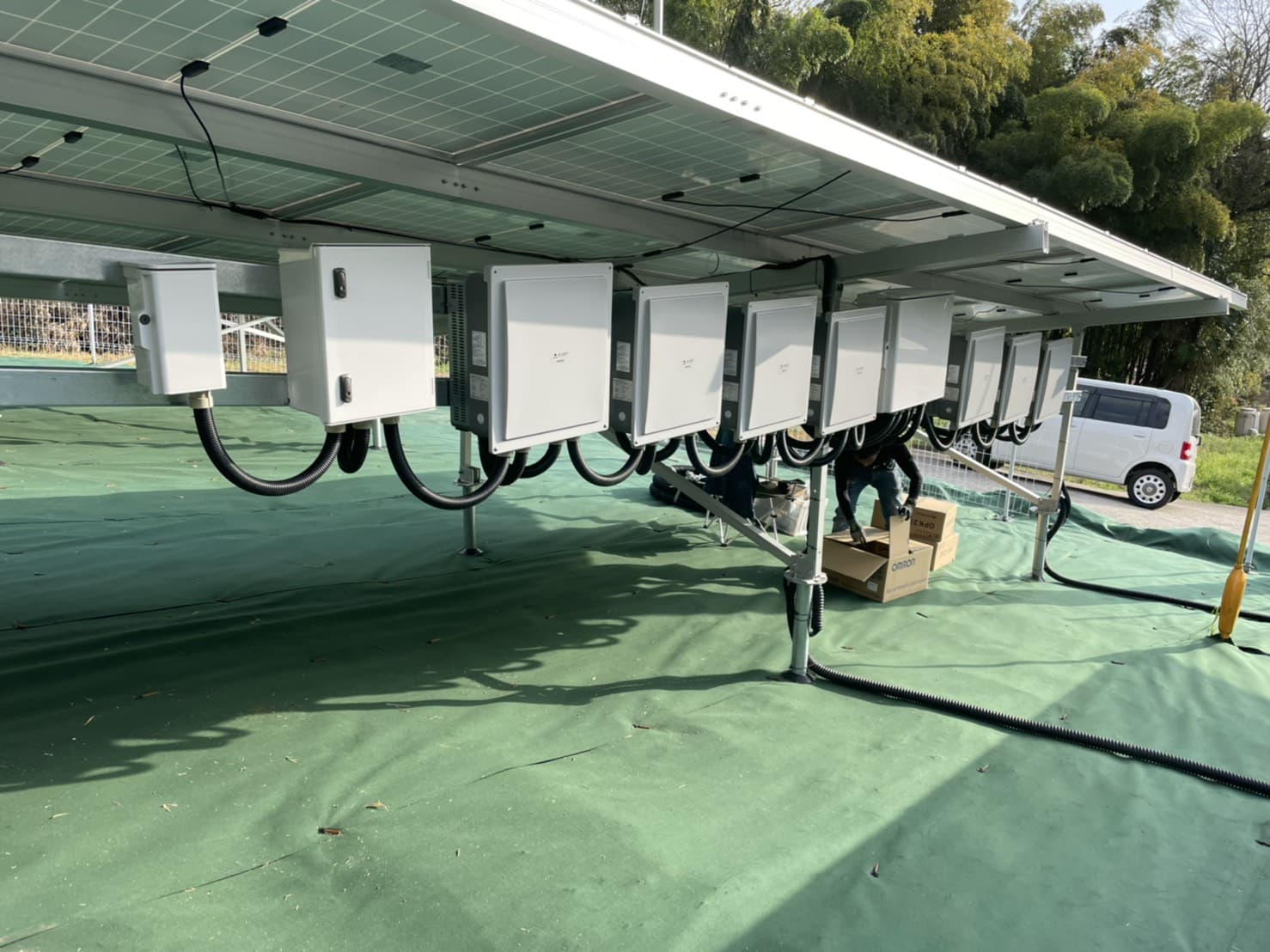

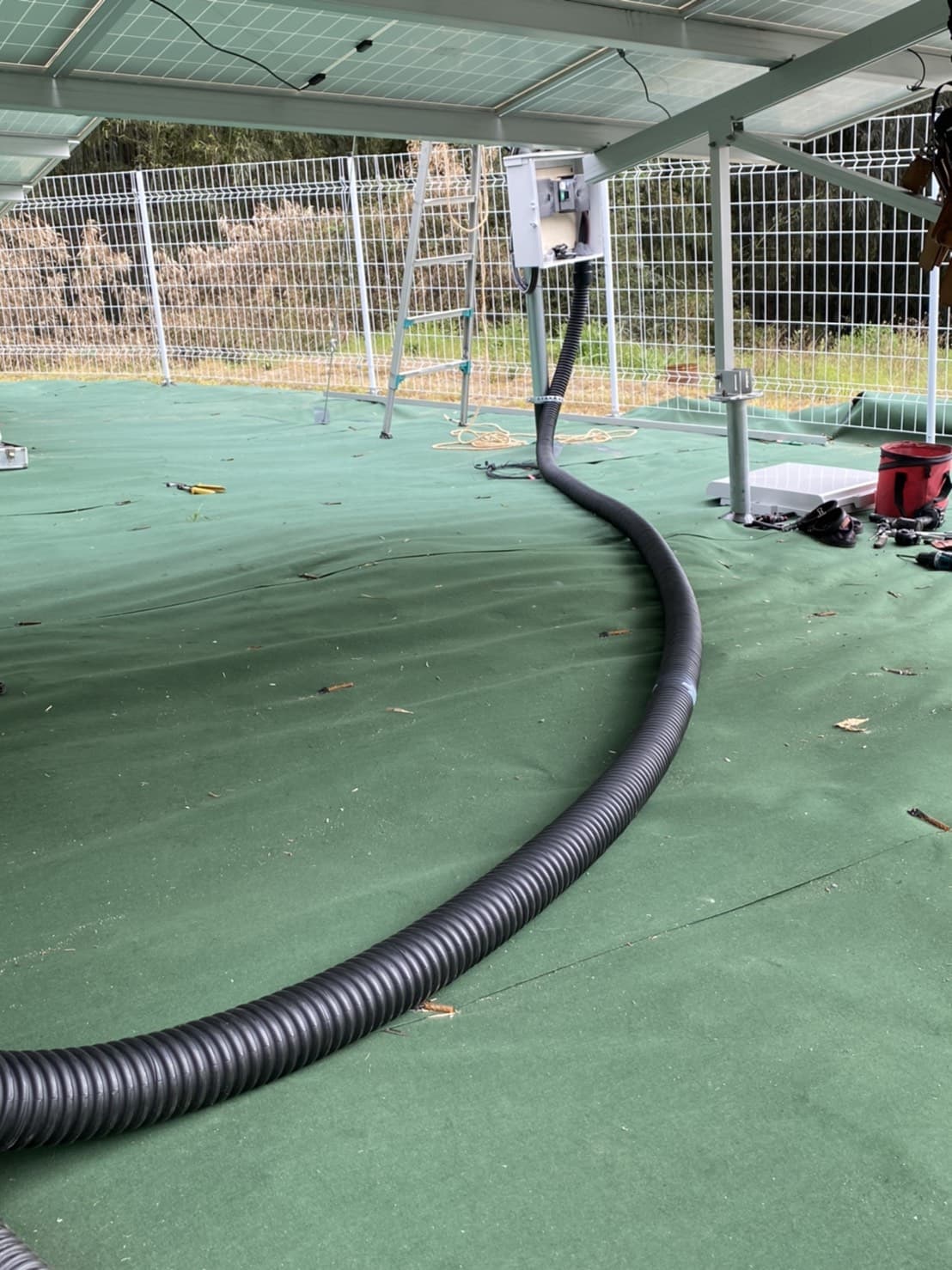

系統連系には必要な機器はパワコンや接続箱、売電電力計などの周辺機器も合わせて設置していきます
